ОНЦ-РГ-09-10/22-Р1 Розетка блочная, аналог (арт. TP-7081)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

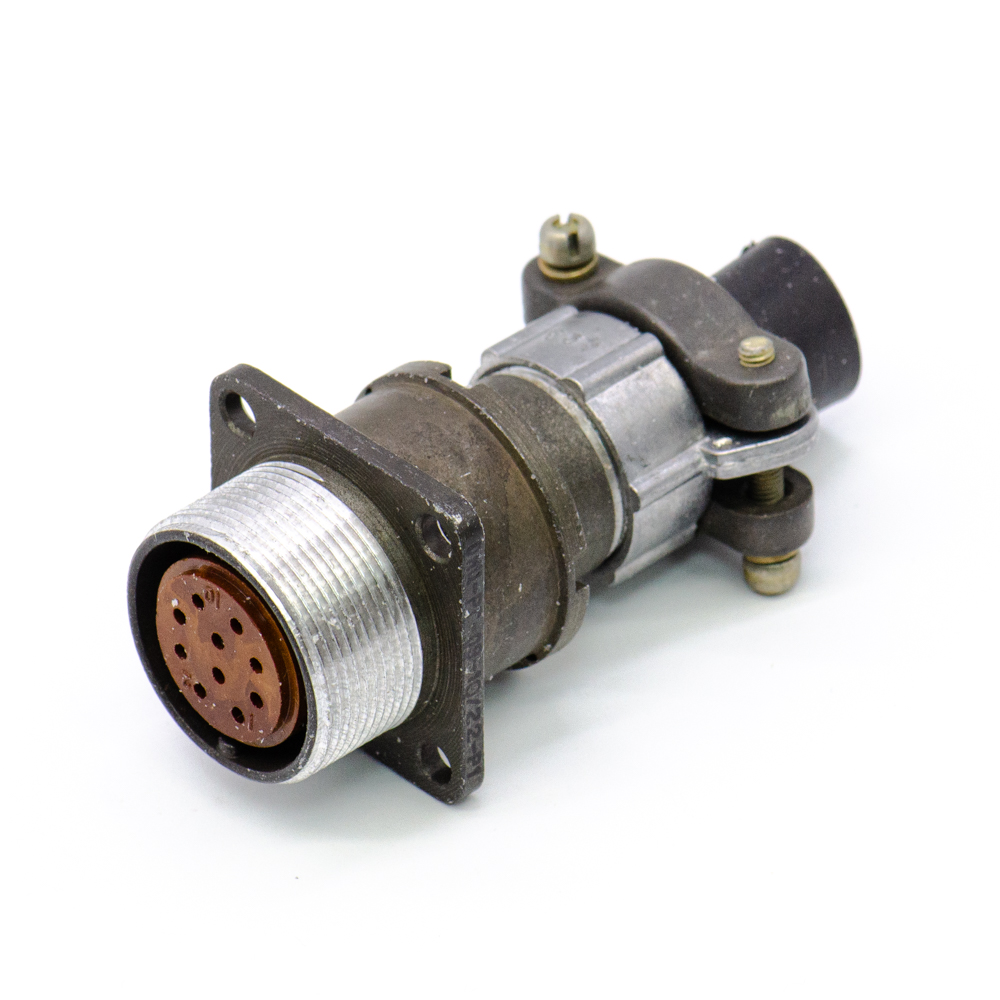

Цилиндрический соединитель ОНЦ-РГ-09-10/22-Р1  Розетка.
ОНЦ-РГ-09 - тип изделия , 10-кол-во контактов, 22 -типоразмер корпуса,Р-розетка,1 - конструктивное исполнение - приборная часть без кожуха,если есть Б-без левой резьбы.
Покрытие контактов - никель, если в конце названия стоит С, то серебро.
Климатическое исполнение - УХЛ
Сочленяется с 2РМТ22КПН(КПЭ)10Ш1В1

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Страна происхождения
Масса изделия, гр 18
Дата выпуска не указана
Транслитерация ONTS-RG-09-10/22-R1
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Дата изготовленияi не указана

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей ОНЦ-РГ-09
Условный размер корпуса 22
Типоразмер корпуса отечественный 22
Количество выводов или контактов 10
Условный номер контактного набора все контакты Ø 1 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка нет
Метод сочленения резьбовой
Поляризация корпуса одношпоночная
Метод монтажа объемный
Цвет изделия серый
Габаритные размеры L*W*H 30х30х24 mm
Материал вставки (изолятора) карболит
Гайка патрубка нет
Тип контактов гнездо
Герметичность нет
Дополнительные характеристики аналог

Техническая информация

Сопротивление контактов не более 50
Номинальное напряжение 500
Рабочий ток 5
Синусоидальная вибрация: -
- диапазон частот 1-500 Hz
- амплитуда ускорения 100
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 1 500
Ускорение при механическом ударе многокр. действия 400

Условия экплуатации

Минимальная наработка при температуре max +100°С 10 000 час.
Интервал рабочих температур от -60 до +70°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Примечание перекрут
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
