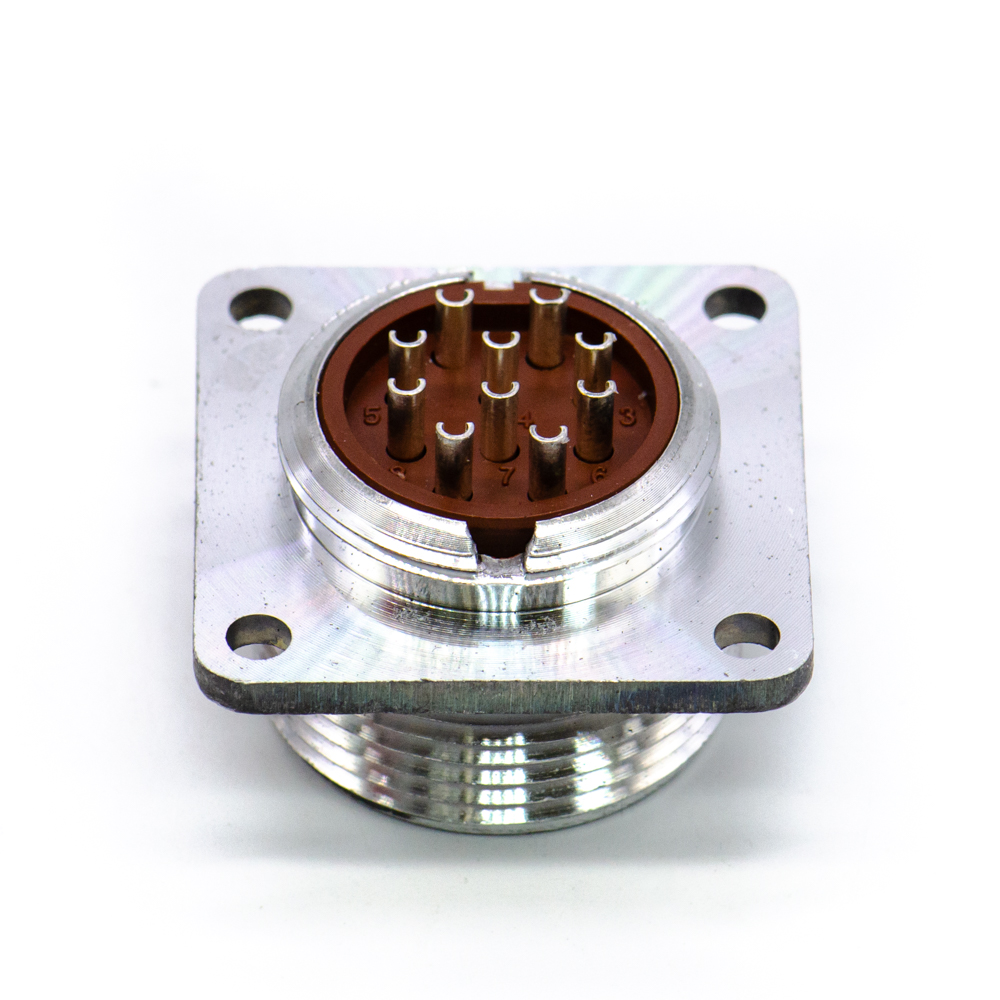

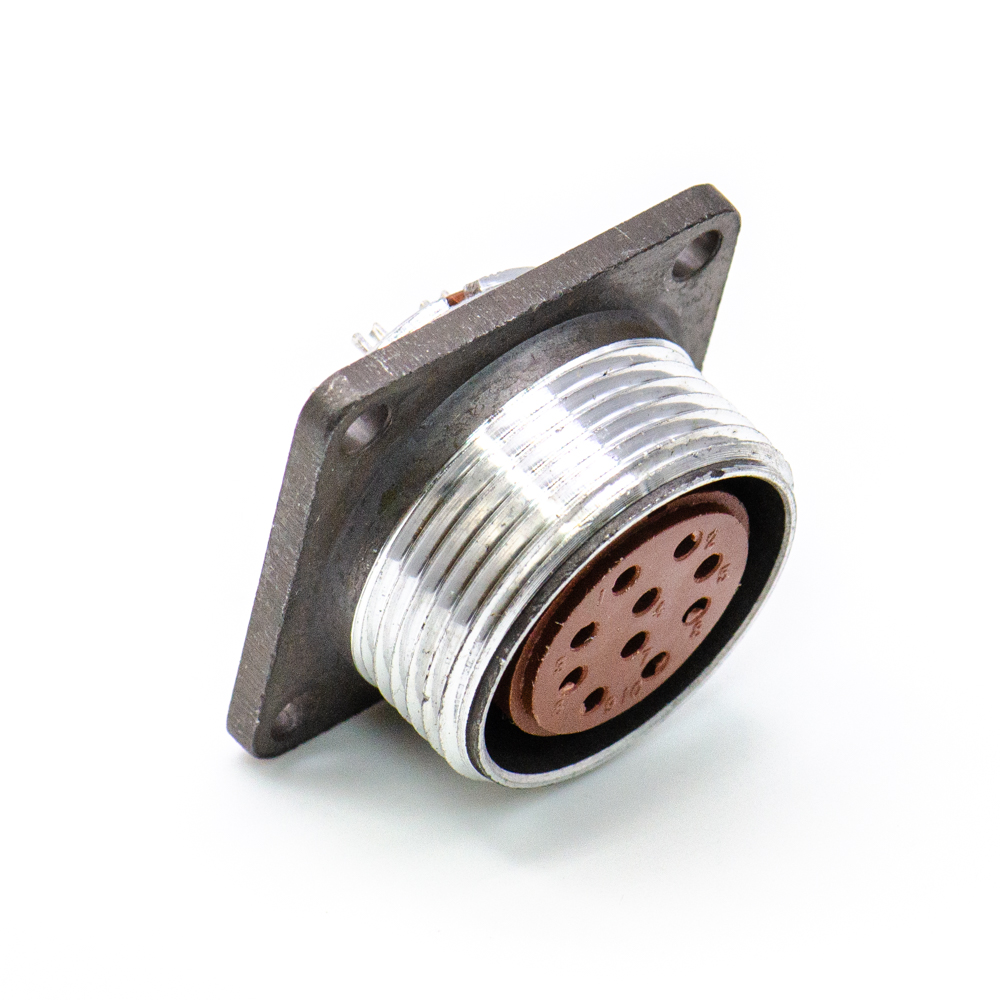

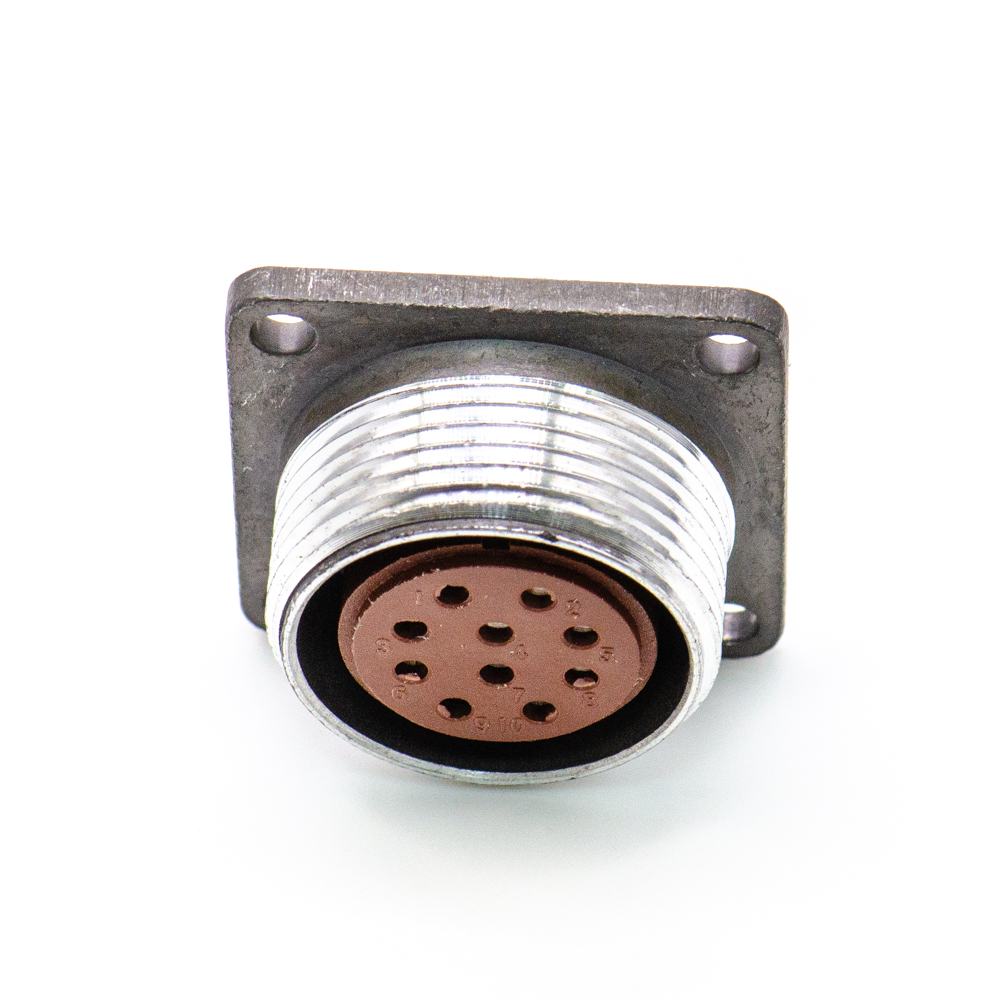

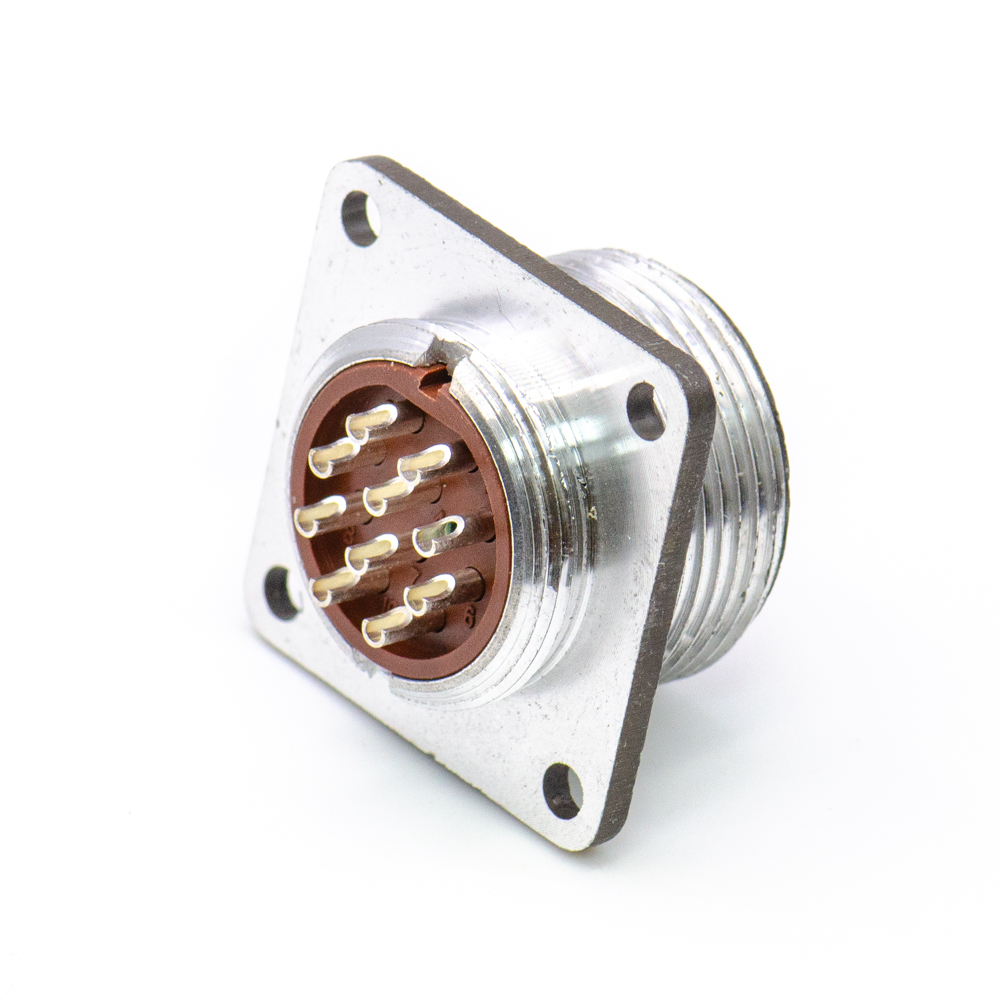

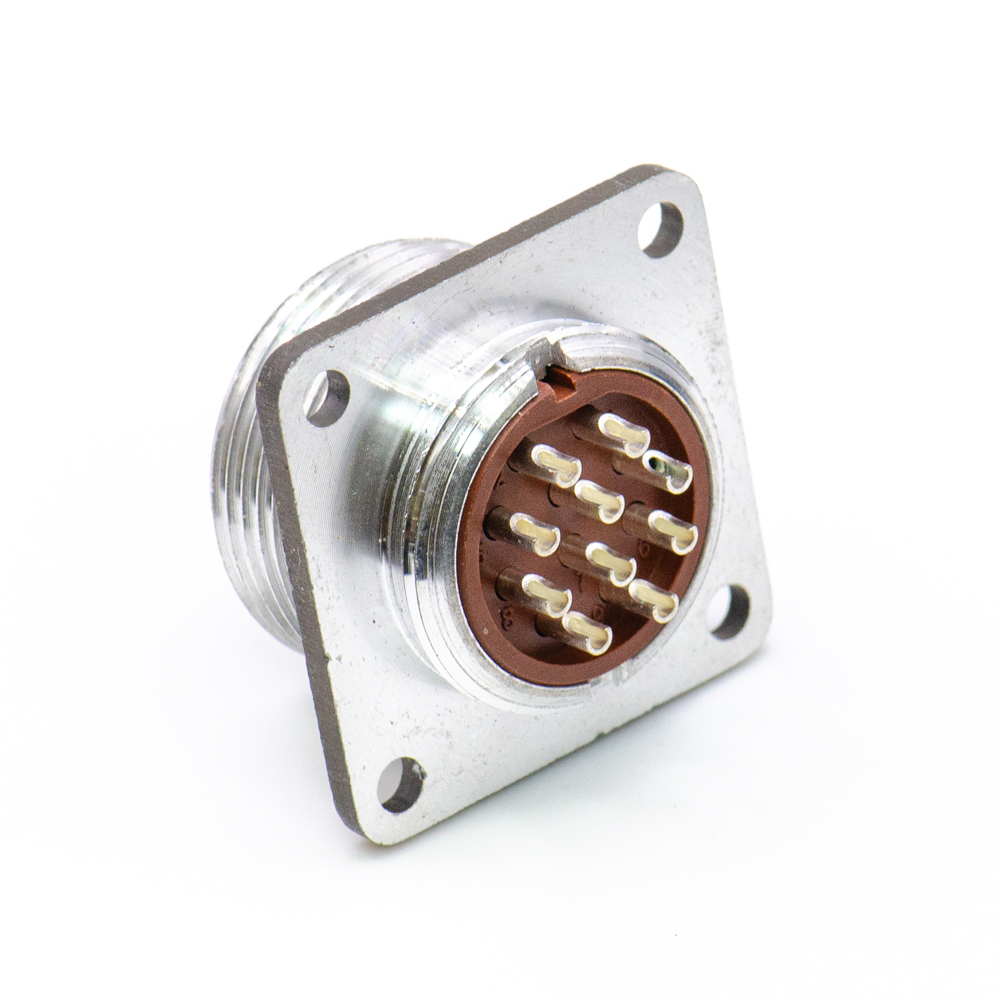

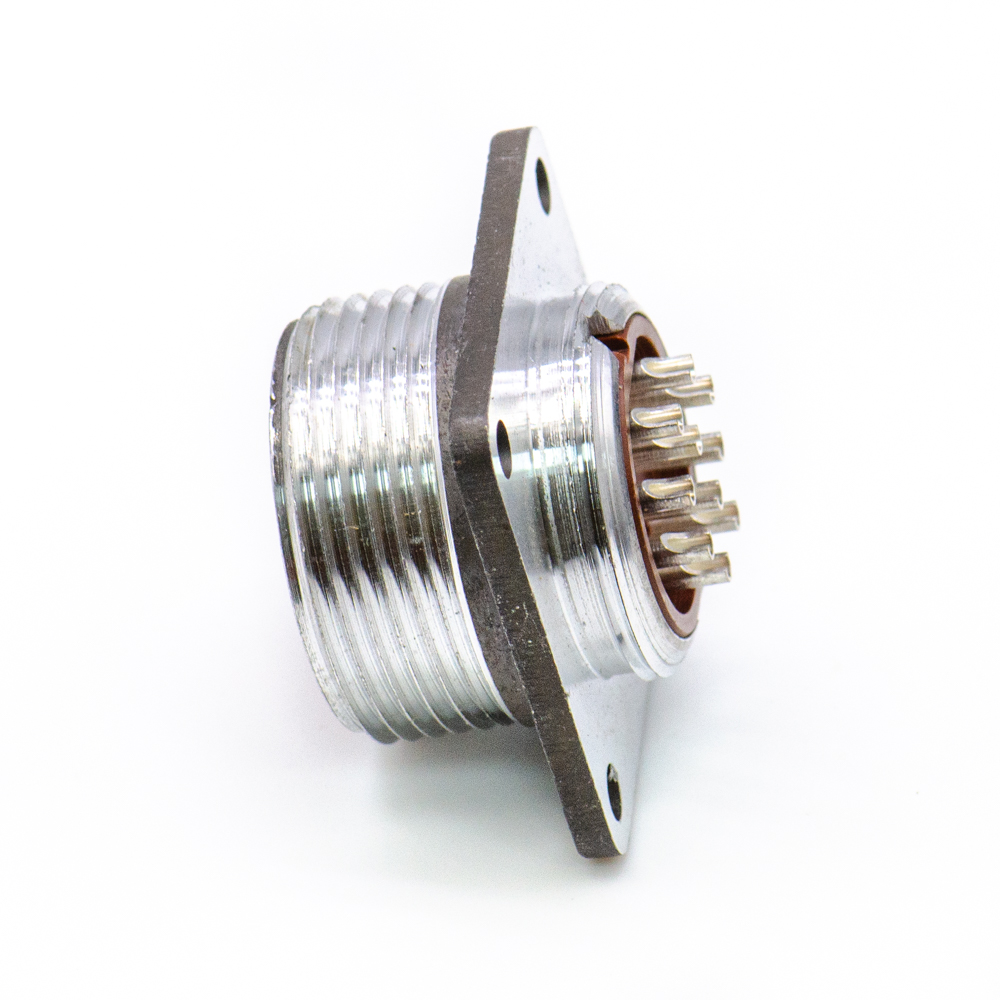

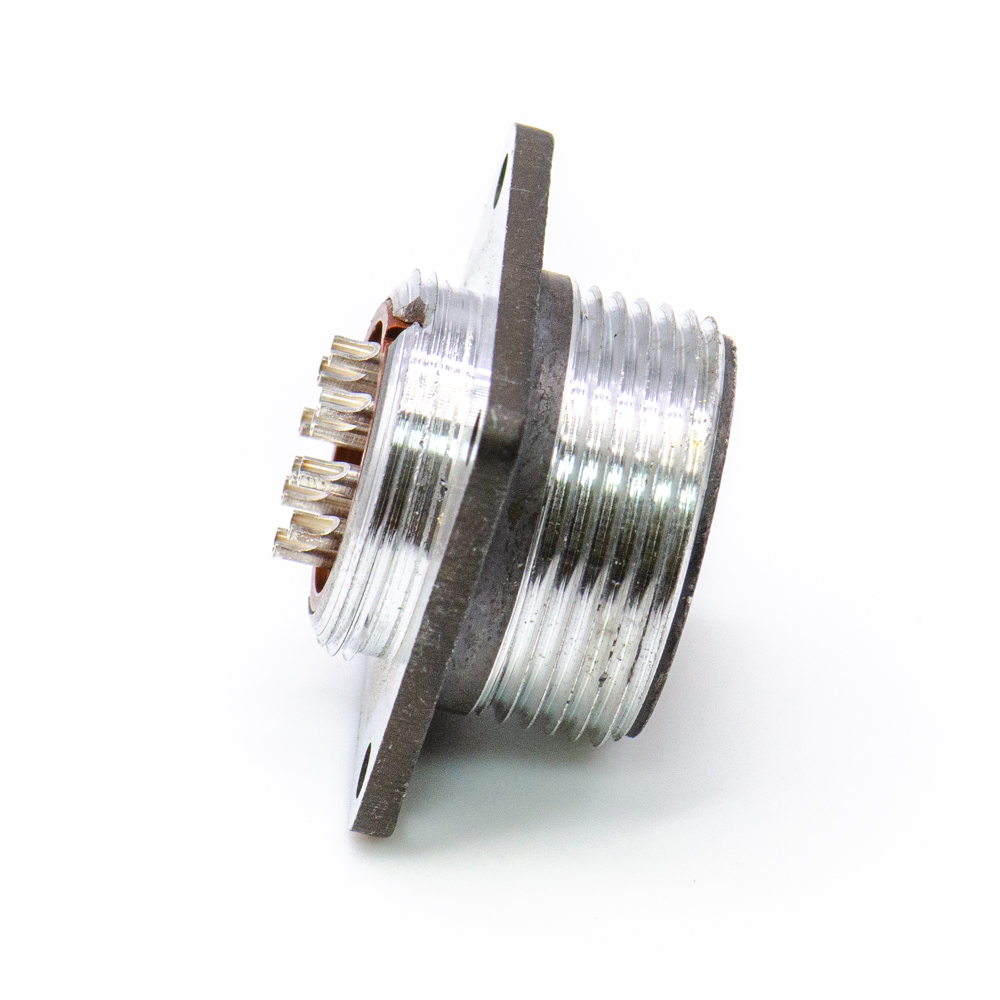

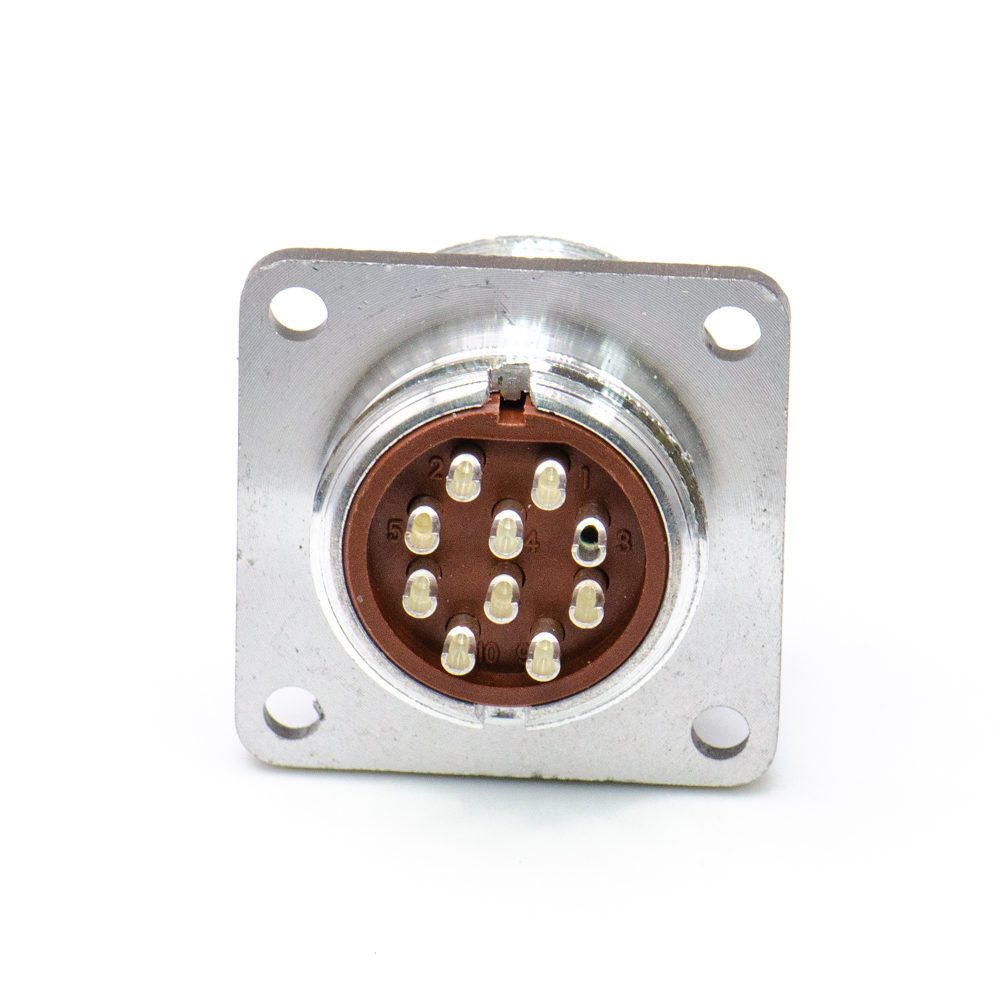

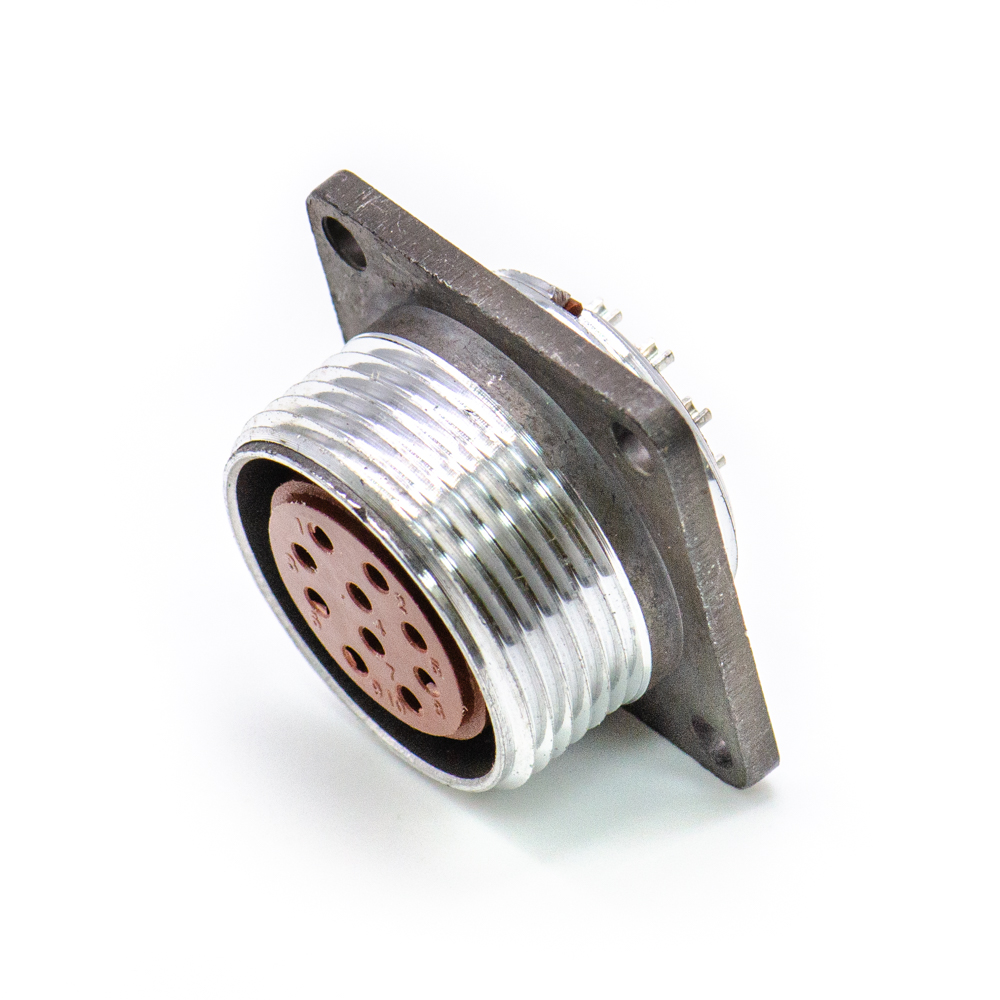

RM24-10-ZK Розетка блочная (Аналог 2РМД24Б10Г5В1), RUICHI(арт. KT-2108)

RUICHI; 560 V; -; на панель; -; 10 A - для контактов Ø 1,5 mm; 83 A; розетка блочная, соединитель, разъем соединительный, соединитель электрический...; 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS…
КИТАЙ
Артикул (ID): KT-2108
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
ID: 506776
На складе 241 шт
  • Цена от 699 ₽
  • 1 шт 804 ₽
  • от 10 шт 741 ₽
  • от 100 шт 699 ₽
Количество
Быстрый заказ

RM24-10-ZK Розетка блочная (Аналог 2РМД24Б10Г5В1) - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения RM24-10-ZK – серия разъема; 24 – условный размер корпуса; 10 – количество контактов; Z – наличие фланца (блочная часть); K – розетка. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование RM24-10-ZK Розетка блочная (Аналог 2РМД24Б10Г5В1), RUICHI
Торговая марка RUICHI
Страна происхождения КИТАЙ
Масса изделия, гр 23
Дата изготовленияi дата не указана
Транслитерация RM24-10-ZK Block socket (Analog 2RMD24B10G5V1V), RUICHI
Вид упаковки картонная коробка (20шт)
Доупаковка запаянные в полиэтилен
Состояние упаковки заводская
Наличие паспорта - этикетки нет
Код ТНВЭД 8536508008

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов RM (аналог 2РМД)
Условный размер корпуса 24
Диаметр контактов 10 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка отсутствует

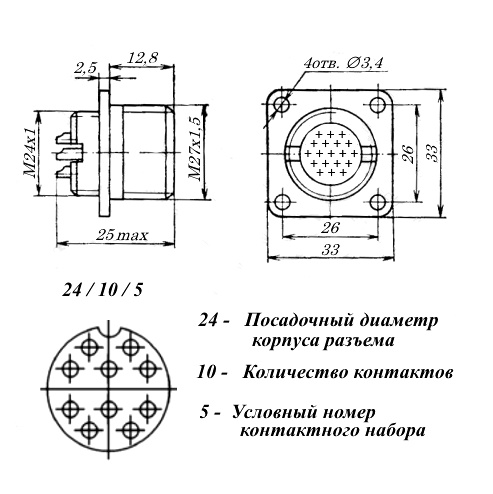

Габаритные размеры L*W*H 33х33х25 mm
Материал корпуса алюминиевый сплав
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов RM (аналог 2РМД)
Форма контактов круглые
Количество контактов 10 контактов
Материал контактов латунь
Покрытие контактов Ni (никель)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 5 - 10 контактов Ø 1,5 mm
Наличие уплотнительной втулки нет
Установочные размеры 26 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора термопластик
Диаметр корпуса 26,5 mm
Ширина корпуса 33 mm
Длина корпуса 33 mm
Высота корпуса 25 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS…
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 2300 V
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 83 A

Условия эксплуатации

Степень защиты IPi IP54
Интервал рабочих температур от -60 до +85°C
Относительная влажность 96% при температуре +40°С
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
RM24-10-ZK Розетка блочная (Аналог 2РМД24Б10Г5В1), RUICHI   (datasheet)
RM24-10-ZK Розетка блочная (Аналог 2РМД24Б10Г5В1), RUICHI
