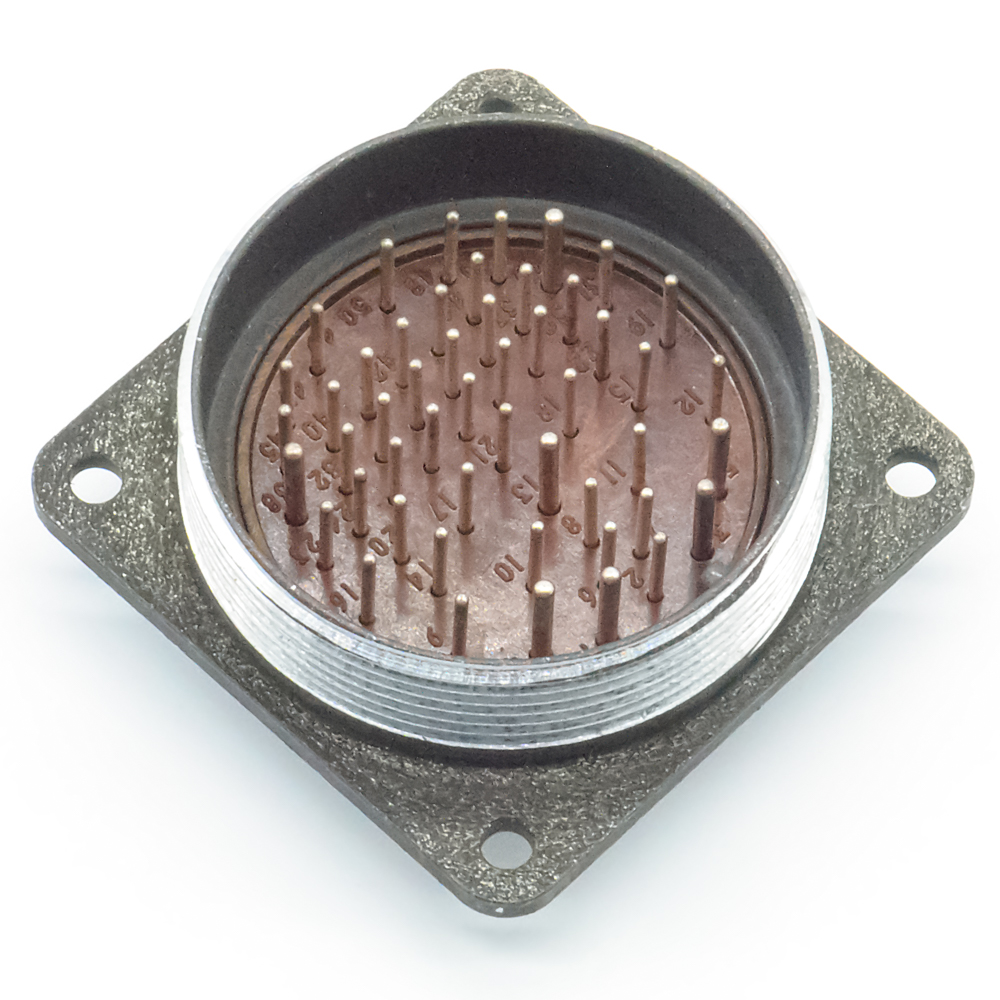

2РМТ42Б50Ш2В1В Вилка блочная, ОС (арт. TO-7775)

2РМТ42Б50Ш2В1В Вилка блочная –  Разъём низкочастотный цилиндрический малогабаритный. Предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМТ - тип соединителя; 42 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 50 - количество контактов; Ш - вилка; 2 - сочетание контактов (2 - контакты диаметром 1 мм и 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С.  Ответной частью этого разъема являются кабельные розетки 2РМТ42кпн(э)50Г2В1, 2РМ42кпн(э)50Г2В1, 2РМ42кун(э)50Г2В1, 2РМТ42кун(э)50Г2В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.126 ТУ
Вид приемки i "9"- ОС
Масса изделия, гр 65,73
Дата выпуска 1990-1991
Транслитерация 2RMT42B50SH2V1V
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126 ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей 2РМТ
Условный размер корпуса 42
Количество выводов или контактов 50
Условный номер контактного набора 2 - контакты Ø 1 mm и 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ОС2РМТ42Б50Ш2В1В
Цвет изделия серый
Габаритные размеры L*W*H 49х49х24 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка нет
Тип контактов штырь

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm; 2,5 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение 700 V для контактов Ø 1 mm; 560 V для контактов Ø 1,5 mm
Рабочий ток 4 A для контактов Ø 1 mm; 8 A для контактов Ø 1,5 mm
Синусоидальная вибрация: -
- диапазон частот 1
- амплитуда ускорения 490
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 1 000
Однократное действие: Пиковое ударное ускорение 5 000
Многократное действие: Пиковое ударное ускорение 1 000

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175
Интервал рабочих температур -60
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133 Pa до 50,6 10⁴ Pa
Макс. срок хранения 15
Ресурс 500 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Срок отгрузки со склада 1 день (в наличии)
