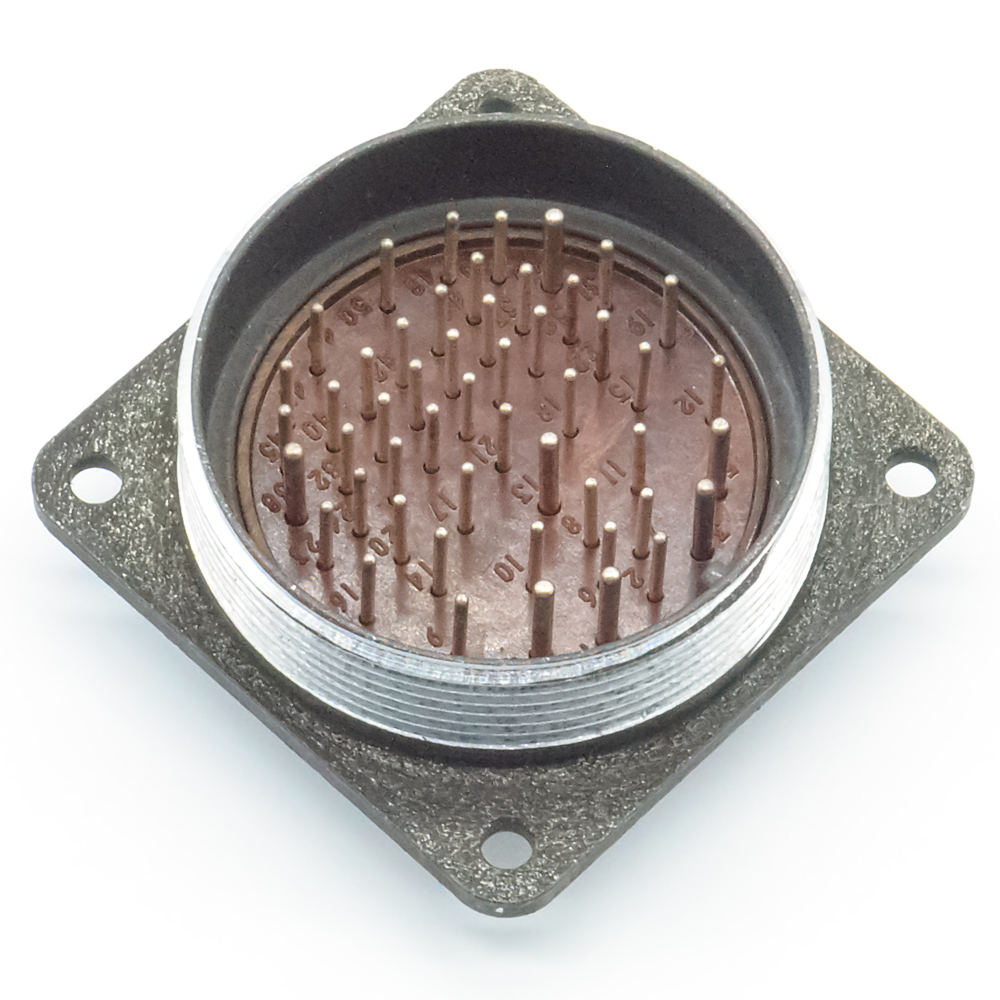

2РМТ42Б50Ш2В1В Вилка блочная, "5" (арт. TC-642)

к сравнению отложить

НПО «Элекон», г. Казань

Артикул (ID): TC-642

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 1986-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.126 ТУ

Подробная документация

ID: 253942

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

2РМТ42Б50Ш2В1В Вилка блочная, "5" – Разъём низкочастотный цилиндрический малогабаритный. Предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМТ - тип соединителя; 42 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 50 - количество контактов; Ш - вилка; 2 - сочетание контактов (2 - контакты диаметром 1 мм и 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются кабельные розетки 2РМТ42кпн(э)50Г2В1, 2РМ42кпн(э)50Г2В1, 2РМ42кун(э)50Г2В1, 2РМТ42кун(э)50Г2В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	НПО «Элекон», г. Казань
Страна происхождения
ТУ	ГЕ0.364.126 ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	65,73
Дата выпуска	1986-1991
Транслитерация	2RMT42B50SH2V1V
Состояние упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Нормы и требования	ГЕ0.364.126 ТУ
Дата изготовленияi	1976-1991

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	2РМТ
Условный размер корпуса	42
Количество выводов или контактов	50
Условный номер контактного набора	2 - контакты Ø 1 mm и 1,5 mm
Покрытие выводов или контактов	Ag (серебро)
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	2РМТ42Б50Ш2В1В
Цвет изделия	серый
Габаритные размеры LWH	49х49х24 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	нет
Тип контактов	штырь
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	5 mΩ - для контактов Ø 1 mm; 2,5 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение	700 V для контактов Ø 1 mm; 560 V для контактов Ø 1,5 mm
Рабочий ток	4 A для контактов Ø 1 mm; 8 A для контактов Ø 1,5 mm
Синусоидальная вибрация:	-
- диапазон частот	1
- амплитуда ускорения	490
Акустические шумы:	-
- уровень звукового давления	170
- линейное ускорение	2 000
Сопротивление изоляции	1 000
Однократное действие: Пиковое ударное ускорение	5 000
Многократное действие: Пиковое ударное ускорение	1 000

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175
Интервал рабочих температур	-60
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133 Pa до 50,6 10⁴ Pa
Макс. срок хранения	15
Ресурс	500 циклов
Климатическое исполнениеi	В - всеклиматическое исполнение
