2РМТ39КУЭ45Г2В1В Розетка кабельная. (арт. TP-7821)

Разъём низкочастотный цилиндрический малогабаритный 2РМТ39КУЭ45Г2В1 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 39 - посадочный диаметр корпуса; К - корпус кабельный; У - угловой вид патрубка; Э - гайка для экранированного кабеля; 45 - количество контактов; Г - вилка; 2 - сочетание контактов (2 - контакты диаметром 1 мм и 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные вилки 2РМ(Т)39Б45Ш2В1, 2РМ(Т)39БПН45Ш2В1, 2РМТ39БПЭ)45Ш2В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 87
Дата изготовленияi 2021
Транслитерация 2RMT39KUE45G1V1V
Вид упаковки самоупаковка
Кратность упаковки 1
Наличие паспорта - этикетки есть
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей 2РМТ
Условный размер корпуса 39
Количество выводов или контактов 45
Условный номер контактного набора 2 - контакты Ø 1 mm и 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка угловой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМТ39КУЭ45Г2В1В
Цвет изделия серый

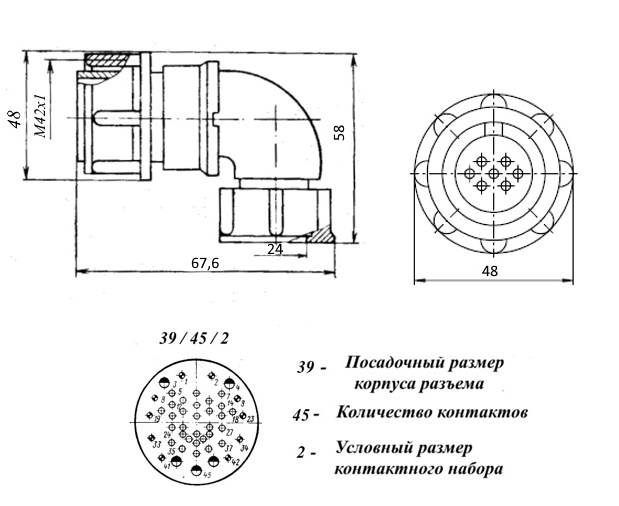

Габаритные размеры L*W*H 70х74х48 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для экранированого кабеля
Тип контактов гнездо
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm; 2,5 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение 700 V для контактов Ø 1 mm; 560 V для контактов Ø 1 mm и Ø 1,5 mm
Рабочий ток 4 A для контактов Ø 1 mm; 8 A для контактов Ø 1,5 mm
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 1 000
Однократное действие: Пиковое ударное ускорение 5 000
Многократное действие: Пиковое ударное ускорение 1 000

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В- всеклиматическое, тропикоустойчивое исполнение
Срок отгрузки со склада 1 день (в наличии)
