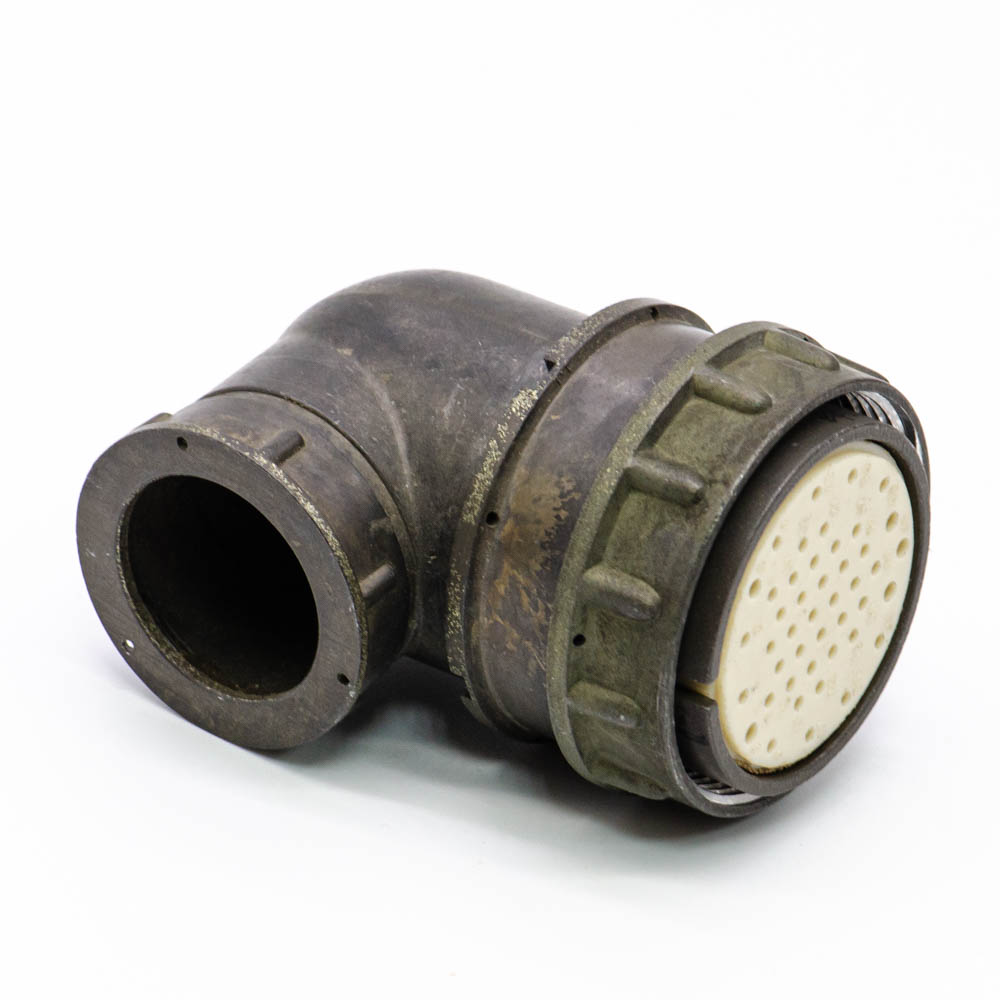

ОНЦ-РГ-09-45/39-Р15 Розетка кабельная, бР0.364.082ТУ, перекрут(арт. TN-2655)

АО «Завод Элекон»; " 1" - ОТК
СССР
Артикул (ID): TN-2655
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.082ТУ
Подробная документация
ID: 254510
На складе 49 шт
  • Цена от 565 ₽
  • 1 шт 590 ₽
  • от 5 шт 565 ₽
Количество
Быстрый заказ

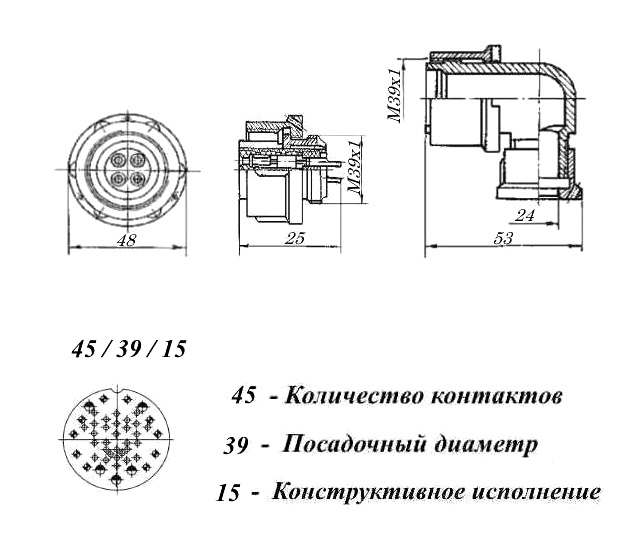

ОНЦ-РГ-09-45/39-Р15 Розетка кабельная, перекрут - разъём низкочастотный цилиндрический малогабаритный. Структура условного обозначения: ОНЦ-РГ-09 - тип соединителя; 45 – количество контактов; 39 - условный размер корпуса; Р - розетка; 15 – конструктивное исполнение (кабельная часть, экранированная с угловым кожухом (патрубком); покрытие контактов - никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Розетка кабельная ОНЦ-РГ-09-45/39-Р15 сочленяется с блочными вилками 2РМТ45БПН39В2В1В, 2РМТ45БПЭ39В2В1В, 2РМТ45БУН39В2В1В, 2РМТ45БУЭ39В2В1В. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ОНЦ-РГ-09-45/39-Р15 Розетка кабельная, бР0.364.082ТУ, перекрут
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 41
Дата изготовленияi 1976-1991
Транслитерация ONTs-RG-09-45/39-R15 Cable socket, bR0.364.082TU, twist
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.082ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов ОНЦ-РГ-09
Условный размер корпуса 39
Количество контактов 45 контактов
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 1 - 40 контактов Ø 1 mm; 5 контактов Ø 1,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 40 - Ø 1 mm; 5 - Ø 1,5 mm
Контакт извлекаемый нет
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора пластмасса
Цвет изолятора белый
Габаритные размеры L*W*H 48х58х67,6 mm
Диаметр корпуса 48 mm
Длина корпуса 58 mm
Высота корпуса 67,5 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Дополнительные характеристики перекрут
Фактическая маркировка ОНЦ-РГ-09-45/39-Р17
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные вилки 2РМТ
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМТ…, 2РМДТ..., 2PX..., WY..., WS...

Техническая информация

Рабочее напряжение, max 500 V
Рабочий ток на контакт, max 4 A - для контактов Ø 1 mm; 8 A - для контактов Ø 1,5 mm
Сопротивление контактов не более 50 mΩ - для контактов Ø 1 mm; 30 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-500 Hz
- амплитуда ускорения 10 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 40 g
Механический удар многократное действие: длительность действия 2 - 10 ms
Механический удар однократное действие: пиковое ударное ускорение 150 g

Условия экплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
ОНЦ-РГ-09-45/39-Р15 Розетка кабельная, бР0.364.082ТУ, перекрут   (datasheet)
