2РМТ30БПН32Г1В1В Розетка блочная, 1986г (арт. TM-8834)

к сравнению отложить

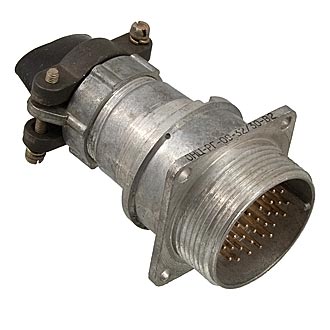

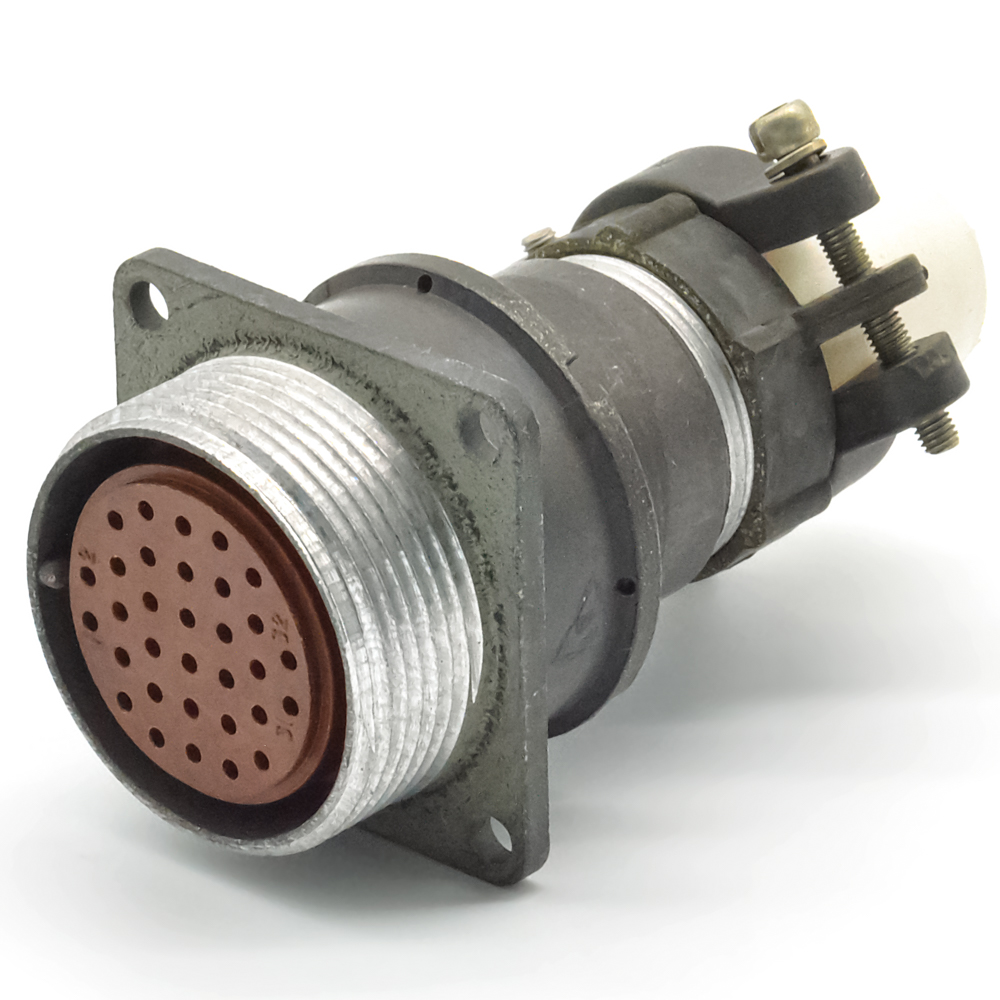

2РМТ30БПН32Г1В1В Розетка блочная, 1986г фото

НПО «Элекон», г. Казань

Артикул (ID): TM-8834

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 1986
Кратность отгрузки 1
Гарантийный срок (мес.) 12
Вид приемки "1"- ОТК
ТУ АШДК.434410.062ТУ

Подробная документация

ID: 288784

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Разъём низкочастотный цилиндрический малогабаритный 2РМТ30БПН32Г1В1В предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 30 - посадочный диаметр корпуса; Б - корпус блочный (приборный); П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 32 - количество контактов; Г - розетка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются кабельные вилки 2РМ(Т)30К32Ш1В1В, 2РМ30кпн(э)32Ш1В1В, 2РМТ30кпн(э)32Ш1В1В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	НПО «Элекон», г. Казань
Страна происхождения
ТУ	АШДК.434410.062ТУ
Вид приемки i	"1"- ОТК
Масса изделия, гр	63,97
Дата выпуска	1986
Транслитерация	2RMT30BPN32G1V1V
Вид упаковки	самоупаковка
Наличие паспорта - этикетки	этикетка
Нормы и требования	АШДК.434410.062ТУ
Дата изготовленияi	1976-1991

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка блочная (приборная)
Серия низкочастотных соединителей	2РМТ
Условный размер корпуса	30
Количество выводов или контактов	32
Условный номер контактного набора	1 - все контакты Ø 1 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМТ30БПН32Г1В1В
Цвет изделия	серый

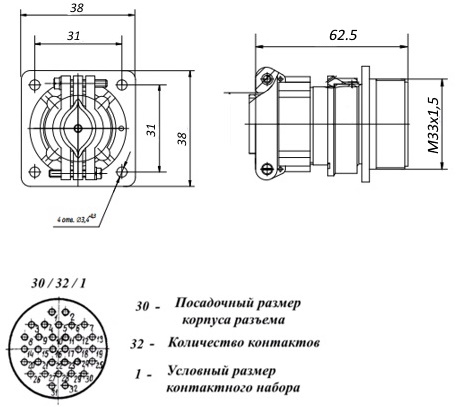

Габаритные размеры LWH	38х38х73 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	для неэкранированого кабеля
Тип контактов	гнездо
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	5 mΩ
Номинальное напряжение	560 V
Рабочий ток	4 A; суммарный 106 А
Синусоидальная вибрация:	-
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490 m/c²
Акустические шумы:	-
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	1000 MΩ
Однократное действие: Пиковое ударное ускорение	5000 m/c²
Многократное действие: Пиковое ударное ускорение	1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	В2.1
Статус изделия	В настоящее время разъёмы 2РМТ выпускает ОАО "Элекон", г. Казань
