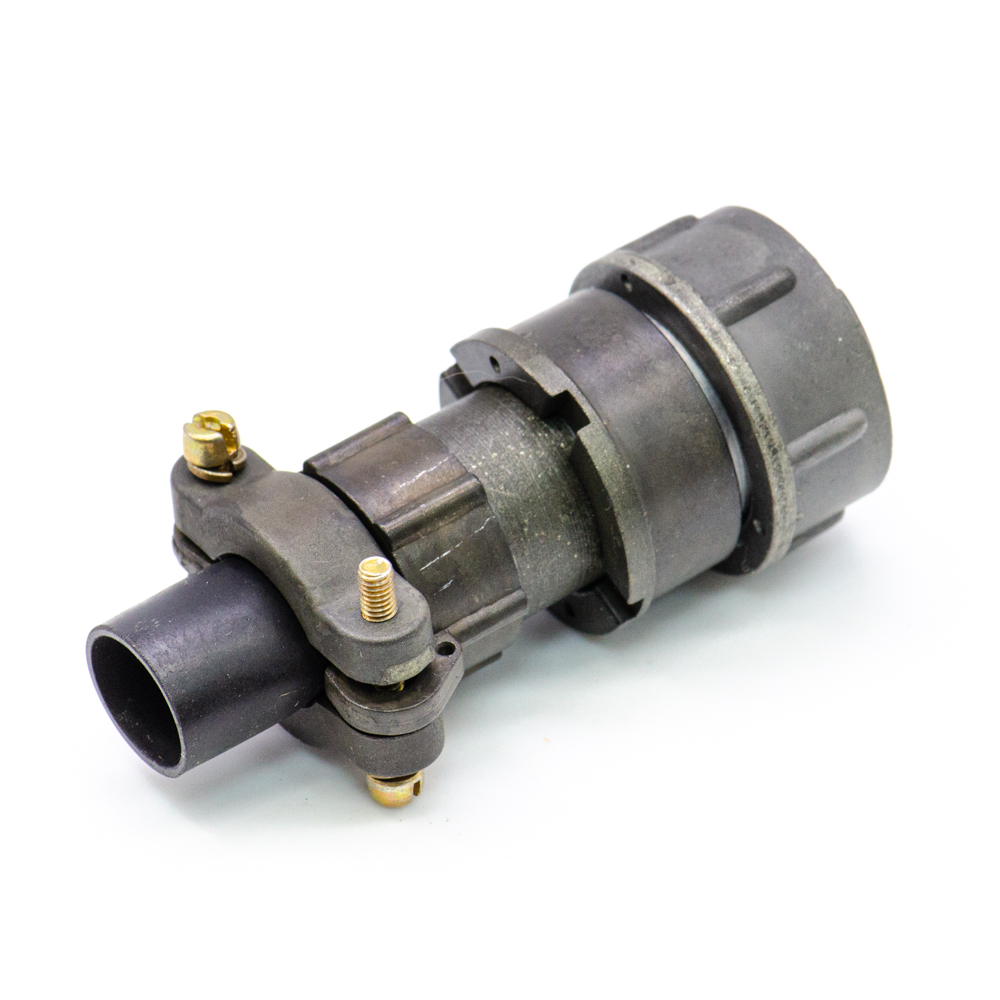

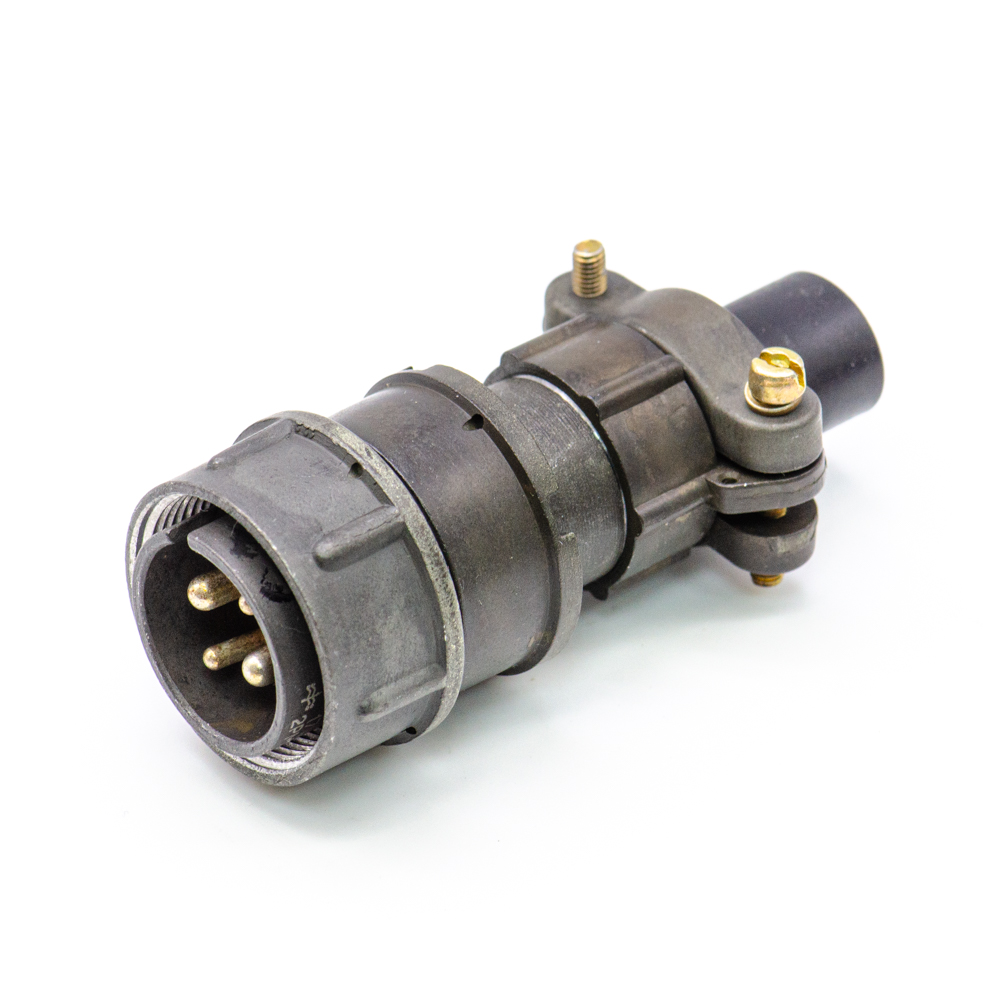

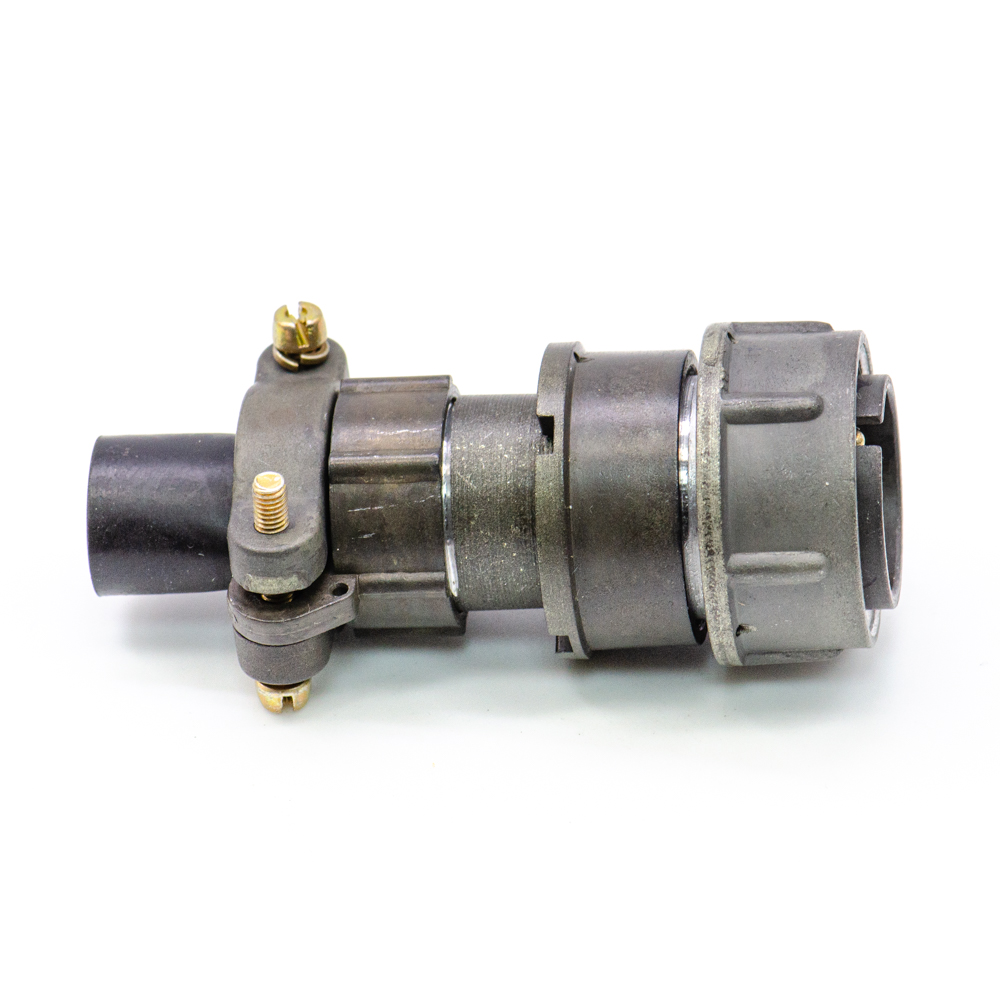

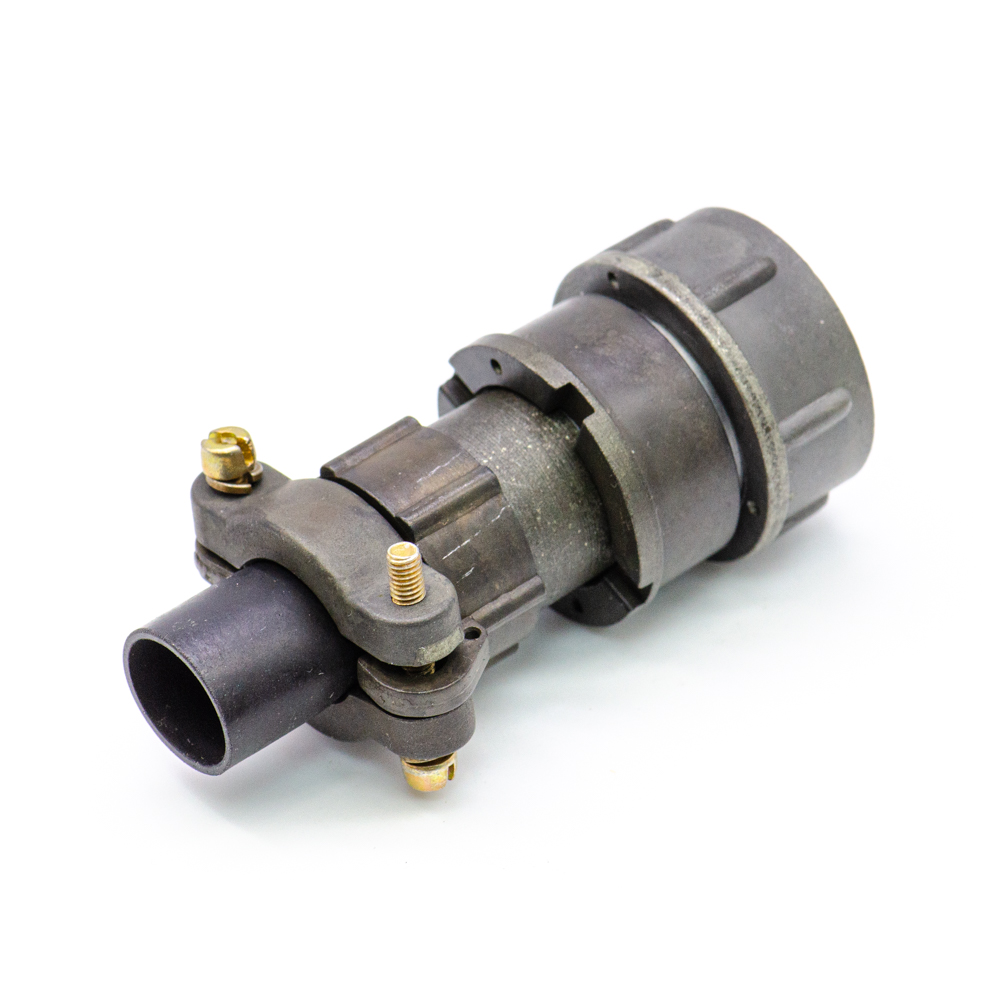

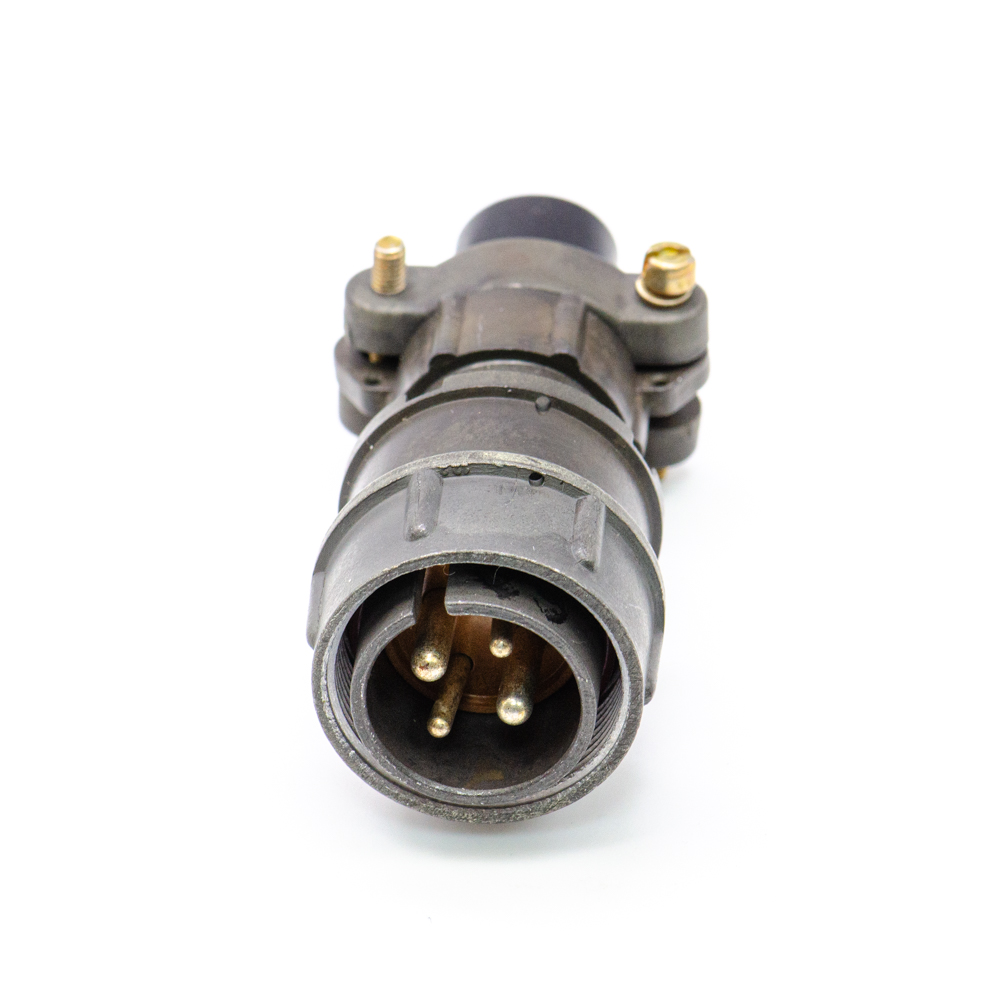

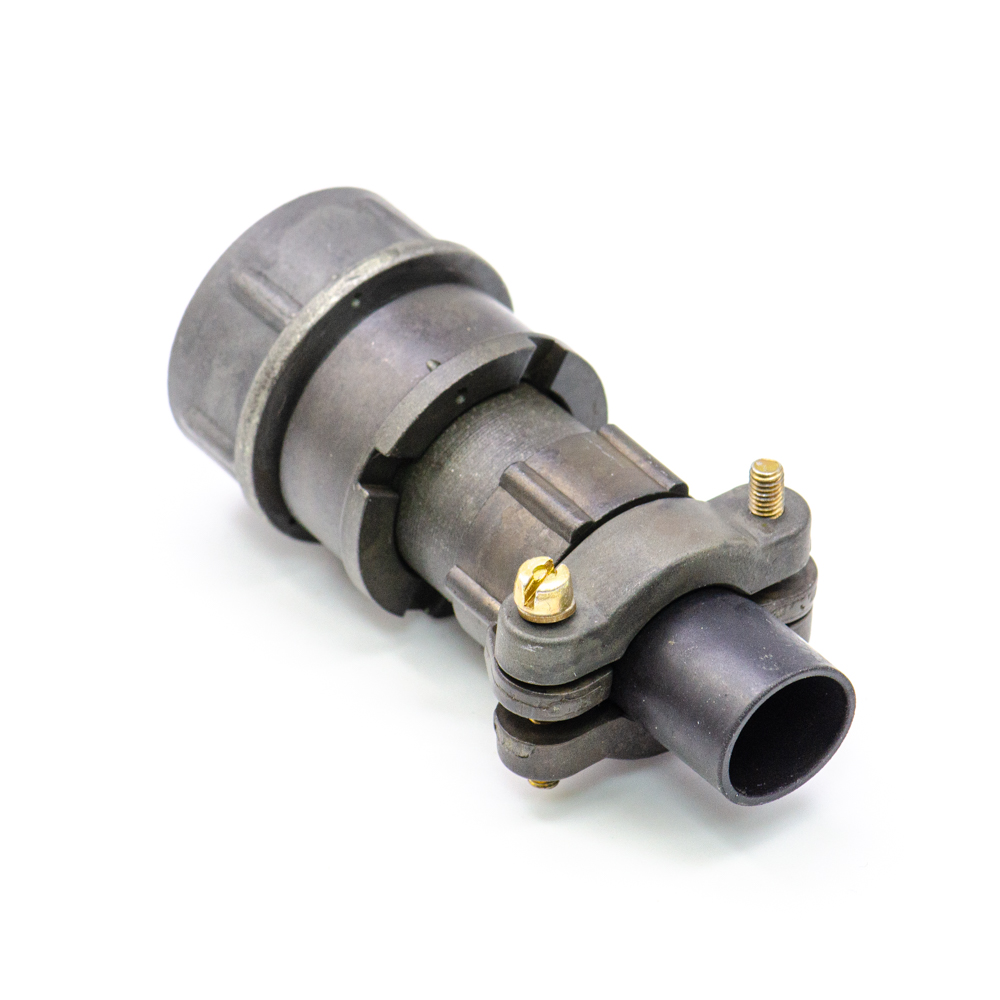

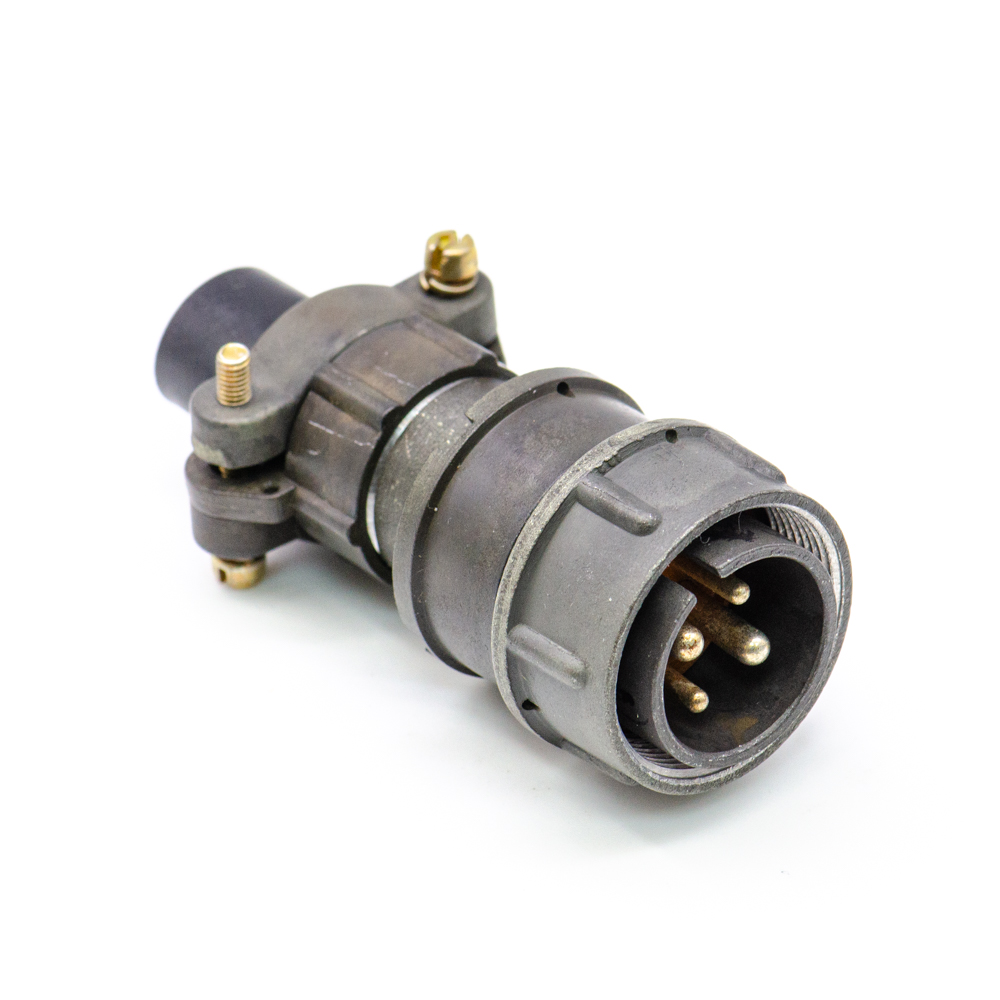

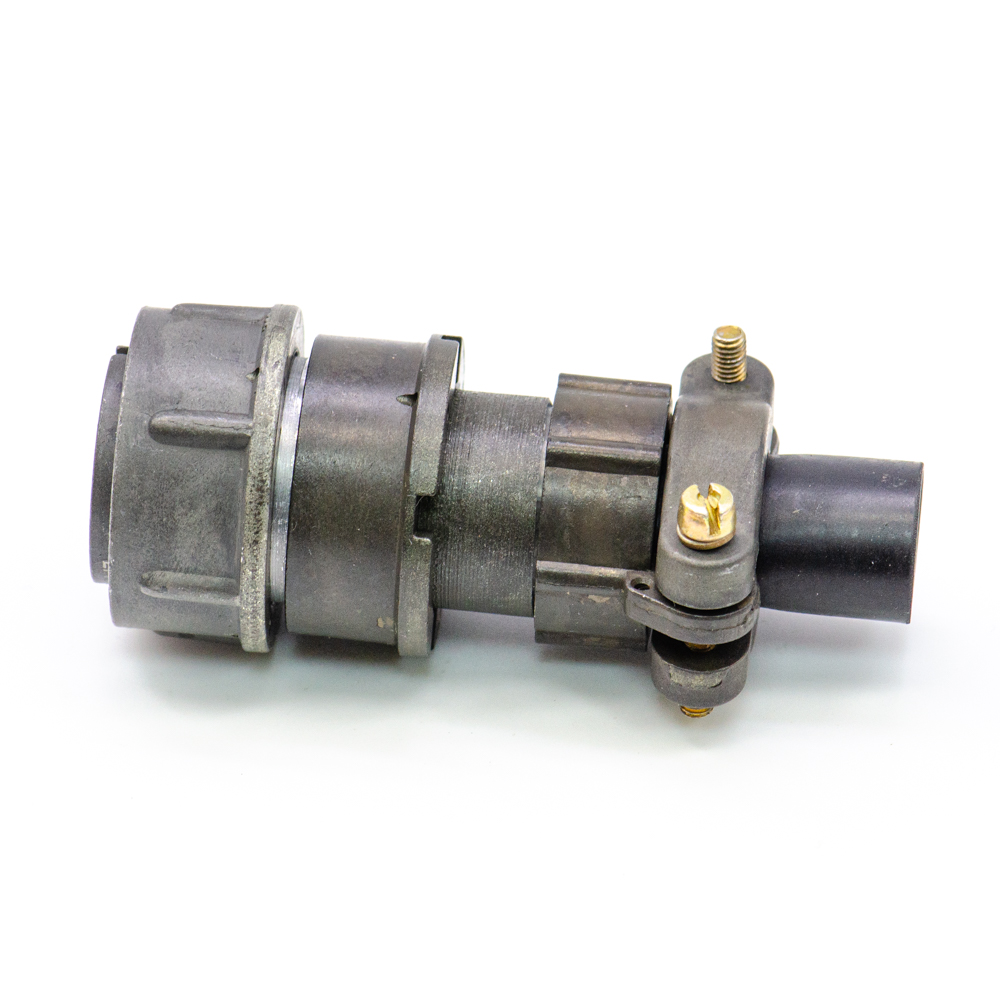

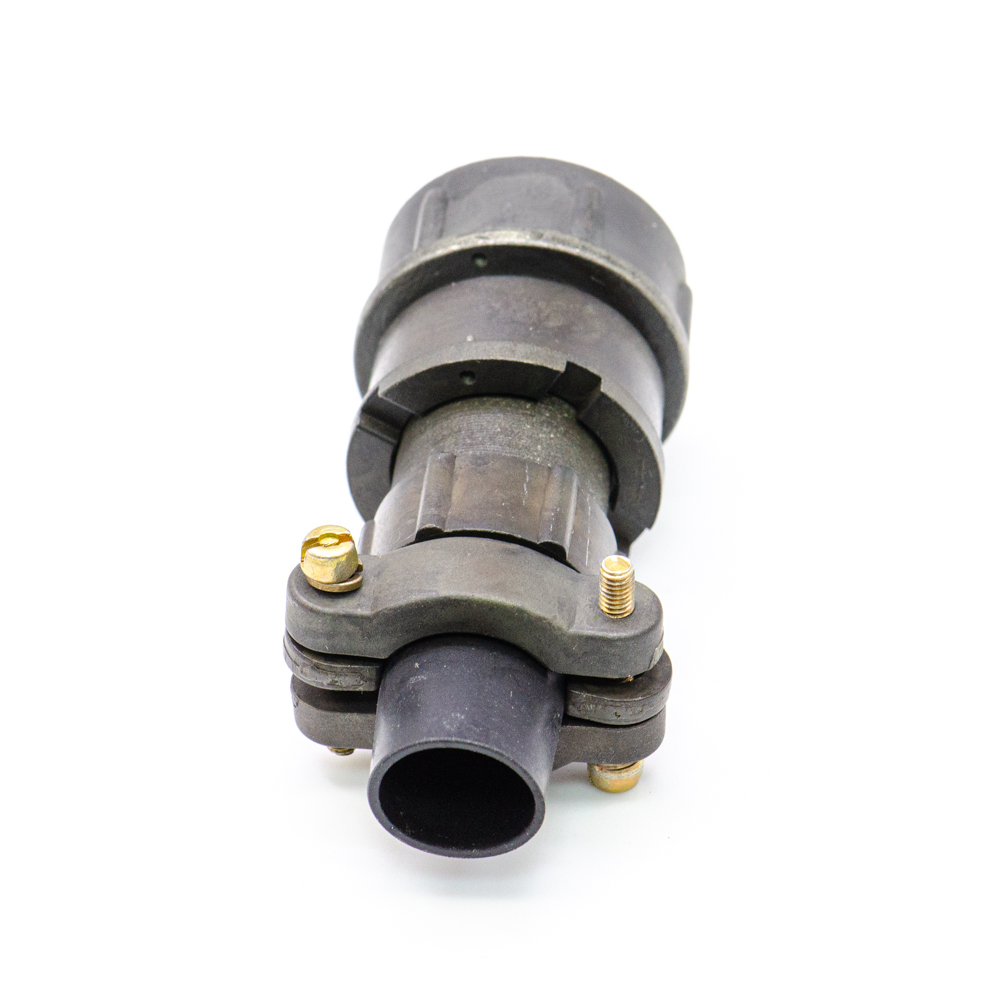

2РМТ22КПН4Ш3В1В Вилка кабельная "5", 2023г. (арт. KP-9487)

РОССИЯ
Артикул (ID): KP-9487
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 2023
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.126ТУ
Подробная документация
Аналоги и альтернативы
ID: 499139
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Разъём низкочастотный цилиндрический малогабаритный 2РМТ22КПН4Ш3В1В  предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 22 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 4 - количество контактов; Ш - вилка; 3 - сочетание контактов (3 - контакты диаметром 2 мм и 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются блочные розетки 2РМ(Т)22Б4Г3В1В, 2РМ22бпн(э)4Г3В1В, 2РМТ22бпн(э)4Г3В1В, 2РМ22бун(э)4Г3В1В, 2РМТ22бун(э)4Г3В1В.  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 26
Дата изготовленияi 2023
Транслитерация 2RMT22KPN4SH3V1V
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки этикетка
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей 2РМТ
Условный размер корпуса 22
Количество выводов или контактов 4
Условный номер контактного набора 3 - контакты Ø 2 mm и 3 mm
Диаметр контактов 2 mm, 3 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМТ22КПН4Ш3В1В
Цвет изделия серый

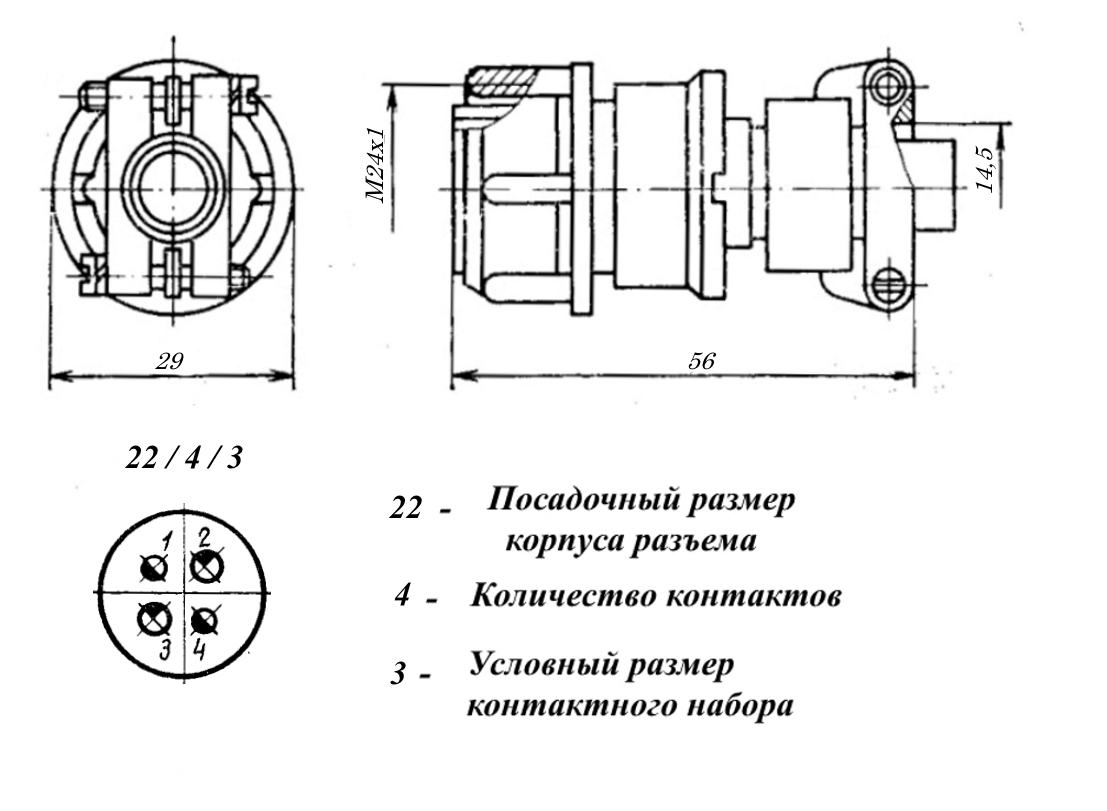

Габаритные размеры L*W*H 71х30 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 1,6 mΩ - для контактов Ø 2 mm; 0,8 mΩ - для контактов Ø 3 mm
Номинальное напряжение 560 V
Рабочий ток 18 A - для контактов Ø 2 mm; 32 A - для контактов Ø 3 mm
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции (1км провода) при эксплуатации 250 MΩ; при температуре +200 °С — 500 MΩ
Механический удар многократное действие: пиковое ударное ускорение 1000 m/c²
Механический удар однократное действие: пиковое ударное ускорение 5000 m/c²

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
2РМТ22КПН4Ш3В1В Вилка кабельная "5", 2023г.   (datasheet)

Функциональные аналоги

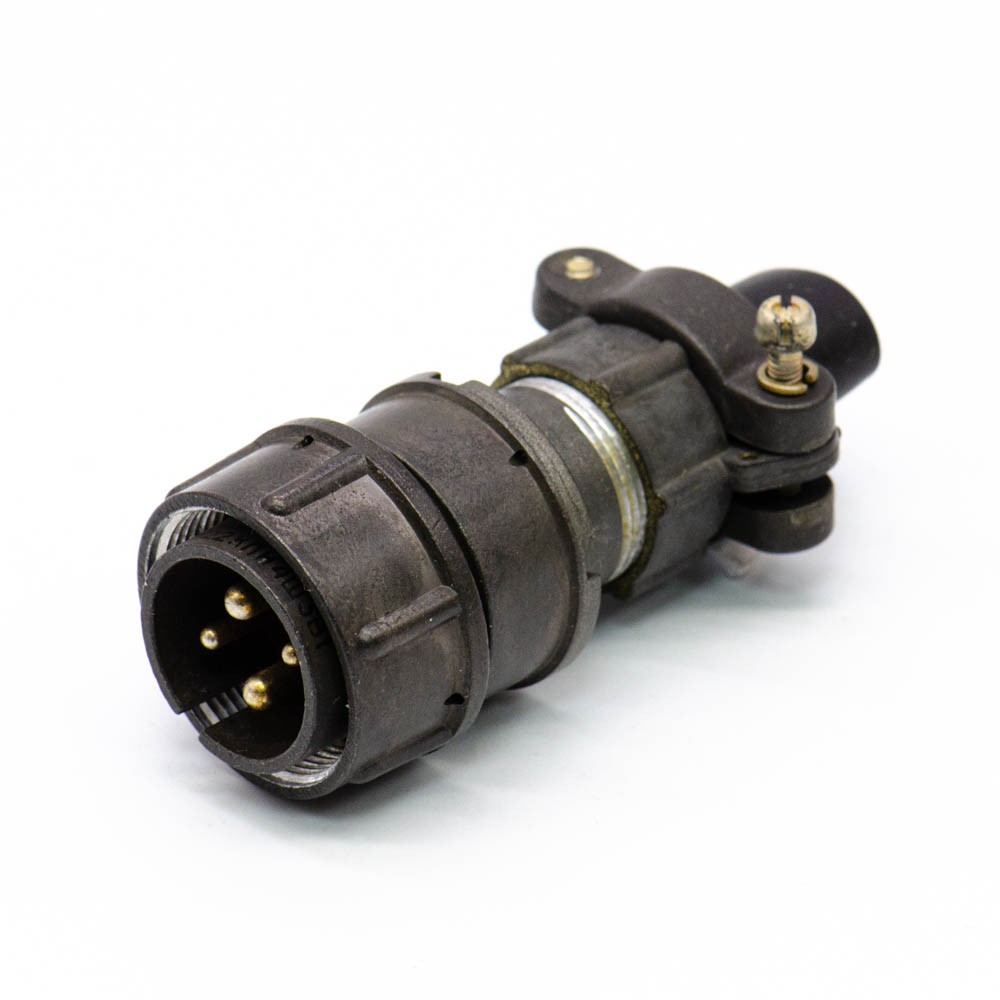

2РМ22КПН4Ш3В1 Вилка кабельная., фото
