2РМТ14КПН4Ш1В1В Вилка кабельная, прямой патрубок(кожух), для неэкранированного кабеля, карболит, 4 контакта, Ag, ГЕ0.364.126ТУ (арт. TM-2199)

No name Russia; " 5" - ВП, ПЗ

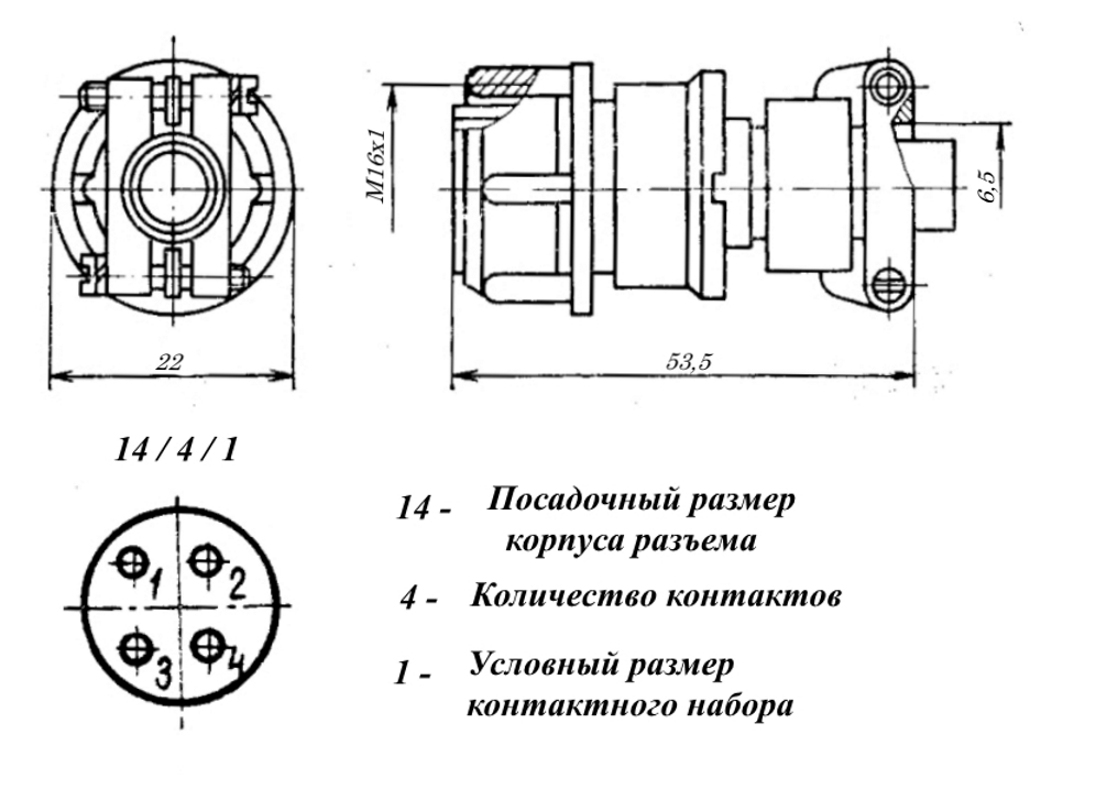

2РМТ14КПН4Ш1В1В Вилка кабельная, карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМТ14КПН4Ш1В1В: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 14 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 4 - количество контактов; Ш – вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Ответной частью этого разъема являются блочные розетки 2РМТ14Б4Г1В1В, 2РМТ14БПН4Г1В1В, 2РМТ14БПЭ4Г1В1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name Russia
Страна происхождения РОССИЯ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 19,6
Дата изготовленияi 2000-2009
Транслитерация 2RMT14KPN4SH1V1V Cable plug, carbolite
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Условный размер корпуса 14
Диаметр контактов 4 - Ø 1 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМТ14КПН4Ш1В1В
Габаритные размеры L*W*H 22х53 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов штырь
Герметичность нет
Серия разъемов 2РМТ
Вид контактов круглые
Количество контактов 4
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка П - прямой
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 1 - 4 контакта Ø 1 mm
Наличие втулки есть
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Диаметр корпуса 22 mm
Высота корпуса 53,5 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Состояние товара с хранения
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS…
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1-2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 8 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 27 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
