ОНЦ-РГ-09-4/14-Р12 Розетка кабельная, перекрут (арт. TN-1260)

РОССИЯ
Артикул (ID): TN-1260
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 2021
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ бРО.364.082ТУ
Подробная документация
Аналоги и альтернативы
ID: 282616
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

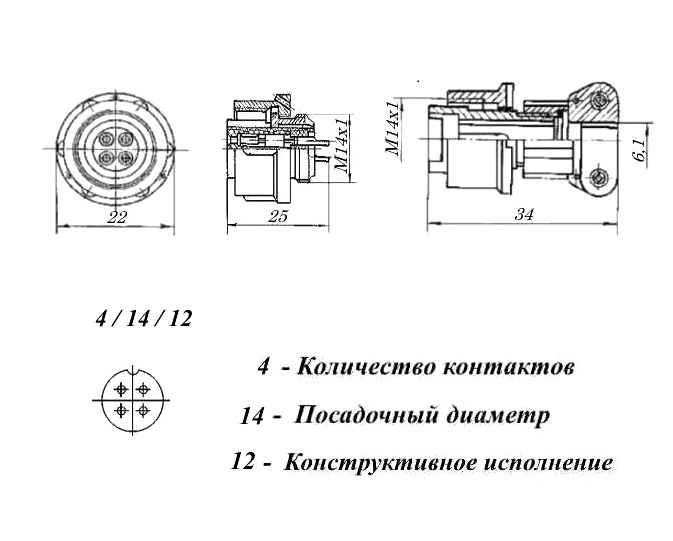

ОНЦ-РГ-09-4/14-Р12 Розетка с кожухом - цилиндрический низкочастотный соединитель предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Соединитель предназначен для внутреннего монтажа. Покрытие контактов - никель. Климатическое исполнение - УХЛ. Расшифровка: ОНЦ-РГ-09 - тип соединителя, 4 - количество контактов, 14 - условный размер, Р - розетка, 12 - кабельная часть неэкранированная с прямым кожухом (патрубком).

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения РОССИЯ
ТУ бРО.364.082ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 17,66
Дата выпуска 2021
Транслитерация ONTS-RG-09-4/14-R12
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Нормы и требования бРО.364.082ТУ
Дата изготовленияi 2021

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей ОНЦ-РГ-09
Условный размер корпуса 14
Типоразмер корпуса отечественный 14
Количество выводов или контактов 4
Условный номер контактного набора все контакты Ø 1 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Поляризация корпуса одношпоночная
Метод монтажа объемный
Фактическая маркировка ОНЦ-РГ-09-4/14-Р17, ОНЦ-РГ-09-4/14-Р14
Цвет изделия серый
Габаритные размеры L*W*H 68х22 mm
Материал вставки (изолятора) карболит
Гайка патрубка для неэкранированого кабеля
Тип контактов гнездо
Герметичность нет
Дополнительные характеристики перекрут

Техническая информация

Сопротивление контактов не более 50 mΩ
Номинальное напряжение 500 VAC
Рабочий ток 5 A
- диапазон частот 1-500 Hz
- амплитуда ускорения 100 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 1500 m/c²
Ускорение при механическом ударе многокр. действия 400 m/с²

Условия экплуатации

Минимальная наработка при температуре max +100°С 10 000 час.
Интервал рабочих температур от -60 до +70°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада Уточнить у менеджера
ОНЦ-РГ-09-4/14-Р12 Розетка кабельная, перекрут
