2РМД27КПН19Ш5В1 Вилка кабельная, "5" (арт. SN-202)

к сравнению отложить

2РМД27КПН19Ш5В1 Вилка кабельная, "5" фото

АО «Завод Элекон»

Артикул (ID): SN-202

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования ГЕ0.364.126ТУ

Подробная документация

ID: 256932

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

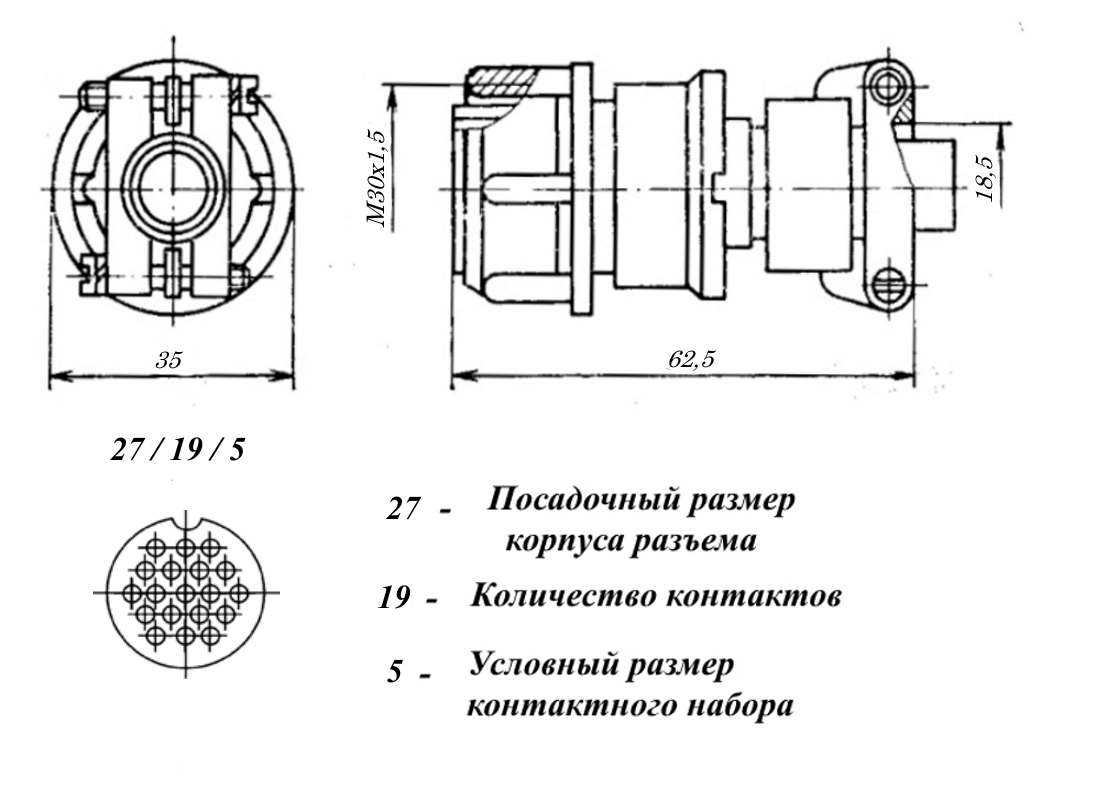

Разъём низкочастотный цилиндрический малогабаритный 2РМД27КПН19Ш5В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМД - тип соединителя; 27 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 19 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные розетки 2РМД(Т)27Б19Г5В1 , 2РМД27бпн(э)19Г5В1, 2РМДТ27бпн(э)19Г5В1, 2РМД27бун(э)19Г5В1, 2РМДТ27бун(э)19Г5В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	АО «Завод Элекон»
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	51,2
Дата изготовленияi	1976-1991
Транслитерация	2RMD27KPN19SH5V1
Вид упаковки	самоупаковка
Состояние упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Нормы и требования	ГЕ0.364.126ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка кабельная
Серия низкочастотных соединителей	2РМД
Условный размер корпуса	27
Количество выводов или контактов	19
Условный номер контактного набора	5 - 19 контактов Ø 1,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМД27КПН19Ш5В1
Цвет изделия	серый
Габаритные размеры LWH	72х35 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	для неэкранированого кабеля
Тип контактов	штырь
Герметичность	нет
Состояние товара	с хранения

Технические характеристики

Сопротивление контактов не более	2,5 mΩ
Номинальное напряжение	560 V
Рабочий ток	7 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	1000 MΩ
Механический удар многократное действие: пиковое ударное ускорение	1000 m/c²
Механический удар однократное действие: пиковое ударное ускорение	5000 m/c²

Условия эксплуатации

Климатическое исполнениеi	УХЛ 2.1
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
