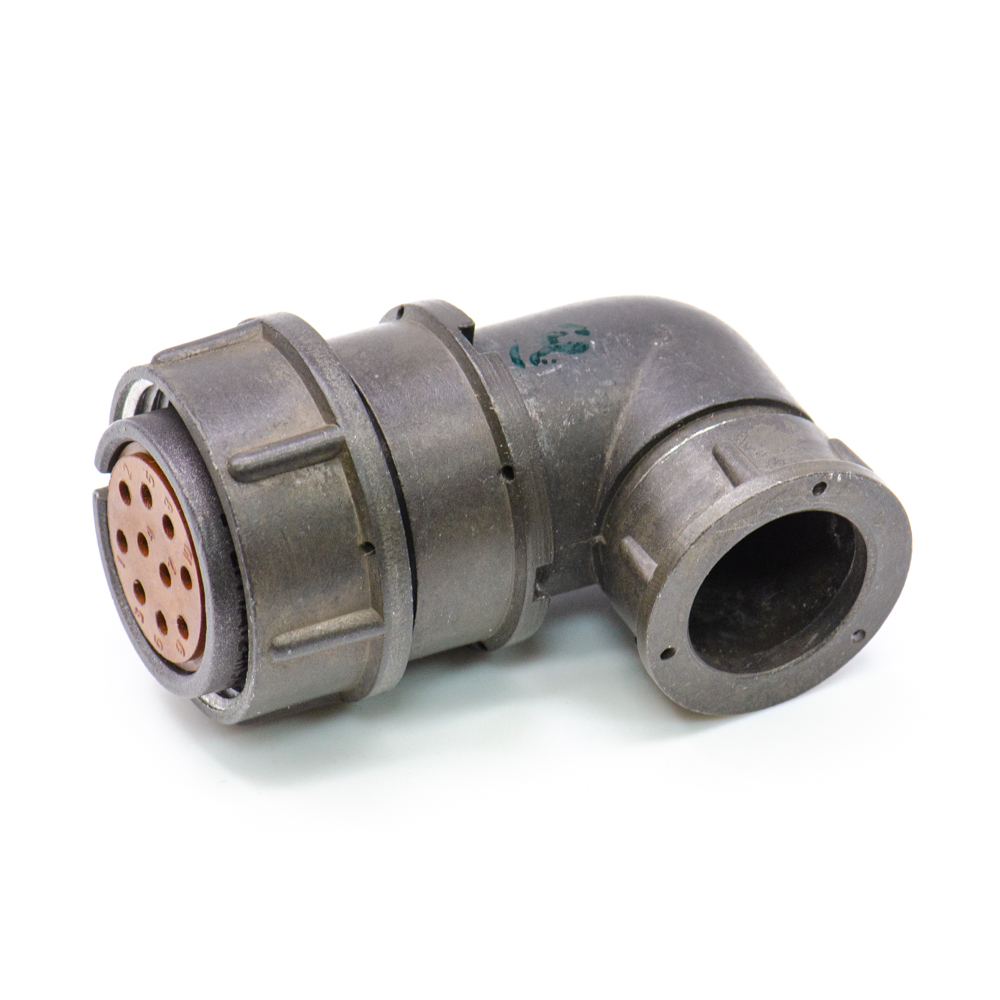

2РМД24КУН10Г5В1 Розетка кабельная карболит, АШДК.434410.062ТУ(арт. TN-2919)

ОАО «Жмеринский завод «Сектор»; " 1" - ОТК

2РМД24КУН10Г5В1 Розетка кабельная карболит -  разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМД24КУН10Г5В1: 2РМД - негерметичный тропикоустойчивый тип соединителя; 24 - посадочный диаметр корпуса; К - корпус кабельный; У - угловой вид патрубка; Н - гайка для неэкранированного кабеля; 10 - количество контактов; Г - розетка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; климатическое исполнение - УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются блочные вилки 2РМД(Т)24Б10Ш5В1, 2РМД(Т)24БПН10Ш5В1, 2РМД(Т)24БПЭ10Ш5В1, 2РМД(Т)24БУН10Ш5В1, 2РМД(Т)24БУЭ10Ш5В1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМД24КУН10Г5В1 Розетка кабельная карболит, АШДК.434410.062ТУ
Торговая марка ОАО «Жмеринский завод «Сектор»
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 33,07
Дата изготовленияi 1976-1991
Транслитерация 2RMD24KUN10G5V1 Cable socket karbolit, ASHDK.434410.062TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АШДК.434410.062ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов 2РМД
Условный размер корпуса 24
Диаметр контактов 10 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМД24КУН10Г5В1
Габаритные размеры L*W*H 32х64х50,1 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМД
Форма контактов круглые
Количество контактов 10 контактов
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 5 - 10 контактов Ø 1,5 mm
Наличие уплотнительной втулки есть
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M27х1,5 mm
Диаметр корпуса 32 mm
Длина корпуса 64 mm
Высота корпуса 50,1 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМДТ...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 83 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
