2РМД24БПЭ10Ш5В1 ОС Вилка блочная (арт. TN-2665)

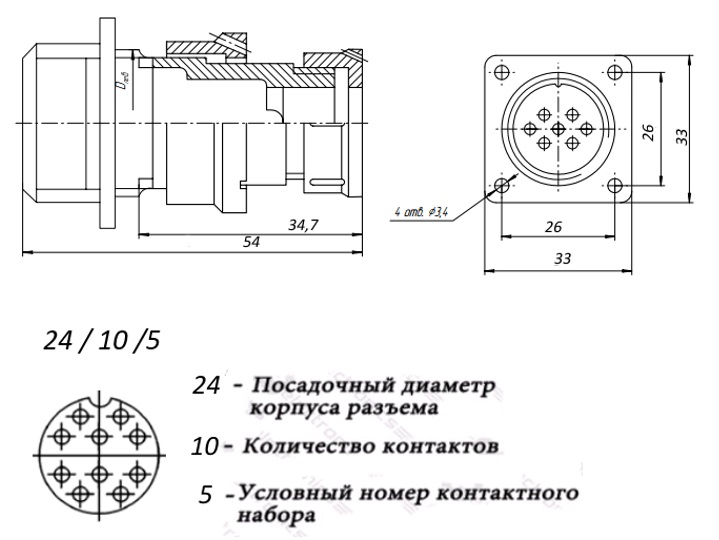

Разъём низкочастотный цилиндрический малогабаритный 2РМД24БПЭ10Ш5В1 ОС предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМД - тип соединителя; 24 - посадочный диаметр корпуса; Б - корпус блочный (приборный); П - прямой вид патрубка; Э - гайка для экранированного кабеля; 10 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются кабельные вилки 2РМД(Т)24К10Г5В1, 2РМД24кпн(э)10Г5В1, 2РМДТ24кпн(э)10Г5В1, 2РМД24кун(э)10Г5В1, 2РМДТ24кун(э)10Г5В1.  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ ГЕ0.364.126 ТУ
Вид приемки i "9"- ОС
Масса изделия, гр 32,24
Дата выпуска 1991
Транслитерация 2RMD24BPE10SH5V1
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126 ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей 2РМД
Условный размер корпуса 24
Количество выводов или контактов 10
Условный номер контактного набора 5 - все контакты Ø 1,5 mm
Диаметр контактов 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМД24БПЭ10Ш5В1
Цвет изделия серый
Габаритные размеры L*W*H 33х33х51 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для экранированого кабеля
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 560 V
Рабочий ток 10 A суммарно 83 А
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада Уточнить у менеджера
