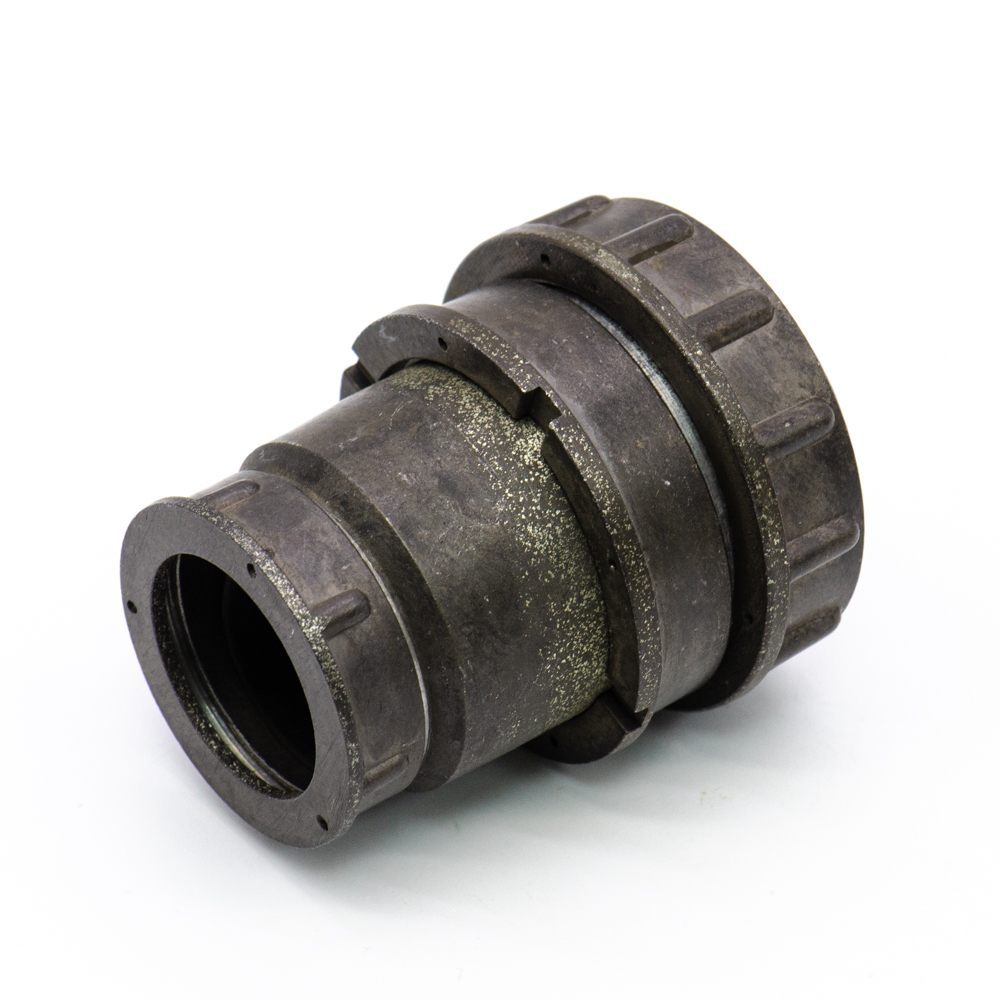

2РМ39КПЭ45Г2В1 Розетка кабельная, перекрут (арт. TN-4136)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

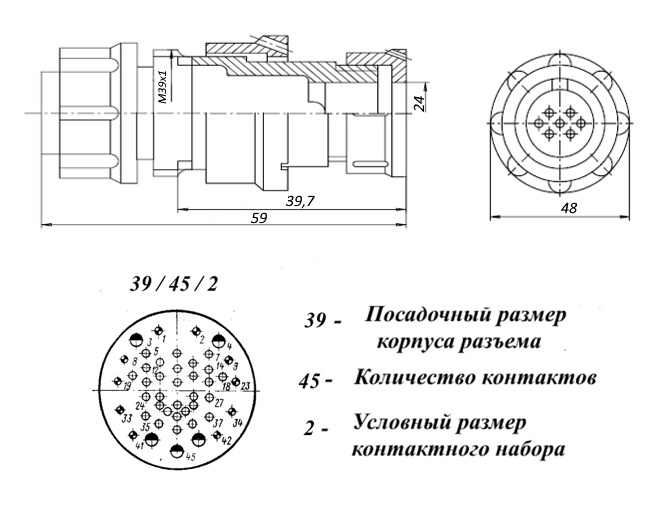

Разъём низкочастотный цилиндрический малогабаритный 2РМ39КПЭ45Ш2В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 39 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Э -  гайка для экранированного кабеля; 45 - количество контактов; Ш - вилка; 2 - сочетание контактов (2 - контакты диаметром 1 мм и 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С.  Ответной частью этого разъема являются блочные розетки 2РМ(Т)39Б45Г2В1, 2РМ39бпн(э)45Г2В1, 2РМТ39бпн(э)45Г2В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 90
Дата выпуска 1983
Транслитерация 2RM39KPE45G2V1
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей 2РМ
Условный размер корпуса 39
Количество выводов или контактов 45
Условный номер контактного набора 2 - контакты Ø 1 mm и 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМ39КПН45Г2В1
Цвет изделия серый
Габаритные размеры L*W*H 48х55 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для экранированого кабеля
Тип контактов гнездо
Герметичность нет
Дополнительные характеристики перекрут

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm; 2,5 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение 700 V для контактов Ø 1 mm; 560 V для контактов Ø 1 mm и Ø 1,5 mm
Рабочий ток 4 A для контактов Ø 1 mm; 8 A для контактов Ø 1,5 mm
Синусоидальная вибрация: -
- диапазон частот 1
- амплитуда ускорения 490
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 1 000
Однократное действие: Пиковое ударное ускорение 5 000
Многократное действие: Пиковое ударное ускорение 1 000

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000
Интервал рабочих температур -60
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15
Ресурс 500 циклов
Климатическое исполнениеi УХЛ 2.1
Примечание перекрут
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
