ОНЦ-РГ-09-45/39-Р13 Розетка кабельная, перекрут (арт. TN-2651)

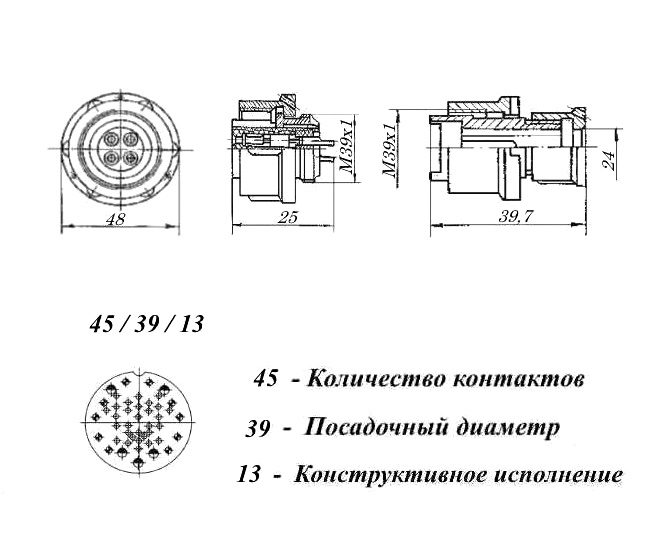

Розетка ОНЦ-РГ-09-45/39-В13 соединитель электрический низкочастотный цилиндрический. Предназначена для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Сочленение разъемов - резьбовое, поляризация корпусов одношпоночная. Расшифровка: ОНЦ-РГ-09 - тип соединителя; 45 - количество контактов; 39 - условный размер корпуса; Р - розетка; 13 - кабельная экранированная часть с прямым кожухом (патрубком). Покрытие контатов - никель. Ответной частью ОНЦ-РГ-09-45/39-В13 являются 2РМТ39БПЭ(Н)45Ш1В1В, 2РМТ3БУЭ(Н)45Ш1В1В. Доп. информация в pdf-файле.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Завод Элекон»
Страна происхождения СССР
ТУ бРО.364.082ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 41
Дата изготовленияi 1976-1991
Транслитерация ONTS-RG-09-45/39-R13
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Нормы и требования бРО.364.082ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей ОНЦ-РГ-09
Условный размер корпуса 39
Типоразмер корпуса отечественный 39
Количество выводов или контактов 45
Условный номер контактного набора 40 контактов Ø 1 mm; 5 контактов Ø 1,5 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Поляризация корпуса одношпоночная
Метод монтажа объемный
Фактическая маркировка ОНЦ-РГ-09-45/39-Р17
Цвет изделия серый
Габаритные размеры L*W*H 48х57 mm
Материал вставки (изолятора) пластмасса
Гайка патрубка для экранированого кабеля
Тип контактов гнездо
Герметичность нет
Дополнительные характеристики перекрут

Техническая информация

Сопротивление контактов не более 50 mΩ - для контактов Ø 1 mm; 30 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение 500 VAC
Рабочий ток 4 A - для контактов Ø 1 mm; 8 A - для контактов Ø 1.5 mm
- диапазон частот 1-500 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 1500 m/c²
Ускорение при механическом ударе многокр. действия 400 m/с²

Условия экплуатации

Минимальная наработка при температуре max +100°С 10 000 час.
Интервал рабочих температур от -60 до +70°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
