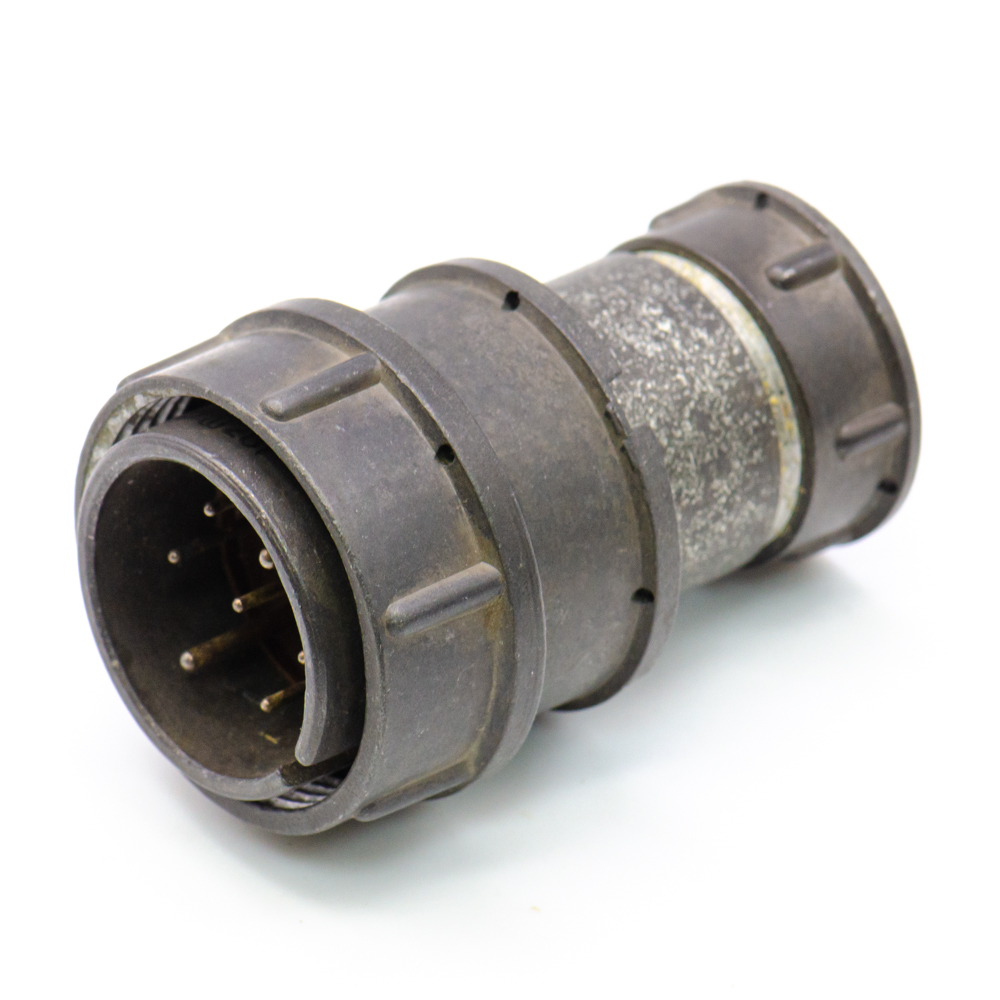

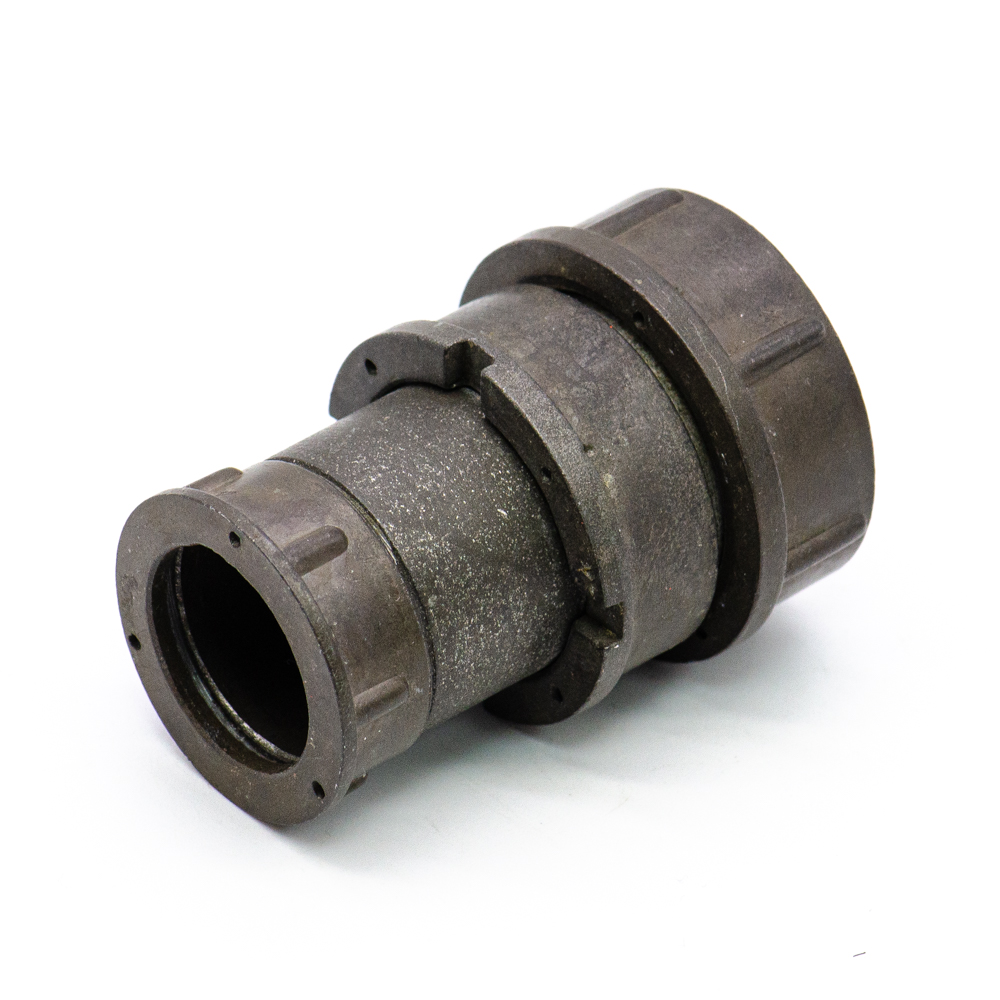

2РМ27КПЭ7Ш2В1 Вилка кабельная, перекрут (арт. TN-3037)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Разъём низкочастотный цилиндрический малогабаритный 2РМ27КПЭ7Ш2В1 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 27 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Э - гайка для экранированного кабеля; 7 - количество контактов; Ш - вилка; 2 - сочетание контактов (2 - контакты диаметром 1 мм и 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные розетки 2РМ(Т)27Б7Г2В1, 2РМ27бпн(э)7Г2В1, 2РМТ27бпн(э)7Г2В1, 2РМ27бун(э7Г2В1, 2РМТ27бун(э)7Г2В1.  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО Лтава, Полтава
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 35,62
Дата выпуска 1988
Транслитерация 2RM27KPE7SH2V1
Вид упаковки самоупаковка
Нормы и требования АШДК.434410.062ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей 2РМ
Условный размер корпуса 27
Количество выводов или контактов 7
Условный номер контактного набора 2 - контакты Ø 1 mm и 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМ27КПН7Ш2В1
Цвет изделия серый

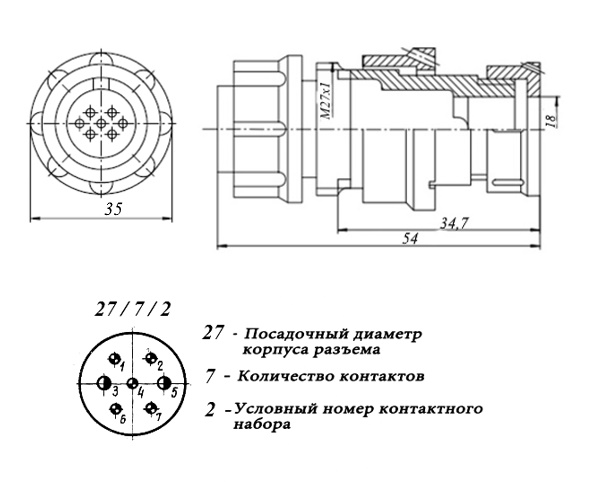

Габаритные размеры L*W*H 52х35 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для экранированого кабеля
Тип контактов штырь
Герметичность нет
Дополнительные характеристики перекрут

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm; 2,5 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение 700 V
Рабочий ток 8 A - для контактов Ø 1 mm; 16 A - для контактов Ø 1,5 mm
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ 2.1
Примечание перекрут
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
