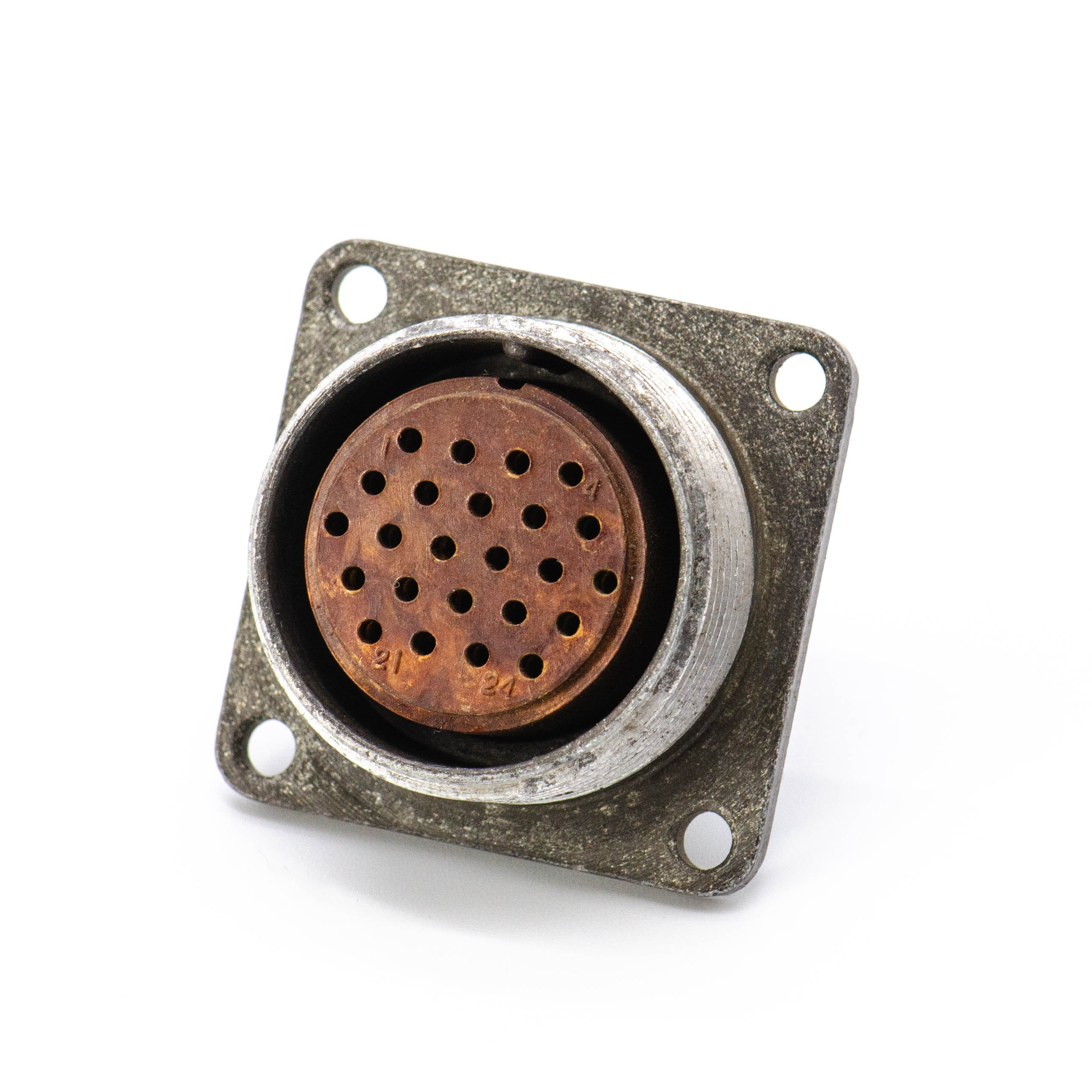

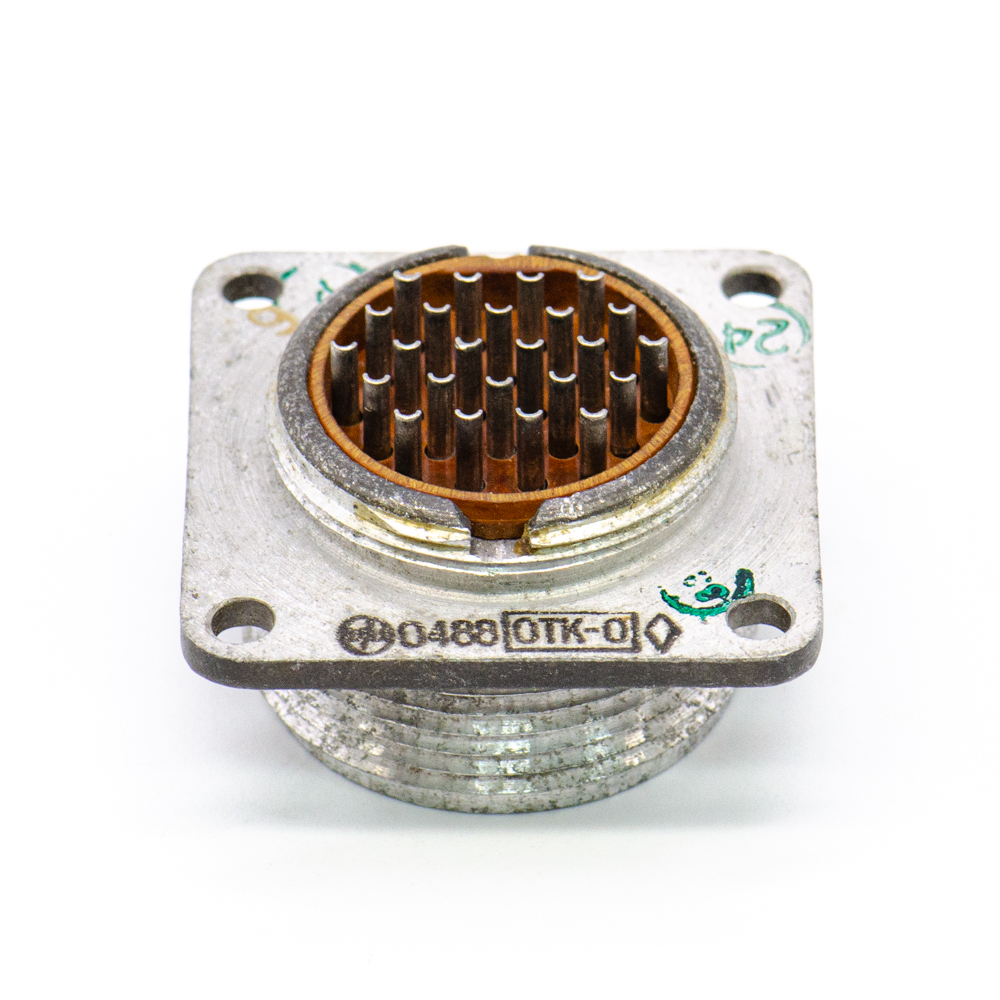

2РМ27Б24Г1В1 Розетка блочная карболит, ГЕ0.364.126ТУ, перекрут.(арт. TN-3012)

АО Лтава, Полтава; 560 V; -; на панель; " 5" - ВП, ПЗ; 5 A - для контактов Ø 1 mm; 100 A; розетка блочная, соединитель, разъем соединительный, соединитель электрический...; 2РМТ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
СССР
Артикул (ID): TN-3012
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.126ТУ
Подробная документация
Аналоги и альтернативы
ID: 232476
На складе 6 шт
  • Цена от 891 ₽
  • 1 шт 990 ₽
  • от 5 шт 891 ₽
Количество
Быстрый заказ

2РМ27Б24Г1В1 Розетка блочная карболит, перекрут – разъём низкочастотный цилиндрический негерметичный для внутреннего монтажа. Структура условного обозначения 2РМ27Б24Г1В1: 2РМ - негерметичный тип соединителя; 27 – условный размер корпуса; Б - вид корпуса (блочный); 24 - количество контактов; Г - розетка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются кабельные вилки 2РМ(Т)27К24Ш1В1, 2РМ(Т)27КПН24Ш1В1, 2РМ(Т)27КПЭ24Ш1В1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2РМ27Б24Г1В1 Розетка блочная карболит, ГЕ0.364.126ТУ, перекрут.
Торговая марка АО Лтава, Полтава
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 30
Дата изготовленияi 1976-1991
Транслитерация 2RM27B24G1V1 Block socket, carbolite, GE0.364.126TU, twisted
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов 2РМ
Условный размер корпуса 27
Диаметр контактов 24 - Ø 1 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМ27БПН24Г1В1

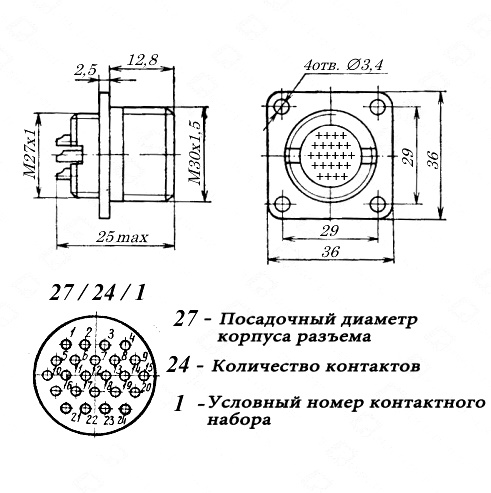

Габаритные размеры L*W*H 36х36х25 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Дополнительные характеристики перекрут
Серия разъемов 2РМ
Форма контактов круглые
Количество контактов 24 контакта
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 1 - 24 контакта Ø 1 mm
Наличие уплотнительной втулки нет
Установочные размеры 29 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M30х1,5 mm
Ширина корпуса 36 mm
Длина корпуса 36 mm
Высота корпуса 25 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМТ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 5 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 100 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
2РМ27Б24Г1В1 Розетка блочная карболит, ГЕ0.364.126ТУ, перекрут.   (datasheet)
