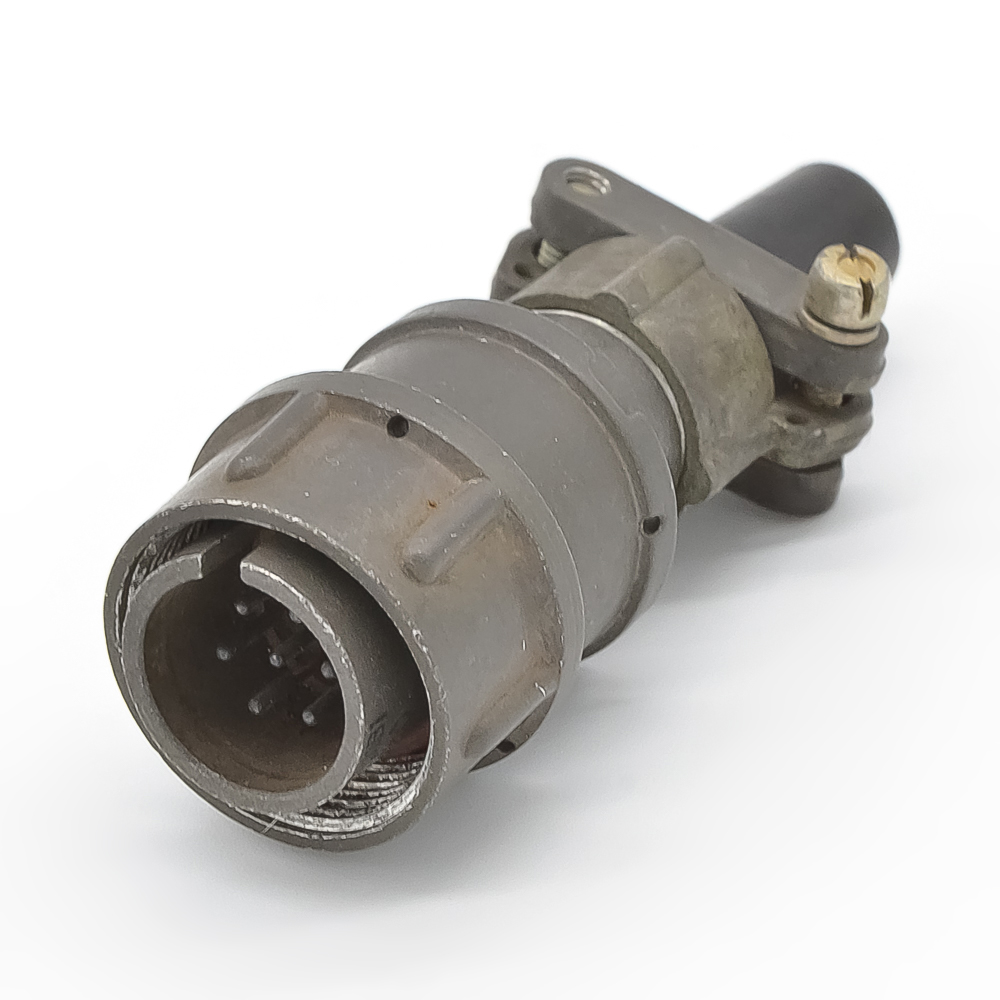

2РМ18КПН7Ш1В1 Вилка кабельная, 1990г

ТОВАР НА ЛИКВИДАЦИИ СКИДКИ ДО 90%

Разъём низкочастотный цилиндрический малогабаритный 2РМ18КПН7Ш1В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 18 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Н - гайка патрубка для неэкранированного кабеля; 7 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные розетки 2РМ(Т)18Б7Г1В1, 2РМ18бпн(э)7Г1В1, 2РМТ18бпн(э)7Г1В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМ18КПН7Ш1В1 Вилка кабельная, 1990г
Торговая марка Каменск-Уральский завод "Исеть", г. Каменск-Уральский
Страна происхождения СССР
ТУГЕО.364.126ТУ
Вид приемки "5"
Масса изделия, гр28,54
Дата выпуска1985-1990 гг
Транслитерация2RM18KPN7SH1V1
Состояние упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка кабельная
Тип контактакруглый
Количество выводов или контактов7
Условный номер контактного набора1 - все контакты Ø 1 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкапрямой для неэкранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировка2РМ18КПН7Ш1В1
Цвет изделиясерый
Габаритные размеры L*W*H 58х25 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более5 mΩ
Номинальное напряжение560 V
Рабочий ток7 A
Синусоидальная вибрация: -
- диапазон частотот 1 Hz до 5 000 Hz
- амплитуда ускорения490 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2 000 m/c²
Сопротивление изоляции1 000 MΩ
Однократное действие: Пиковое ударное ускорение5 000 m/c²
Многократное действие: Пиковое ударное ускорение1 000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С175 000 час
Интервал рабочих температурот -60 °С до +100 °С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ 2.1
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
