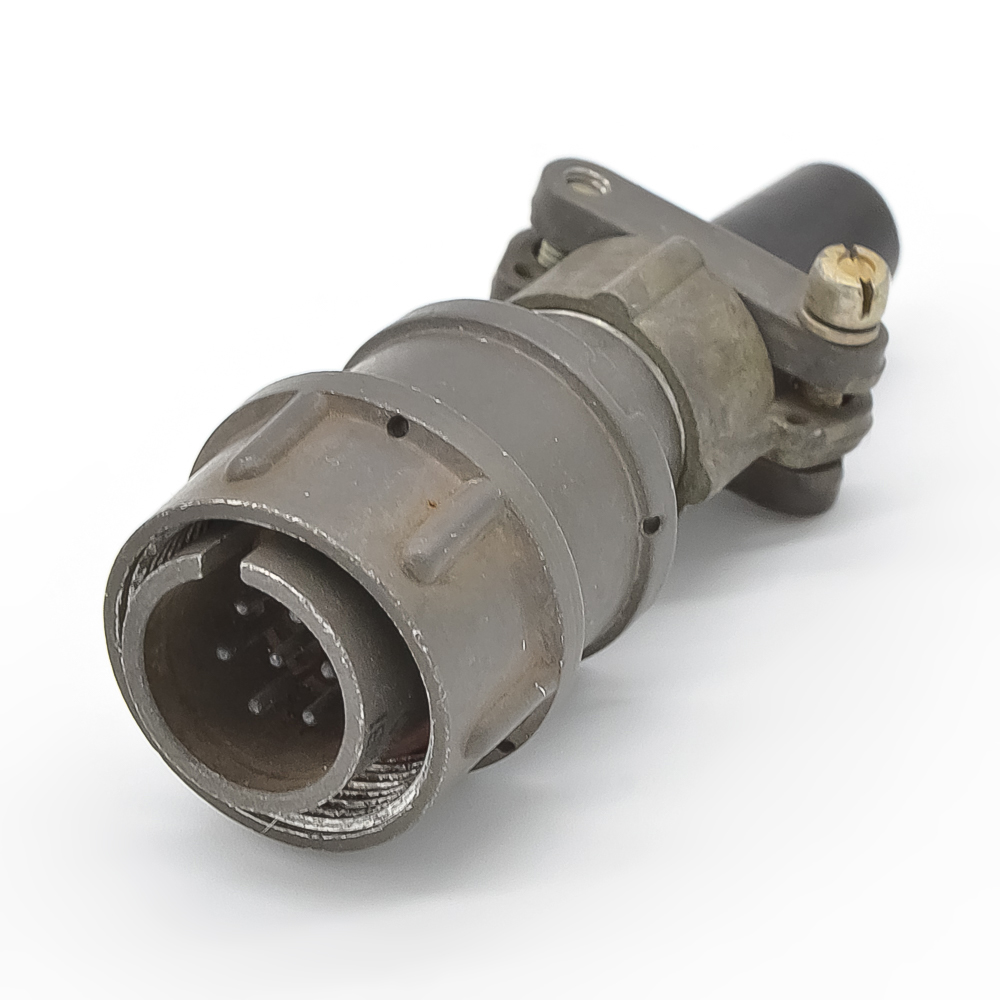

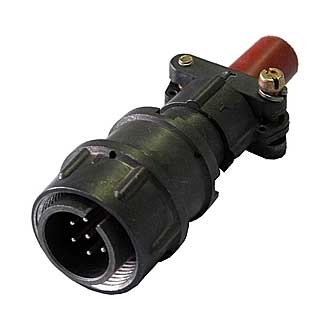

2РМ18КПН7Ш1В1 Вилка кабельная, "1" (арт. KP-3892)

к сравнению отложить

Каменск-Уральский завод «Исеть», г. Каменск-Уральский

Артикул (ID): KP-3892

Масса изделия, гр 24,5
Срок отгрузки со склада 1 день (в наличии)
Вид приемки "1"- ОТК
ТУ АШДК.434410.062ТУ
Дата выпуска 1978-1983
Кратность отгрузки 1
Гарантийный срок (мес.) 1

Подробная документация

ID: 412618

На складе 1 шт

Цена от
Включая НДС
950 ₽
1 шт. 950 ₽

Количество

Быстрый заказ

Разъём низкочастотный цилиндрический малогабаритный 2РМ18КПН7Ш1В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 18 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Н - гайка патрубка для неэкранированного кабеля; 7 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные розетки 2РМ(Т)18Б7Г1В1, 2РМ18бпн(э)7Г1В1, 2РМТ18бпн(э)7Г1В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	2РМ18КПН7Ш1В1 Вилка кабельная, "1"
Торговая марка	Каменск-Уральский завод «Исеть», г. Каменск-Уральский
Страна происхождения
ТУ	АШДК.434410.062ТУ
Вид приемки i	"1"- ОТК
Масса изделия, гр	24,5
Дата выпуска	1978-1983
Транслитерация	2RM18KPN7SH1V1
Состояние упаковки	самоупаковка
Нормы и требования	ГЕО.364.126ТУ
Дата изготовленияi	1976-1991

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка кабельная
Серия низкочастотных соединителей	2РМ
Количество выводов или контактов	7
Условный номер контактного набора	1 - все контакты Ø 1 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМ18КПН7Ш1В1
Цвет изделия	серый
Габаритные размеры LWH	58х25 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	для неэкранированого кабеля
Тип контактов	штырь
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	5 mΩ
Номинальное напряжение	560 V
Рабочий ток	7 А
Синусоидальная вибрация:	-
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490 m/c²
Акустические шумы:	-
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	1000 MΩ
Однократное действие: Пиковое ударное ускорение	5000 m/c²
Многократное действие: Пиковое ударное ускорение	1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175000 час
Интервал рабочих температур	от -60 до +100 °С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ 2.1
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
