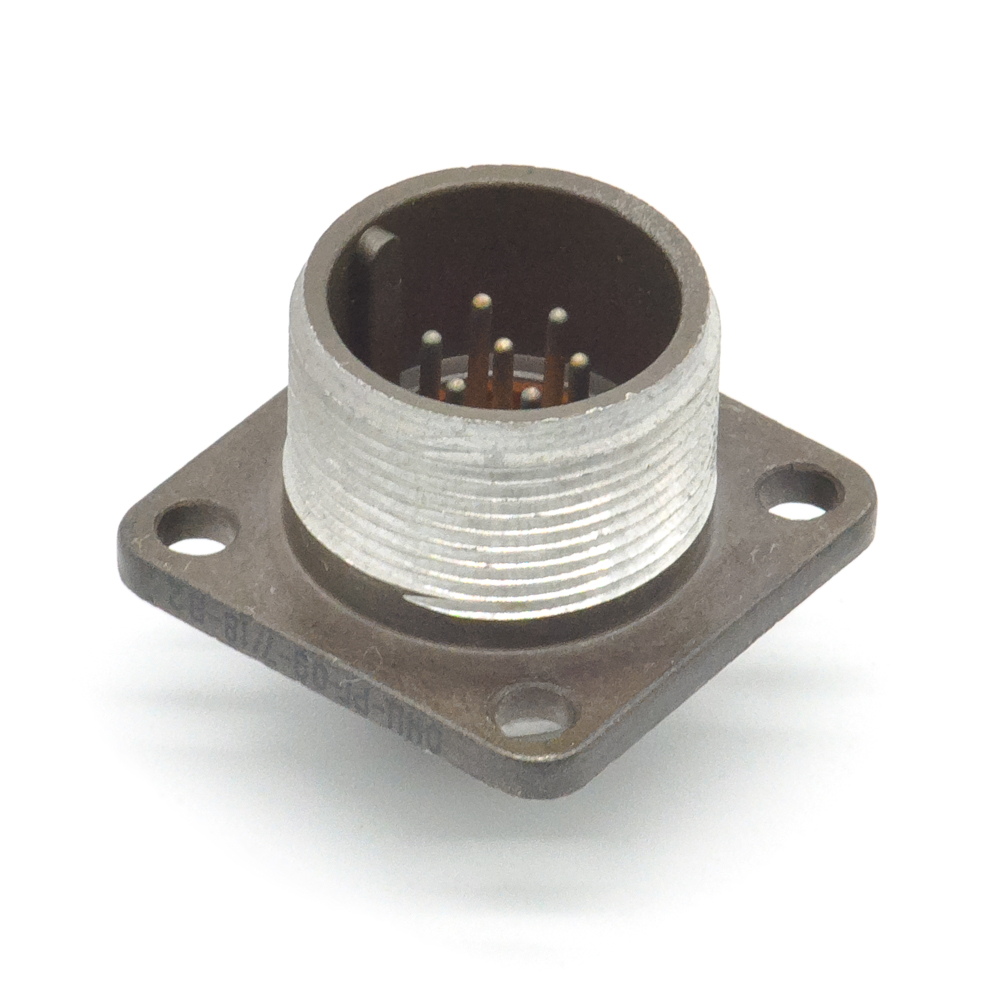

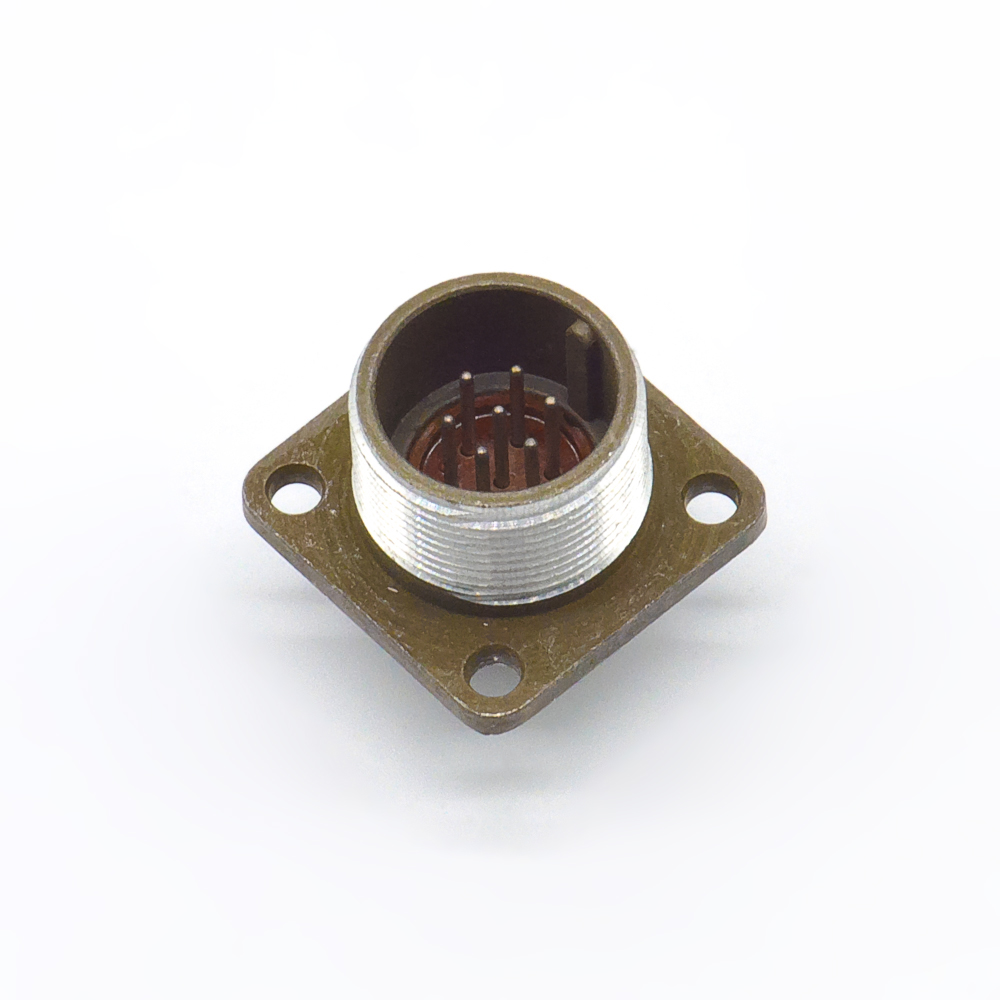

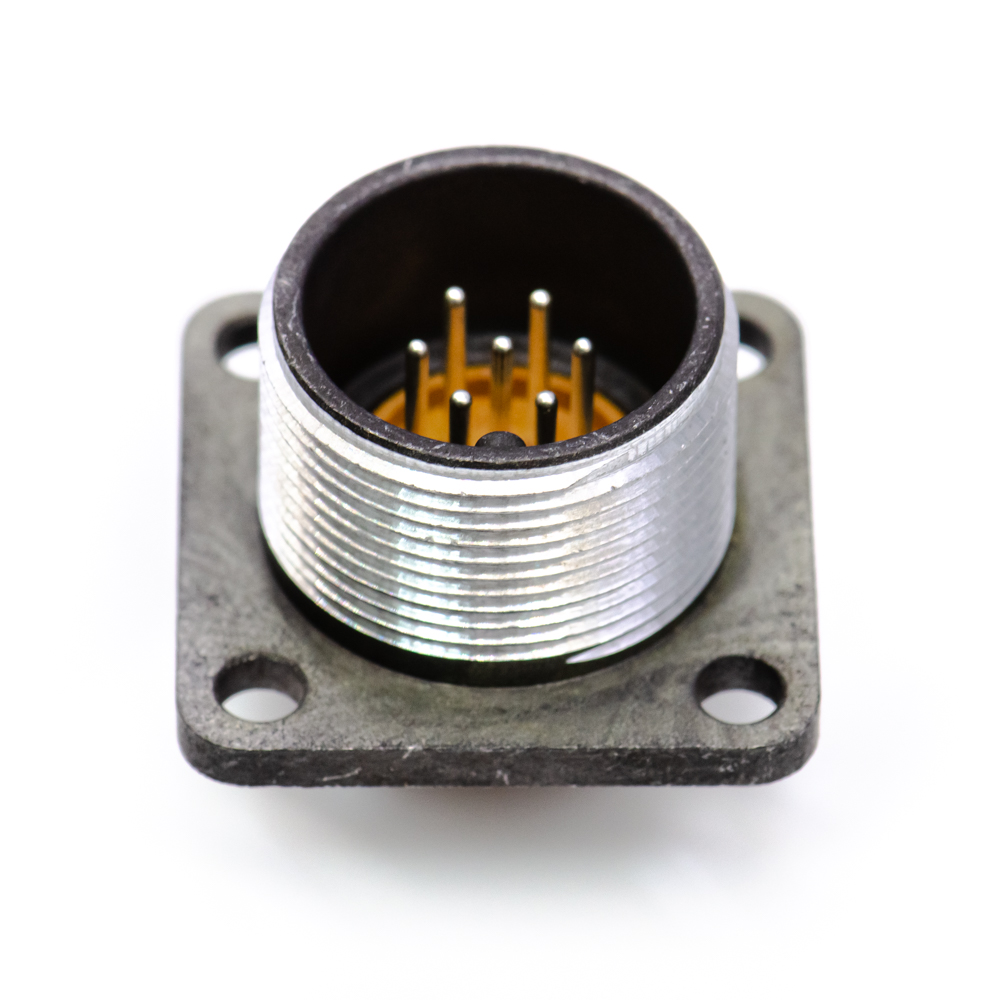

2РМ18Б7Ш1В1 Вилка блочная;. (арт. TN-3109)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Разъём низкочастотный цилиндрический малогабаритный 2РМ18Б7Ш1В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 18 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 7 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются кабельные розетки 2РМ18кпн(э)7Г1В1, 2РМТ18кпн(э)7Г1В1, 2РМ18кун(э)7Г1В1, 2РМТ18кун(э)7Г1В1.
Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМ18Б7Ш1В1 Вилка блочная;.
Торговая марка No name USSR
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки Экспорт
Масса изделия, гр 16,2
Дата выпуска 1982
Транслитерация 2RM18B7SH1V1
Вид упаковки самоупаковка

Основные параметры

Функциональная группа низкочастотный цилиндрический
Типономинал / Типоконструкция вилка блочная (приборная)
Тип контакта круглый
Количество выводов или контактов 7
Условный номер контактного набора 1 - все контакты Ø 1 mm
Покрытие выводов или контактов Ag (серебро)
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМ18Б7Ш1В1 СДЕЛАНО В СССР
Цвет изделия серый

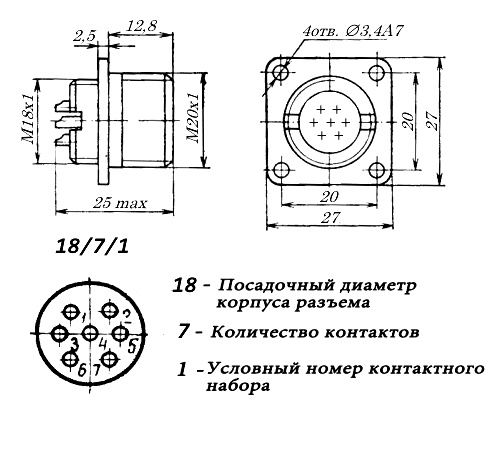

Габаритные размеры L*W*H 27х27х24 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 560 V
Рабочий ток 7 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнение УХЛ 2.1
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день
