ШРГ55П35ЭШ3 Вилка блочная, "1" (арт. TN-6934)

Разъём ШРГ55П35ЭШ3 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШРГ - тип соединителя; 55 - условный размер корпуса; П - блочная часть без патрубка; 35 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка для крепления кабеля отсутствует, обозначение "Э" - условное); Ш - вилка (штырь); 3 - сочетание контактов - 33 контакта диаметром 1,5 mm и 3 контакта диаметром 3,5 mm; покрытие контактов - серебро. Вставка блочная ШРГ55П35ЭШ3 сочленяется с кабельными колодками ШР55П(У)35Э(Н)Ш3. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 186
Дата изготовленияi 1976-1991
Транслитерация SHRG55P35ESH3
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Нормы и требования бР0.364.040ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ШРГ
Условный размер корпуса 55
Количество выводов или контактов 35
Условный номер контактного набора 3 - 33 контакта Ø 1,5 mm; 2 контакта Ø 3,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШРГ55П35ЭШ3
Цвет изделия темно-серый

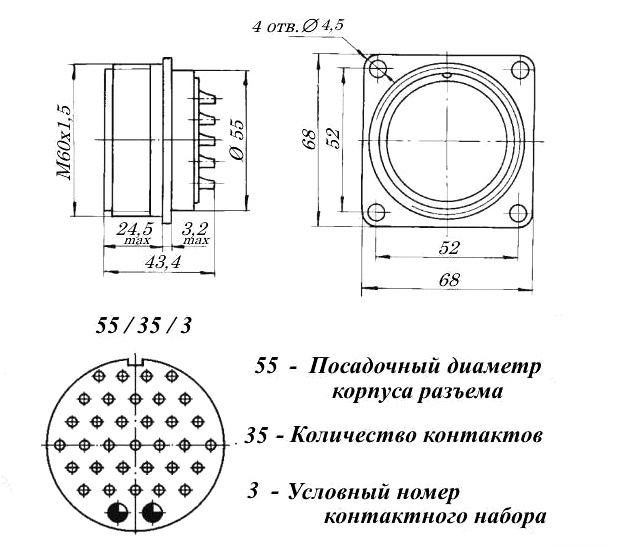

Габаритные размеры L*W*H 68х68х45 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка нет
Герметичность да

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 0,75 mΩ - для контактов Ø 3,5 mm
Номинальное напряжение 850 V
Рабочий ток 7 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 3,5 mm
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/с²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
