ШРГ55П31ЭШ3 Вилка блочная

ТОВАР НА ЛИКВИДАЦИИ СКИДКИ ДО 90%

Соединитель ШРГ55П31ЭШ3   предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В ( амплитудное значение ). Расшифровка: ШРГ - тип соединителя, 55 - типоразмер, П - без патрубка, 31 - количество контактов, Э - для экранированного кабеля, Ш - вилка, 3 - сочетание контактов. Покрытие контактов - серебро.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШРГ55П31ЭШ3 Вилка блочная
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
ТУГЕО.364.108 ТУ
Вид приемки "5"
Масса изделия, гр186
ТранслитерацияSHRG55P31ESH3
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов31
Условный номер контактного набора3 - 14 контактов Ø 1,5 mm; 14 контактов Ø 2,5 mm; 2 контакта Ø 3,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубканет
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШРГ55П31ЭШ3
Цвет изделиятемно-серый

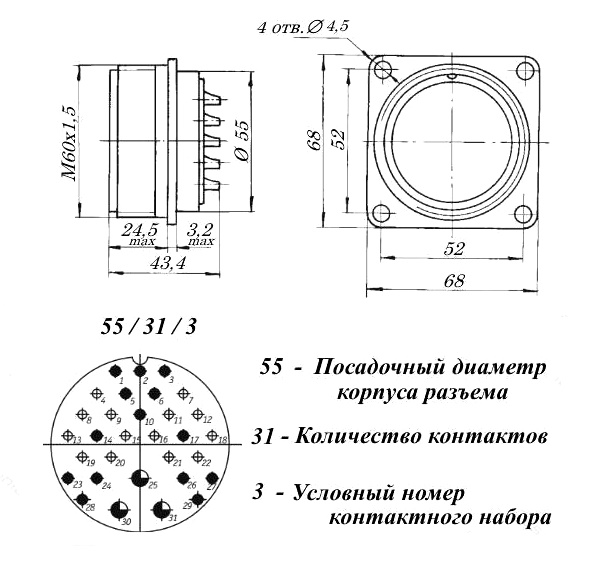

Габаритные размеры L*W*H 68х68х45 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm; 0,75 mΩ - для контактов Ø 3,5 mm
Номинальное напряжение850 V
Рабочий ток7 A - для контактов Ø 1,5 mm; 17,5 A - для контактов Ø 2,5 mm; 35 A - для контактов Ø 3,5 mm
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/с²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +85°C
Относительная влажность98% при температуре +35°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Примечание(1978-1988гг.)
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
