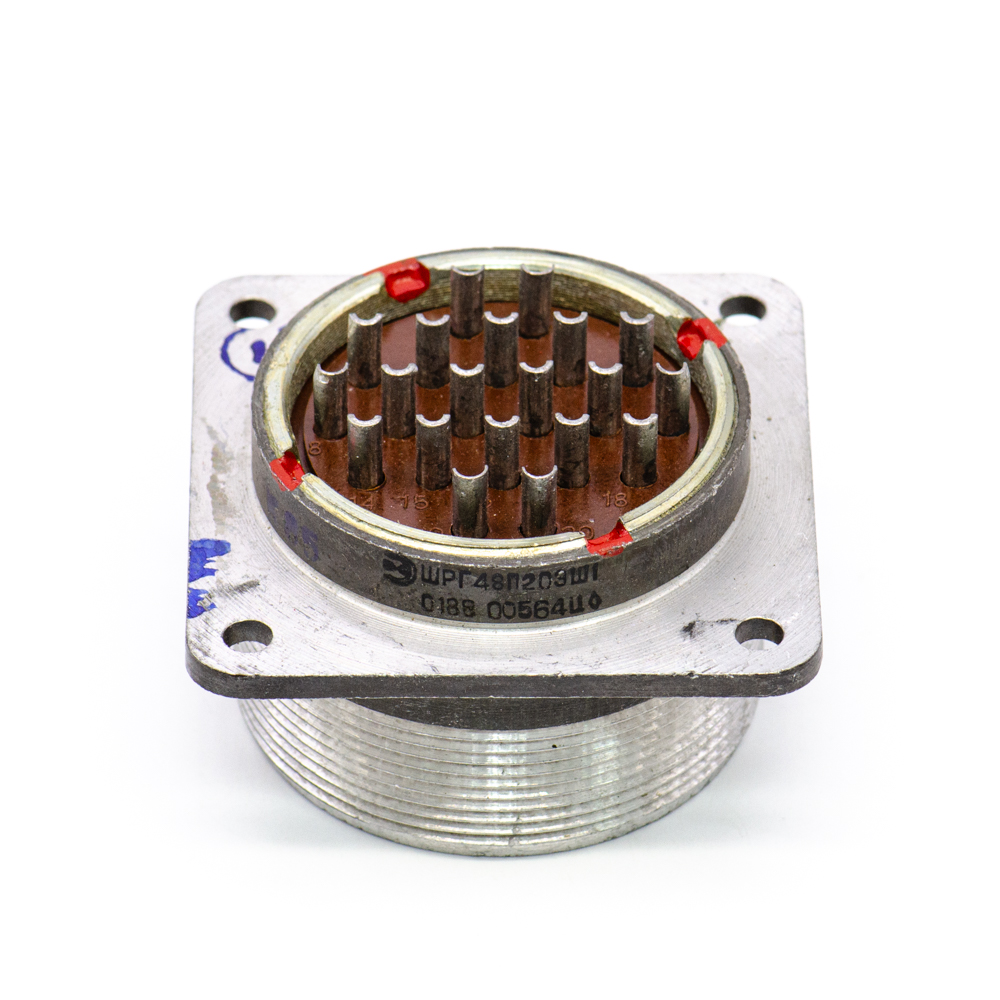

ШРГ48П20ЭШ1 Вилка блочная, ГЕ0.364.108 ТУ(арт. TN-4001)

ПО " Коннектор" , Харьков; " 5" - ВП, ПЗ
СССР
Артикул (ID): TN-4001
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.108 ТУ
Подробная документация
ID: 261414
На складе 11 шт
  • Цена от 1290 ₽
  • 1 шт 1350 ₽
  • от 5 шт 1290 ₽
Количество
Быстрый заказ

ШРГ48П20ЭШ1 Вилка блочная - разъём низкочастотный герметичный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШРГ - тип соединителя; 48 - условный размер корпуса; П – приборная часть без патрубка; 20 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Ш – вилка (штырь); 1 - сочетание контактов (1 - 14 контактов диаметром 1,5 мм; 6 контактов диаметром 3,5 мм). Покрытие контактов – серебро. Климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные розетки ШР48П20ЭШ1, ШР48П20НШ1, ШР48У20ЭШ1, ШР48У20НШ1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШРГ48П20ЭШ1 Вилка блочная, ГЕ0.364.108 ТУ
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 58
Дата изготовленияi 1976-1991
Транслитерация ShRG48P20ESh1 Block fork, GE0.364.108 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.108 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов ШРГ
Условный размер корпуса 48
Количество контактов 20 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 1 - 14 контактов Ø 1,5 mm; 6 контактов Ø 2,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 14 - Ø 1,5 mm; 6 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность да

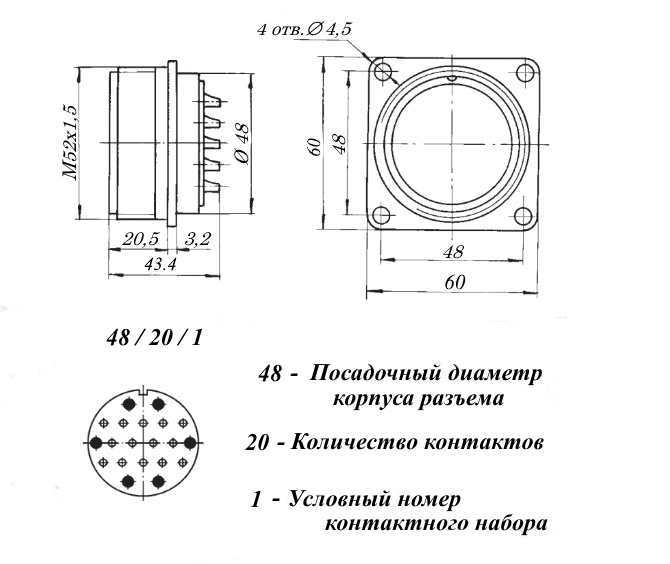

Установочные размеры 48 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M52х1,5 mm
Габаритные размеры L*W*H 60х60х43,4 mm
Длина корпуса 60 mm
Ширина корпуса 60 mm
Высота корпуса 43,4 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShRG48P20ESh1 Block fork, GE0.364.108 TU
Фактическая маркировка ШРГ48П20ЭШ1
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки ШР, 2РТТ
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РТТ.., СШРГ…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1,5 mm; 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 2,5 mΩ - для Ø 1,5 mm; 1,0 mΩ - для Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
ШРГ48П20ЭШ1 Вилка блочная, ГЕ0.364.108 ТУ   (datasheet)
