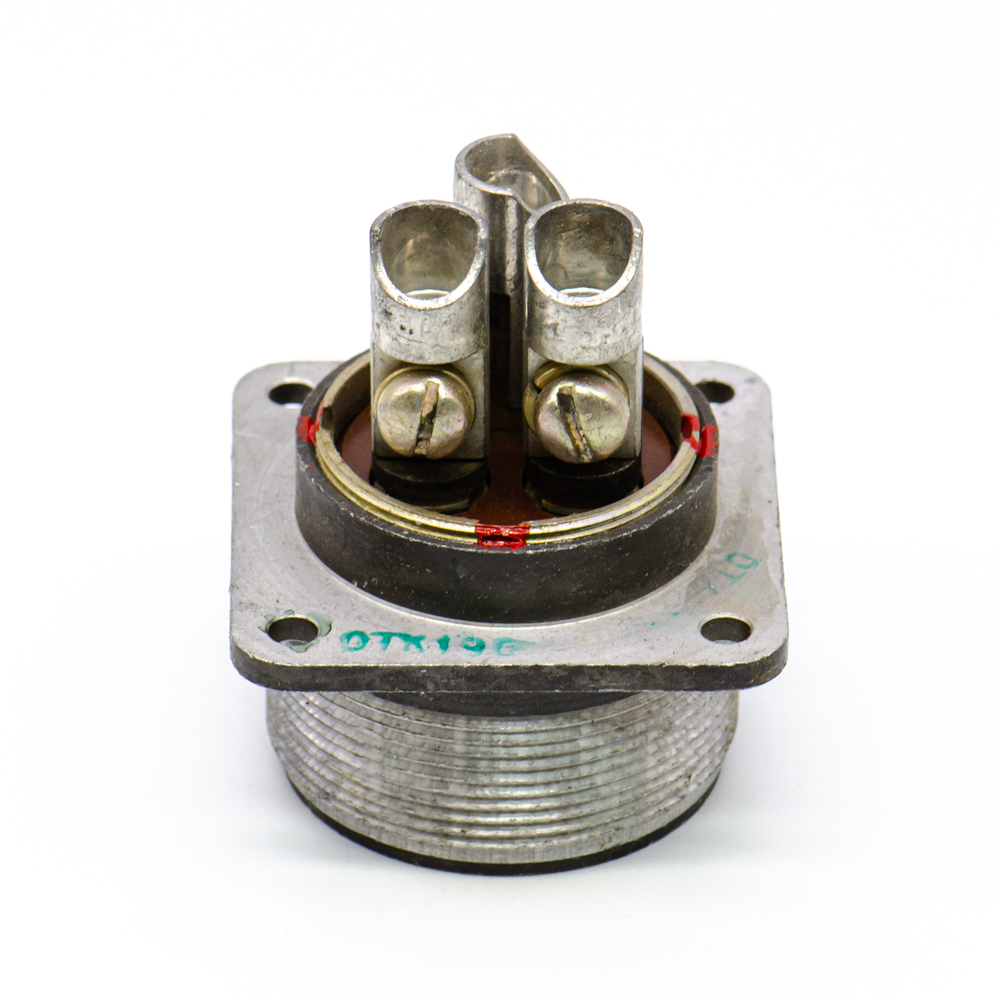

ШРГ40П3ЭШ9 Вилка блочная карболит, ГЕ0.364.108 ТУ(арт. TN-3867)

АО «Нур»; " 5" - ВП, ПЗ
СССР
Артикул (ID): TN-3867
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.108 ТУ
Подробная документация
ID: 232679
На складе 45 шт
  • Цена от 915 ₽
  • 1 шт 975 ₽
  • от 5 шт 915 ₽
Количество
Быстрый заказ

ШРГ40П3ЭШ9 Вилка блочная карболит - разъём низкочастотный герметичный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШРГ - тип соединителя; 40 - условный размер корпуса; П – приборная часть без патрубка; 3 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Ш – вилка (штырь); 9 - сочетание контактов (9 - 3 контакта диаметром 5,5 мм). Покрытие контактов – серебро. Климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные розетки ШР40П3ЭШ9, ШР40П3НШ9, ШР40У3ЭШ9, ШР40У3НШ9. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШРГ40П3ЭШ9 Вилка блочная карболит, ГЕ0.364.108 ТУ
Торговая марка АО «Нур»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 58
Дата изготовленияi 1976-1991
Транслитерация ShRG40P3ESH9 Block fork, carbolite, GE0.364.108 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.108 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов ШРГ
Условный размер корпуса 40
Количество контактов 3 контакта
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 9 - 3 контактов Ø 5,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 3 - Ø 5,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность да

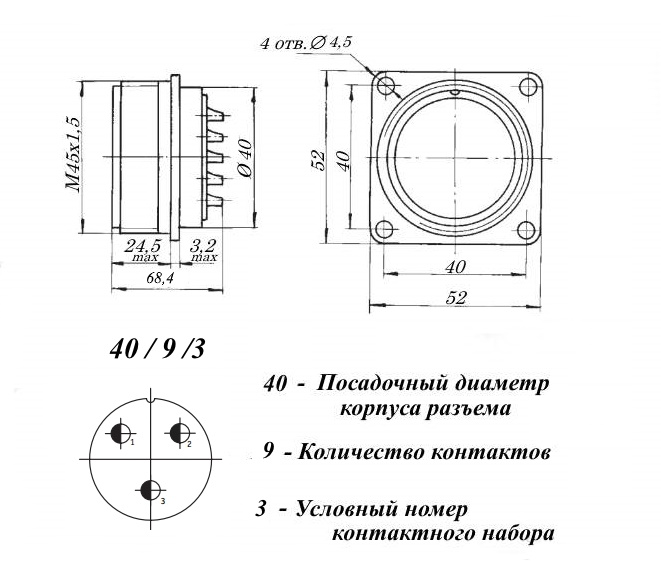

Установочные размеры 40 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M45х1,5 mm
Габаритные размеры L*W*H 52х52х68,4 mm
Длина корпуса 52 mm
Ширина корпуса 52 mm
Высота корпуса 68,4 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShRG40P3ESH9 Block fork, carbolite, GE0.364.108 TU
Фактическая маркировка ШРГ40П3ЭШ9
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки ШР, 2РТТ
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РТТ.., СШРГ…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 100 A - для контактов Ø 5,5 mm
Сопротивление контактов не более 0,3 mΩ - для контактов Ø 5,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
