Соединитель ШРГ40П16ЭШ2  предназначен для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) токов при напряжении до 850 В ( амплитудное значение ).
Температура среды  - от -60оС до +60оС
Атмосферное давление , Па – 1,3*10(-4)
Диапазон рабочих частот , Гц - 1-5000
Максимальная токовая нагрузка на 1 контакт :
d  -  1,5 мм = 20 А
d  -  2,5 мм = 35 А
Максимальная токовая нагрузка на весь соединитель - 190 А
Поляризация  корпусов одношпоночная.
Покрытие контактов - серебро

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШРГ40П16ЭШ2 Вилка блочная, 1989г
Торговая маркаАО "Нур"
Страна происхождения СССР
ТУбРО.364.028ТУ
Вид приемки "5"
Масса изделия, гр94
Дата выпуска01.01.1989
ТранслитерацияSHRG40P16ESH2
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов16
Условный номер контактного набора2 - 14 контактов Ø 1,5 mm; 2 контакта Ø 2,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубканет
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШРГ40П16ЭШ2
Цвет изделиятемно-серый

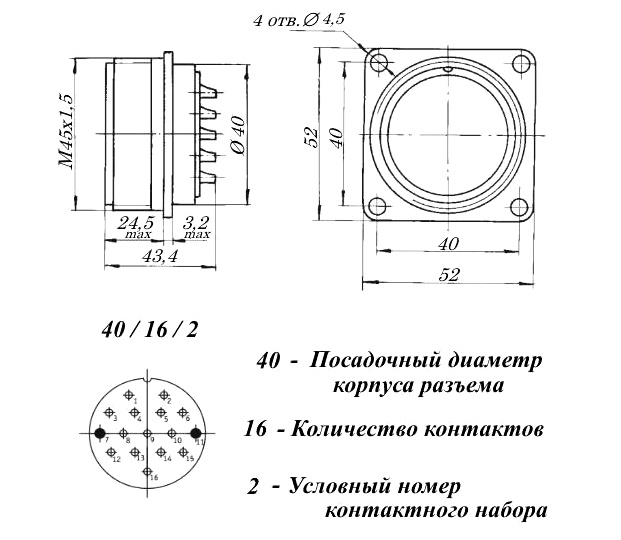

Габаритные размеры L*W*H 53х53х40 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более1 mΩ - для контактов Ø 2,5 mm; 2,5 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение850 V
Рабочий ток10 A - для контактов Ø 1,5 mm; 25 A - для контактов Ø 2,5 mm
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия10000 m/с²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +35°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
