ШР60ПК45НШ2Н Вилка блочная карболит, бР0.364.028 ТУ(арт. TN-2614)

ПО " Коннектор" , Харьков; " 1" - ОТК
СССР
Артикул (ID): TN-2614
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования ГЕ0.364.107 ТУ
Подробная документация
ID: 262449
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ШР60ПК45НШ2Н Вилка блочная карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 60 - условный размер корпуса; ПК – приборная (блочная) часть с прямым патрубком; 45 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш – вилка (штырь); 2 - сочетание контактов (2 - 25 контактов диаметром 1,5 мм; 20 контактов диаметром 2,5 мм); Н - покрытие контактов – никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные розетки ШР60П45ЭГ2Н, ШР60П45НГ2Н, ШР60У45НГ2Н, ШР60У45ЭГ2Н. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР60ПК45НШ2Н Вилка блочная карболит, бР0.364.028 ТУ
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 270
Дата изготовленияi 1976-1991
Транслитерация ShR60PK45NSh2N Block fork carbolite, bR0.364.028 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов ШР
Условный размер корпуса 60
Количество контактов 45 контактов
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса Б - приборный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 2 - 25 контактов Ø 1,5 mm; 20 контактов Ø 2,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 25 - Ø 1,5 mm; 20 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Установочные размеры 54 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M64х1,5 mm

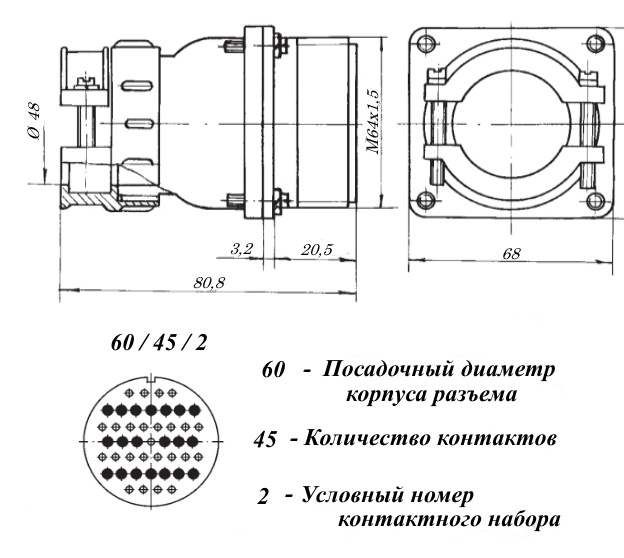

Габаритные размеры L*W*H 68х68х80,8 mm
Длина корпуса 68 mm
Ширина корпуса 68 mm
Высота корпуса 80,8 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShR60PK45NSh2N Block fork carbolite, bR0.364.028 TU
Фактическая маркировка ШР60ПК45НШ2Н
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки 2РТТ, 2РТ-А
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1,5 mm; 17,5 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 5 mΩ - для контактов Ø 1,5 mm; 2 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
ШР60ПК45НШ2Н Вилка блочная карболит, бР0.364.028 ТУ   (datasheet)
