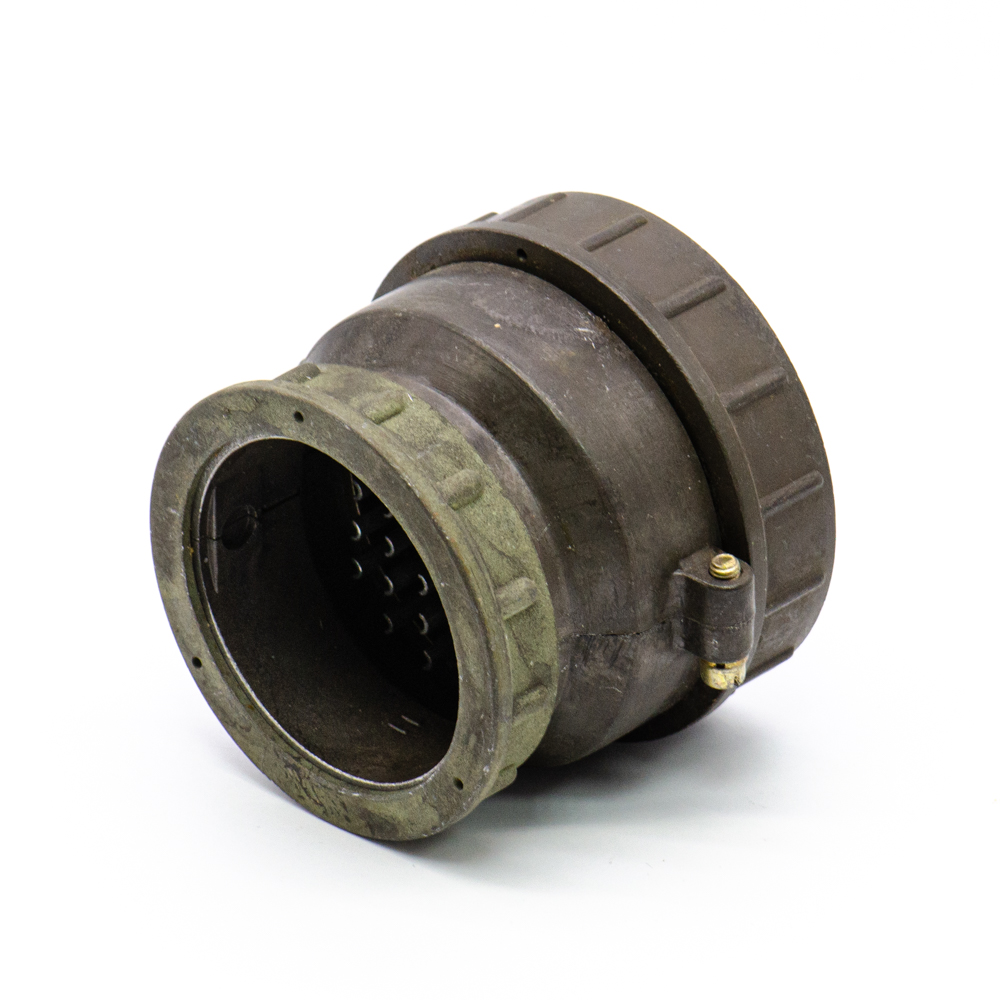

Разъём ШР60П47ЭГ2 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 60 - условный размер корпуса; П - кабельная часть с прямым патрубком; 47 - количество контактов; Э - гайка патрубка для экранированного кабеля; Г - вилка (штырь); 2 - сочетание контактов - 40 контактов диаметром 1,5 мм и 7 контакта диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Вставка кабельная ШР60П47ЭГ2 сочленяется с блочными колодками ШР60П(ПК,СК)47Э(Н)Г2. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР60П47ЭГ2 Вилка кабельная
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
ТУГЕО.364.107ТУ
Вид приемки "5"
Масса изделия, гр246
Дата выпуска01.01.1990
ТранслитерацияSHR60P47EG2
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка кабельная прямая
Тип контактакруглый
Количество выводов или контактов47
Условный номер контактного набора2 - 40 контактов Ø 1,5 mm; 7 контактов Ø 2,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкапрямой для экранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР60П47ЭГ2
Цвет изделиятемно-серый
Габаритные размеры L*W*H 66х81 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm
Номинальное напряжение850 V
Рабочий ток20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/с²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
