ШР60П47ЭШ2 Вилка блочная, ГЕ0.364.107 ТУ(арт. OP-739)

ПО " Коннектор" , Харьков; " 5" - ВП, ПЗ

ШР60П47ЭШ2 Вилка блочная - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 60 - условный размер корпуса; П – приборная часть без патрубка; 47 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Ш - вилка (штырь); 2 - сочетание контактов (2 - 40 контактов диаметром 1,5 мм; 7 контактов диаметром 2,5 мм); отсутствие буквы Н - покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные розетки ШР60П47ЭШ2, ШР60П47НШ2, ШР60У47НШ2, ШР60У47ЭШ2. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР60П47ЭШ2 Вилка блочная, ГЕ0.364.107 ТУ
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 148
Дата изготовленияi 1976-1991
Транслитерация ShR60P47ESh2 Block fork, GE0.364.107 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов ШР
Условный размер корпуса 60
Количество контактов 47 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 2 - 40 контактов Ø 1,5 mm; 7 контактов Ø 2,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 40 - Ø 1,5 mm; 7 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет

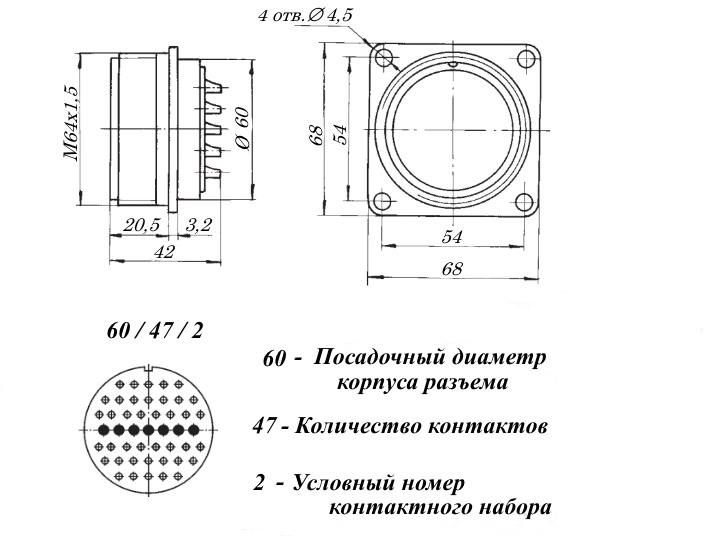

Установочные размеры 54 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M64х1,5 mm
Габаритные размеры L*W*H 68х68х42 mm
Длина корпуса 68 mm
Ширина корпуса 68 mm
Высота корпуса 42 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShR60P47ESh2 Block fork, GE0.364.107 TU
Фактическая маркировка ШР60П47ЭШ2
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки 2РТТ, 2РТ-А
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1,5 mm; 17,5 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
