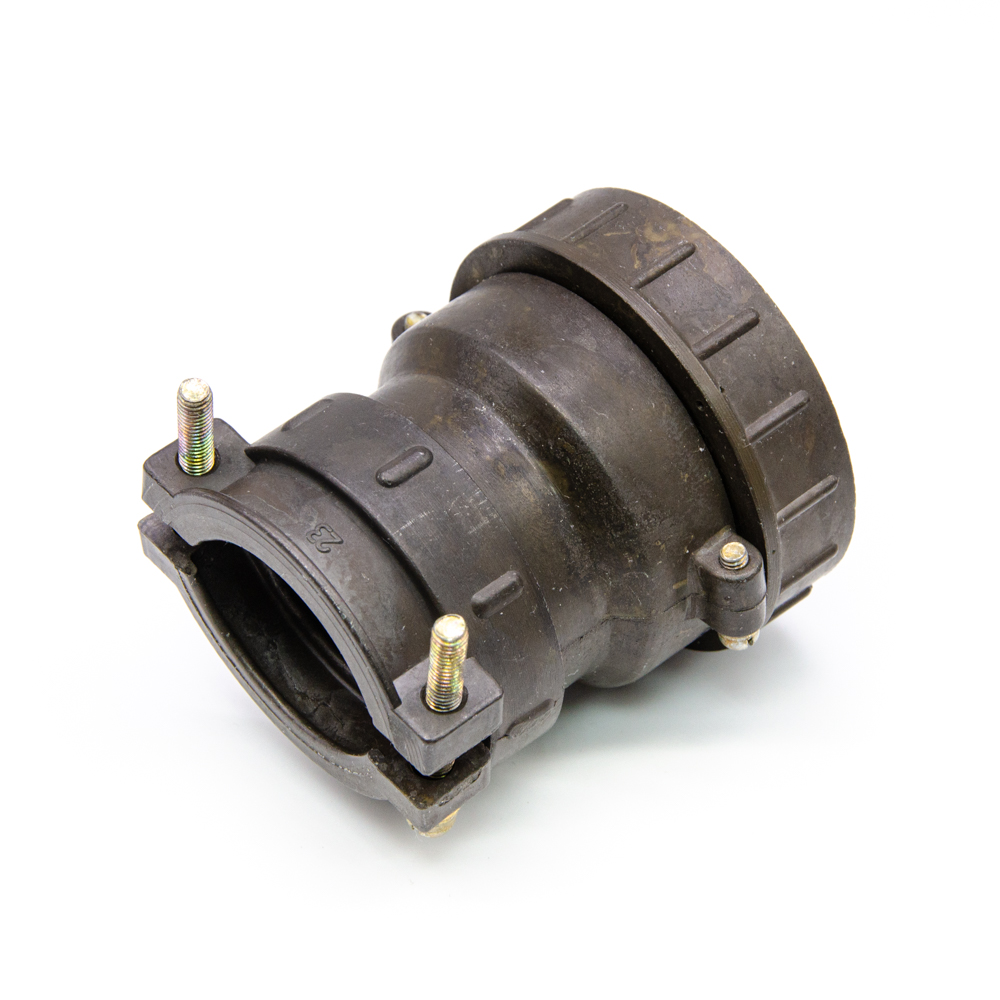

| Наименование | ШР55П31НГ3Н Вилка кабельная, бР0.364.028 ТУ |
| Торговая марка |
ПО "Коннектор", Харьков
|
| Страна происхождения | УКРАИНА |
|---|---|
| Вид приемки i | "1"- ОТК |
| Масса изделия, гр | 242 |
| Дата изготовленияi | 1992-1999 |
| Транслитерация | ShR55P31NG3N Cable plug, bR0.364.028 TU |
| Доупаковка | промасленная бумага |
| Состояние упаковки | самоупаковка |
| Нормы и требования | бР0.364.028 ТУ |
| Функциональная группа | соединители |
| Функциональный тип | цилиндрический низкочастотный |
| Типономинал / Типоконструкция | вилка кабельная |
| Серия разъемов | ШР |
| Условный размер корпуса | 55 |
| Количество контактов | 31 контакт |
| Материал контактов | латунь |
| Покрытие контактов | Ni (никель) |
| Вид корпуса | К - кабельный |
| Вид патрубка | П - прямой патрубок |
| Вид концевой гайки патрубка | Н - гайка для неэкранированного кабеля |
| Сочетание контактов | 3 - 14 контактов Ø 1,5 mm; 14 контактов Ø 2,5 mm; 3 контакта Ø 3,5 mm |
| Тип контактов | штырь |
| Форма контактов | круглые |
| Диаметр контактов | 14 - Ø 1,5 mm; 14 - Ø 2,5 mm; 3- Ø 3,5 mm |
| Контакт извлекаемый | да |
| Поляризация корпуса | одношпоночная |
| Наличие уплотнительной втулки | нет |
| Герметичность | нет |
| Метод сочленения | резьбовой |
| Метод монтажа механический | объемный |
| Метод монтажа электрический | пайка |
| Материал изолятора | бакелит |
| Цвет изолятора | черный |
| Шаг резьбы накидной гайки | M60х1,5 mm |

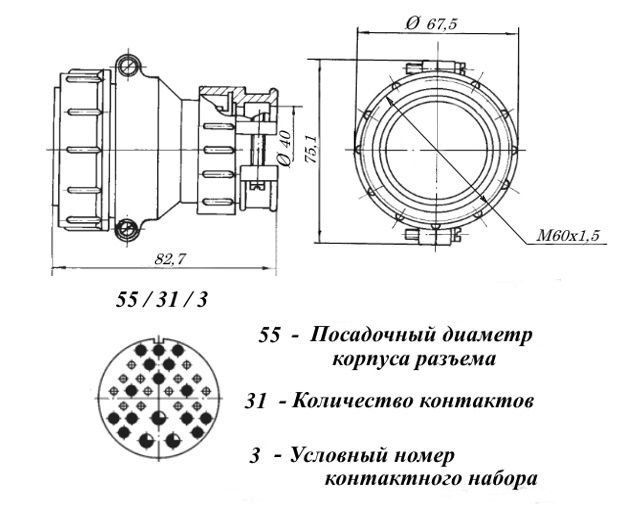

| Габаритные размеры L*W*H | 82,7х67,5х75,1 mm |
| Диаметр корпуса | 67,5 mm |
| Длина корпуса | 82,7 mm |
| Высота корпуса | 75,1 mm |
| Материал корпуса | алюминиевый сплав А-22 |
| Покрытие корпуса | оксидирование |
| Цвет корпуса | серый |
| Наличие ориентации | расположение контактов, паз |
| Транслитерация | ShR55P31NG3N Cable plug, bR0.364.028 TU |
| Фактическая маркировка | ШР55П31НГ3Н |
| Рабочее положение | любое |
| Наличие паспорта - этикетки | нет |
| Взаимосочленение | блочные розетки 2РТТ, 2РТ-А |
| Другие наименования | вилка кабельная, соединитель, разъем соединительный, соединитель электрический... |
| Аналогичные серии | 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB… |
| Рабочее напряжение, max | 850 V |
| Рабочий ток на контакт, max | 7 A - для контактов Ø 1,5 mm; 17,5 A - для контактов Ø 2,5 mm; 35 A - для контактов Ø 3,5 mm |
| Сопротивление контактов не более | 5 mΩ - для контактов Ø 1,5 mm; 2 mΩ - для контактов Ø 2,5 mm; 1,5 mΩ - для контактов Ø 3,5 mm |
| Синусоидальная вибрация: | : |
| - диапазон частот | 1-5000 Hz |
| - амплитуда ускорения | 30 g |
| Акустические шумы: | : |
| - уровень звукового давления | 170 dB |
| Сопротивление изоляции | 5000 MΩ |
| Механический удар многократное действие: пиковое ударное ускорение | 35 g |
| Механический удар многократное действие: длительность действия | 1 - 3 ms |
| Механический удар однократное действие: пиковое ударное ускорение | 500 g |
| Механический удар однократное действие: длительность действия | 0,1 - 2 ms |
| Интервал рабочих температур | от -60 до +60°С |
| Климатическое исполнениеi | УХЛ |
| Относительная влажность | 98% при температуре +25°С |
| Атмосферное давление | от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa |
| Макс. срок хранения | 15 лет |
| Ресурс | 500 сочленений-расчленений |
| Минимальная наработка | 1000 час. |
