ШР55У31ЭГ3Н Вилка кабельная

Разъём ШР55У31ЭГ3Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 55 - условный размер корпуса; У - кабельная часть с угловым патрубком; 31 - количество контактов; Э - гайка патрубка для экранированного кабеля; Г - вилка (штырь); 3 - сочетание контактов - 14 контактов диаметром 1,5 мм, 14 контактов диаметром 2,5 мм и 3 контакта диаметром 3,5 мм; Н - покрытие контактов - никель. Вставка кабельная ШР55У31ЭГ3Н сочленяется с блочными колодками ШР55П(ПК,СК)31Э(Н)Г3(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР55У31ЭГ3Н Вилка кабельная
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
ТУГЕО.364.107ТУ
Вид приемки "1"
Масса изделия, гр238
Дата выпуска01.01.1986
ТранслитерацияSHR55U31EG3N
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка кабельная угловая
Тип контактакруглый
Количество выводов или контактов31
Условный номер контактного набора3 - 14 контактов Ø 1,5 mm; 14 контактов Ø 2,5 mm; 2 контакта Ø 3,5 mm
Покрытие выводов или контактовNi (никель)
Тип кожуха или патрубкаугловой для экранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР55У31ЭГ3Н
Цвет изделиятемно-серый

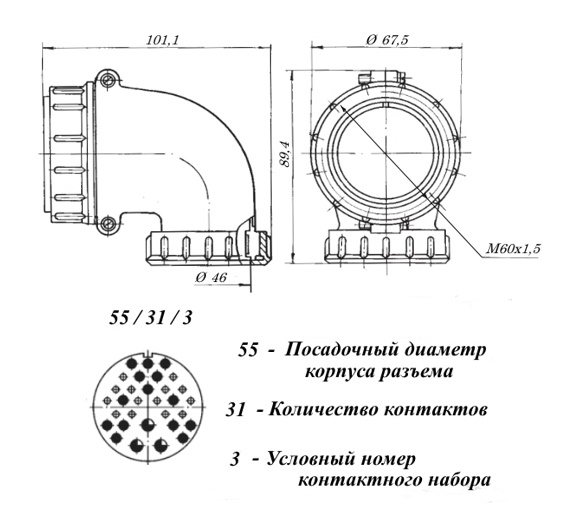

Габаритные размеры L*W*H 89х101 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm; 0,75 mΩ - для контактов Ø 3,5 mm
Номинальное напряжение850 V
Рабочий ток20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm; 40 A - для контактов Ø 3,5 mm
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/c²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
