ШР55П31ЭГ3 Вилка кабельная карболит, бР0.364.028 ТУ(арт. TN-199)

ПО " Коннектор" , Харьков; " 1" - ОТК

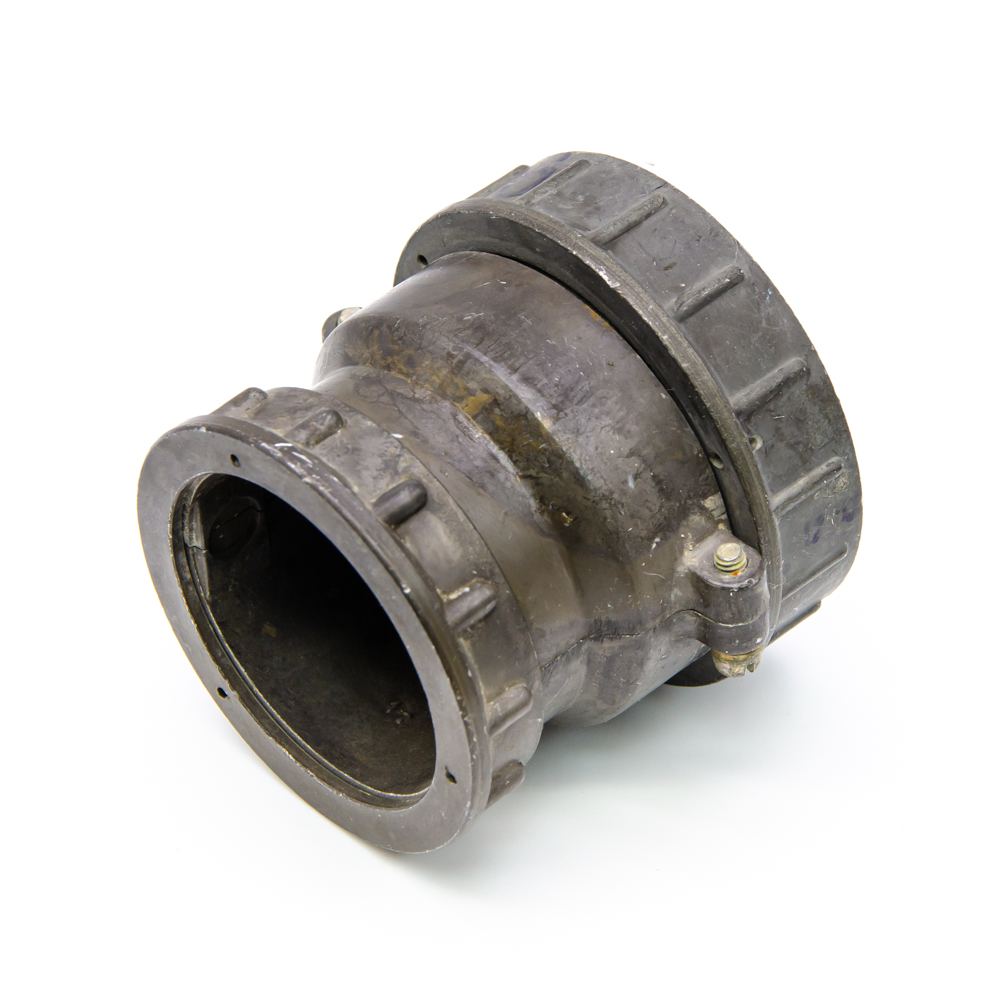

ШР55П31ЭГ3 Вилка кабельная карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 55 - условный размер корпуса; П – кабельная часть с прямым патрубком; 31 - количество контактов; Э - гайка патрубка для экранированного кабеля; Г – вилка (штырь); 3 - сочетание контактов (3 - 14 контактов диаметром 1,5 мм; 14 контактов диаметром 2,5 мм; 3 контакта диаметром 3,5 мм); отсутствие буквы Н - покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются блочные розетки ШР55П31ЭГ3, ШР55ПК31НГ3, ШР55ПК31ЭГ3, ШР55СК31НГ3, ШР55СК31ЭГ3. Вся дополнительная информация находится во вложении на товар, см. pdf –файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР55П31ЭГ3 Вилка кабельная карболит, бР0.364.028 ТУ
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 240
Дата изготовленияi 1976-1991
Транслитерация ShR55P31EG3 Cable plug carbolite, bR0.364.028 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов ШР
Условный размер корпуса 55
Количество контактов 31 контакт
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 3 - 14 контактов Ø 1,5 mm; 14 контактов Ø 2,5 mm; 3 контакта Ø 3,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 14 - Ø 1,5 mm; 14 - Ø 2,5 mm; 3- Ø 3,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M60х1,5 mm

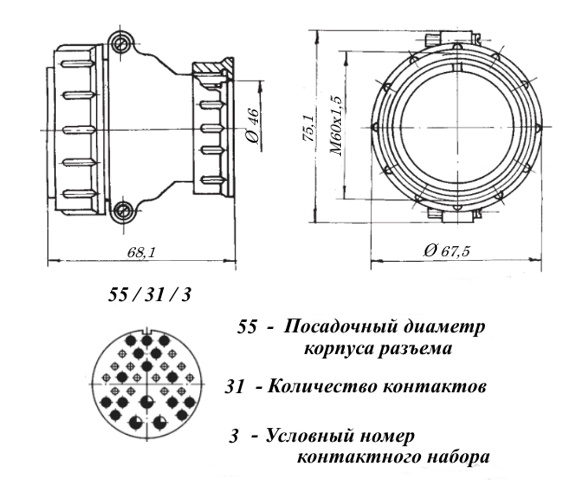

Габаритные размеры L*W*H 68,1х67,5х75,1 mm
Диаметр корпуса 67,5 mm
Длина корпуса 68,1 mm
Высота корпуса 75,1 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShR55P31EG3 Cable plug carbolite, bR0.364.028 TU
Фактическая маркировка ШР55П31ЭГ3
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные розетки 2РТТ, 2РТ-А
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1,5 mm; 17,5 A - для контактов Ø 2,5 mm; 35 A - для контактов Ø 3,5 mm
Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm; 0,75 mΩ - для контактов Ø 3,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
