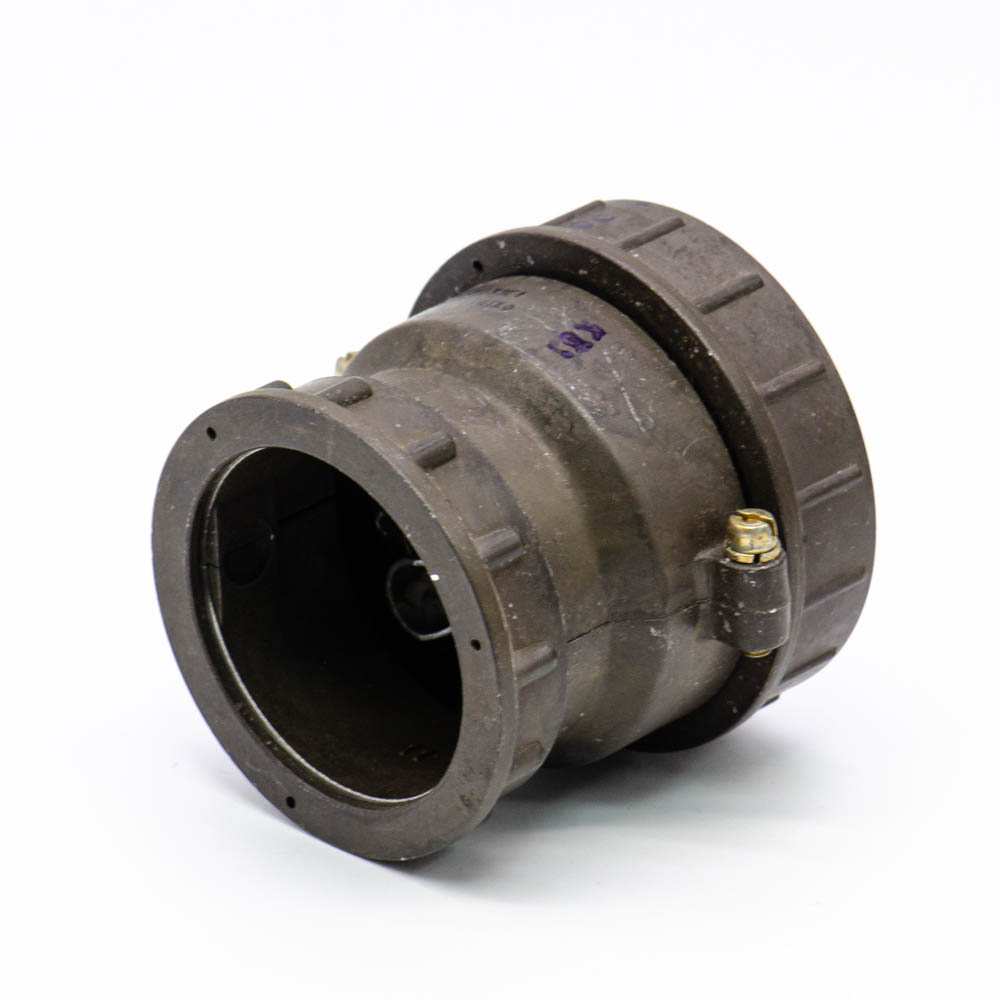

ШР55П23ЭГ1 Вилка кабельная, "5"

ТОВАР НА ЛИКВИДАЦИИ СКИДКИ ДО 90%

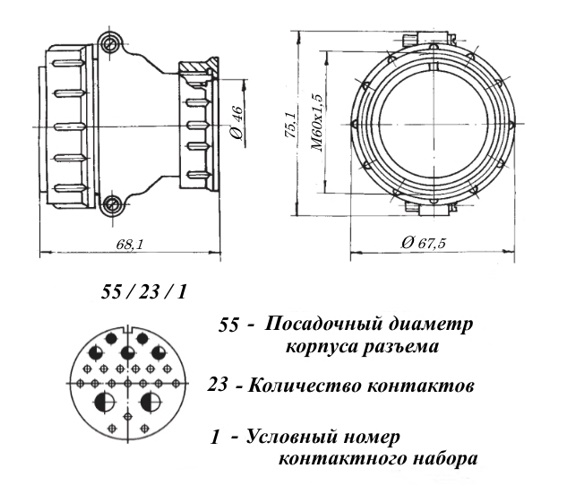

Разъём ШР55П23ЭГ1  предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 55 - условный размер корпуса; П - кабельная часть с прямым патрубком; 23 - количество контактов; Э - гайка патрубка для экранированного кабеля; Г - вилка (штырь); 1 - сочетание контактов - 16 контактов диаметром 1,5 мм, 2 контакта диаметром 2,5 мм, 3 контакта диаметром 3,5 мм и 2 контакта диаметром 5,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Вставка кабельная ШР55П23ЭГ1  сочленяется с блочными колодками ШР55П(ПК,СК)23Э(Н)Г1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР55П23ЭГ1 Вилка кабельная, "5"
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
ТУГЕО.364.107 ТУ
Вид приемки "5"
Масса изделия, гр214
ТранслитерацияSHR55P23EG1
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка кабельная
Тип контактакруглый
Количество выводов или контактов23
Условный номер контактного набора1 - 16 контактов Ø 1,5 mm; 2 контакта Ø 2,5 mm; 3 контакта Ø 3,5 mm; 2 контакта Ø 5,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкапрямой для экранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР55П23ЭГ1
Цвет изделиятемно-серый
Габаритные размеры L*W*H 65х65 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более2,5 mΩ - для Ø 1,5 mm; 1,0 mΩ - для Ø 2,5 mm; 0,75 mΩ - для Ø 3,5 mm; 0,3 mΩ - для Ø 5,5 mm
Номинальное напряжение850 V
Рабочий ток20 A - для Ø 1,5 mm; 35 A - для Ø 2,5 mm; 45 A - для Ø 3,5 mm; 90 A - для Ø 5,5 mm
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/c²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Примечание(2017-2018гг.)
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
