ШР48У2ЭШ9 Розетка кабельная#

ТОВАР НА ЛИКВИДАЦИИ СКИДКИ ДО 90%

Разъём ШР48У2ЭШ9  предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 48 - условный размер корпуса; У - кабельная часть с угловым патрубком; 2 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш - розетка (гнездо); 9 - сочетание контактов - 2 контакта диаметром 9 мм; отсутствие буквы Н - покрытие контактов - серебро. Колодка кабельная ШР48У2ЭШ9  сочленяется с блочными вставками ШР48П(ПК,СК)2Э(Н)Ш9. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР48У2ЭШ9 Розетка кабельная#
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
ТУГЕО.364.107 ТУ
Вид приемки "5"
Масса изделия, гр254
Дата выпуска01.01.1990
ТранслитерацияSHR48U2ESH9
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциярозетка кабельная
Тип контактакруглый
Количество выводов или контактов2
Условный номер контактного набора9 - 2 контакта Ø 9 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкаугловой для экранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР48У2ЭШ9
Цвет изделиятемно-серый

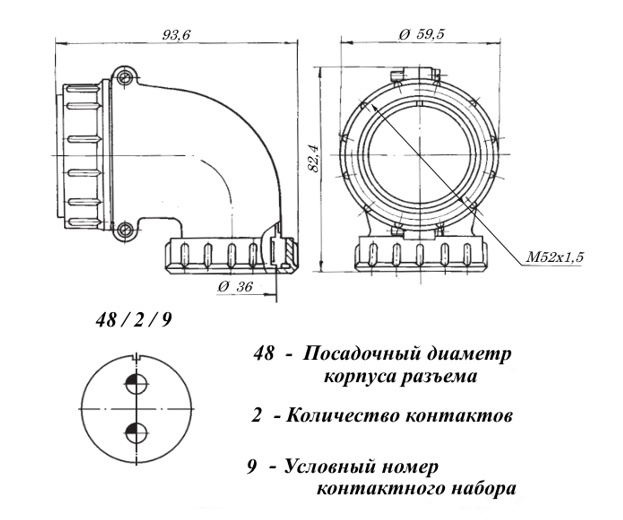

Габаритные размеры L*W*H 78х87 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более0,15 mΩ
Номинальное напряжение850 V
Рабочий ток200 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/с²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
