Скидка на  Конденсаторы электролитические
-20%

ШР40У16ЭГ2 Вилка кабельная, ГЕ0.364.107 ТУ, перекрут(арт. TN-3046)

АО «Нур»; " 5" - ВП, ПЗ
СССР
Артикул (ID): TN-3046
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.107 ТУ
Подробная документация
Аналоги и альтернативы
ID: 283381
На складе 6 шт
  • Цена от 1270 ₽
  • 1 шт 1350 ₽
  • от 5 шт 1270 ₽
Количество
Быстрый заказ

ШР40У16ЭГ2 Вилка кабельная, перекрут - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 40 - условный размер корпуса; У – кабельная часть с угловым патрубком; 16 - количество контактов; Э - гайка патрубка для экранированного кабеля; Г – вилка (штырь); 2 - сочетание контактов (2 - 14 контактов диаметром 1,5 мм; 2 контакта диаметром 2,5 мм); отсутствие буквы Н - покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются блочные розетки ШР40П16ЭГ2, ШР40ПК16НГ2, ШР40ПК16ЭГ2, ШР40СК16НГ2, ШР40СК16ЭГ2. Вся дополнительная информация находится во вложении на товар, см. pdf –файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР40У16ЭГ2 Вилка кабельная, ГЕ0.364.107 ТУ, перекрут
Торговая марка АО «Нур»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 174
Дата изготовленияi 1976-1991
Транслитерация ShR40U16EG2 Cable plug, GE0.364.107 TU, twisted
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов ШР
Условный размер корпуса 40
Количество контактов 16 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 2 - 14 контактов Ø 1,5 mm; 2 контакта Ø 2,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 14 - Ø 1,5 mm; 2 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M45х1,5 mm

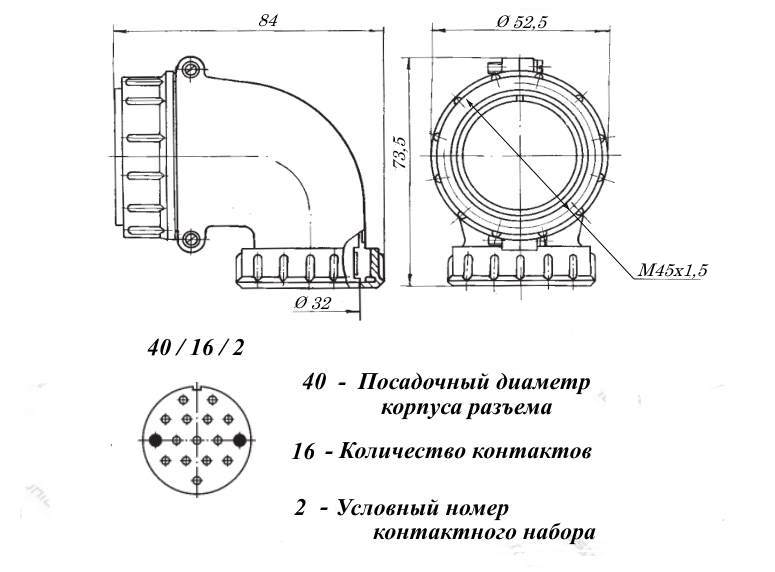

Габаритные размеры L*W*H 83,6х52,5х73,4 mm
Диаметр корпуса 52,5 mm
Длина корпуса 83,6 mm
Высота корпуса 73,4 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Дополнительные характеристики перекрут
Транслитерация ShR40U16EG2 Cable plug, GE0.364.107 TU, twisted
Фактическая маркировка ШР40У16НШ2
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные розетки 2РТТ, 2РТ-А
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1,5 mm; 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
ШР40У16ЭГ2 Вилка кабельная, ГЕ0.364.107 ТУ, перекрут   (datasheet)
