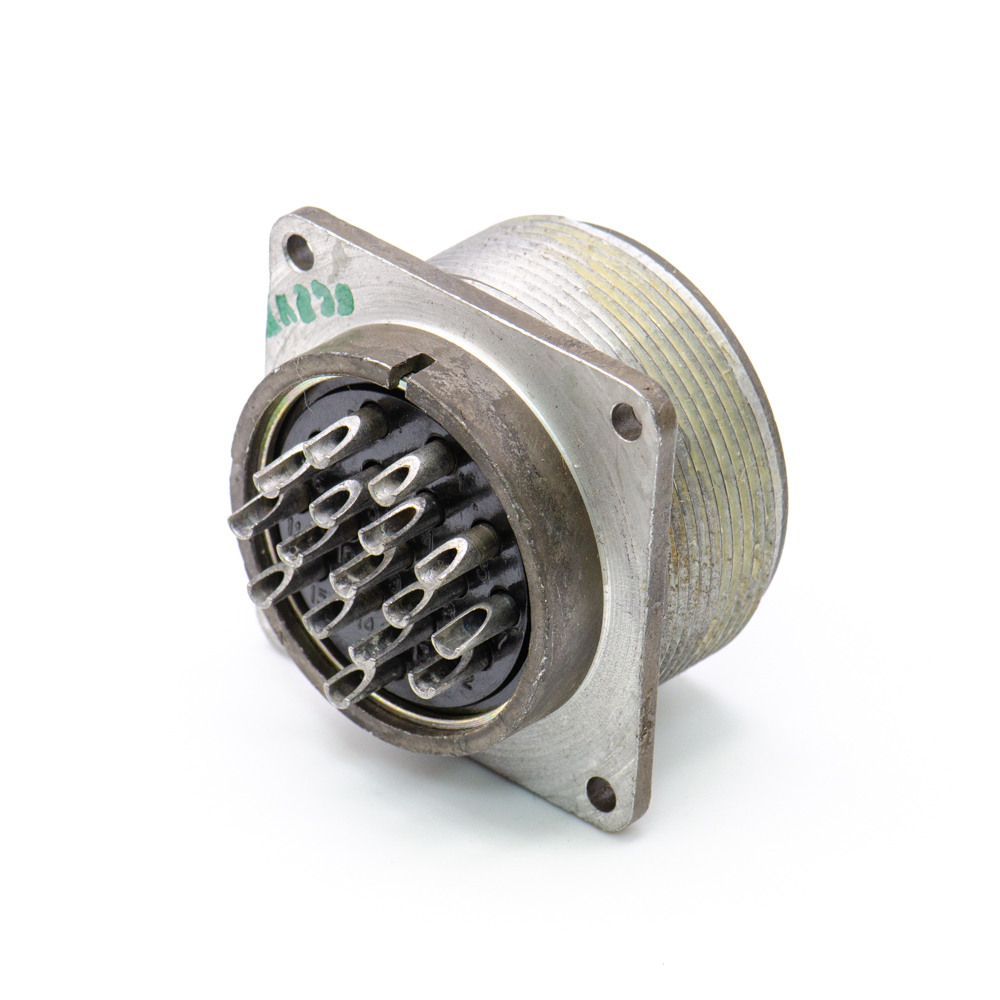

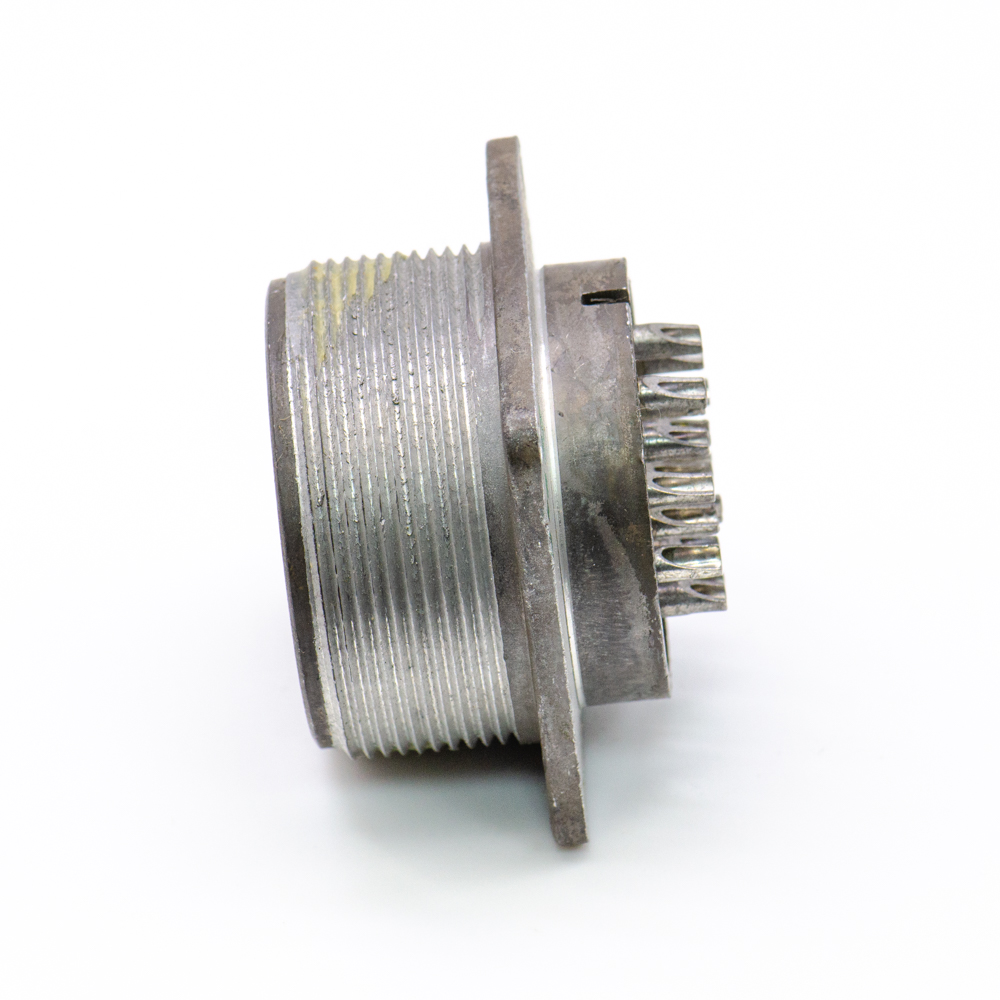

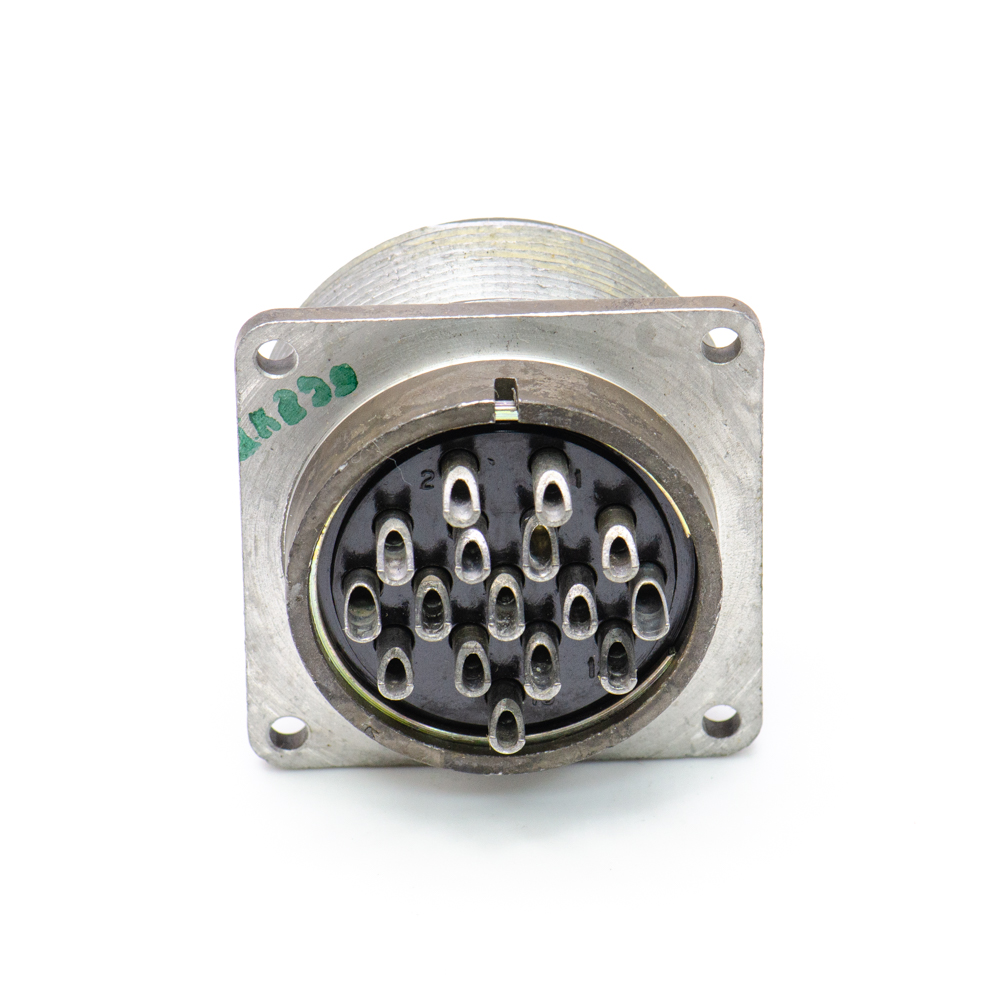

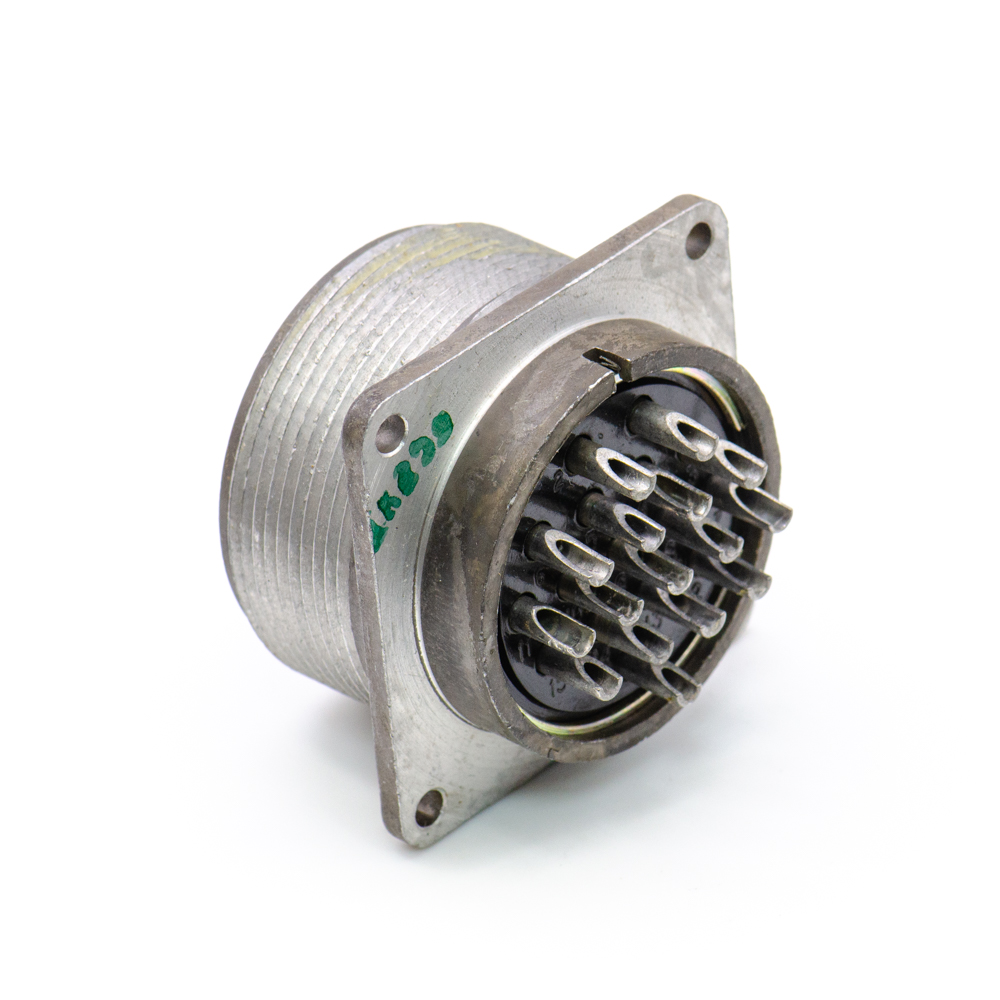

ШР40П16ЭГ2Н Розетка блочная (арт. OP-690)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Разъём ШР40П16ЭГ2Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 40 - условный размер корпуса; П - блочная часть без патрубка; 16 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует - обозначение "Э" - условно);  Г - розетка (гнездо); 2 - сочетание контактов - 16 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм; Н - покрытие контактов - никель. Колодка блочная ШР40П16ЭГ2Н сочленяется с кабельными вставками ШР40П(У)16Э(Н)Г2(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Нур»
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 104
Дата изготовленияi 1976-1991
Транслитерация SHR40P16EG2N
Вид упаковки картонная коробка
Нормы и требования бРО.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей ШР
Условный размер корпуса 40
Количество выводов или контактов 16
Условный номер контактного набора 2 - 14 контактов Ø 1,5 mm; 2 контакта Ø 2,5 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР40П16ЭГ2Н
Цвет изделия темно-серый

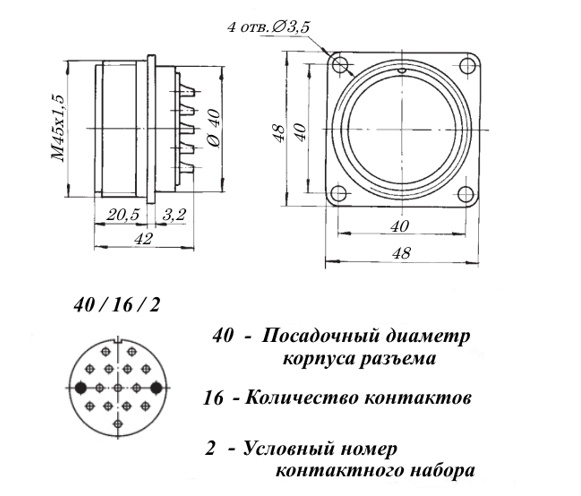

Габаритные размеры L*W*H 48х48х38 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка нет
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm
Номинальное напряжение 850
Рабочий ток 20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
- диапазон частот 1
- амплитуда ускорения 300
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 5 000
Ускорение при механическом ударе многокр. действия 350

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1 000
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
