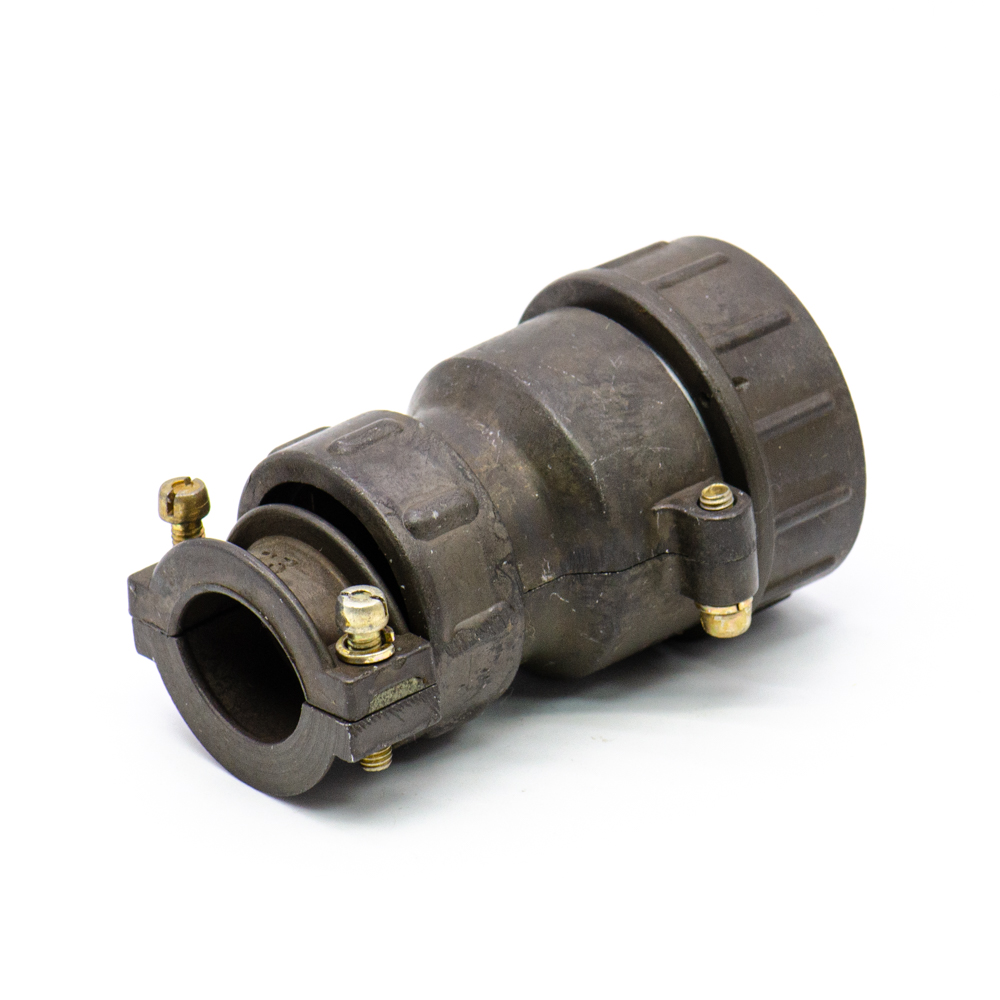

ШР36П7НГ1Н Вилка кабельная (арт. TD-4037)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

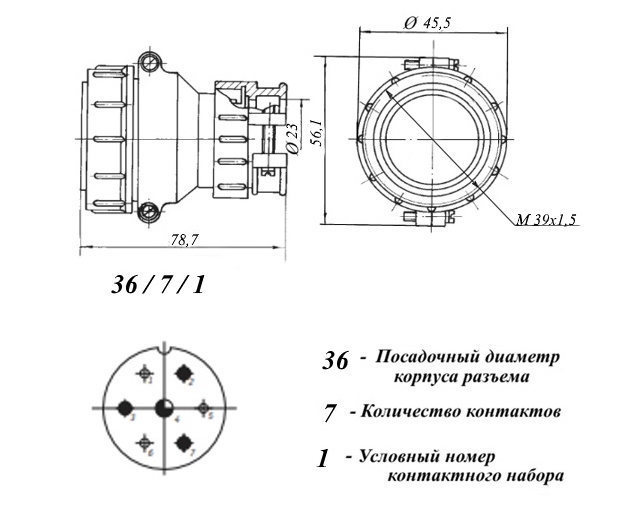

Разъём ШР36П7НГ1Н (Вилка кабельная) предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 36 - условный размер корпуса; П - кабельная часть с прямым патрубком; 7 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г - вилка (штырь); 1 - сочетание контактов - 3 контакта диаметром 2,5 мм; 3 контакта диаметром 1,5 мм;мм; 1 контакт диаметром 3,5мм; отсутствие буквы Н - покрытие контактов - серебро. Отсутствие буквы Н - покрытие контактов - серебро. Колодка кабельная ШР36П7НГ1Н сочленяется с блочными вставками ШР36П(ПК,СК)7Э(Н)Ш1Н. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕО.364.107 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 118
Дата выпуска не указана
Транслитерация SHR36P7NG1N
Состояние упаковки самоупаковка
Кратность упаковки 0
Дата изготовленияi 1976-1991
Нормы и требования ГЕО.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей ШР
Условный размер корпуса 36
Количество выводов или контактов 7
Условный номер контактного набора 1 - 3 контакта Ø 1,5 mm, 3 контакта Ø 2,5 mm, 1 контакт Ø 3,5 mm.
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР36П7НГ1
Цвет изделия темно-серый
Габаритные размеры L*W*H 48х68 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка для неэкранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 10 A - для контактов Ø 1,5 mm; 25 A - для контактов Ø 2,5 mm; 50 A - для контакта Ø 3,5 mm
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/с²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
