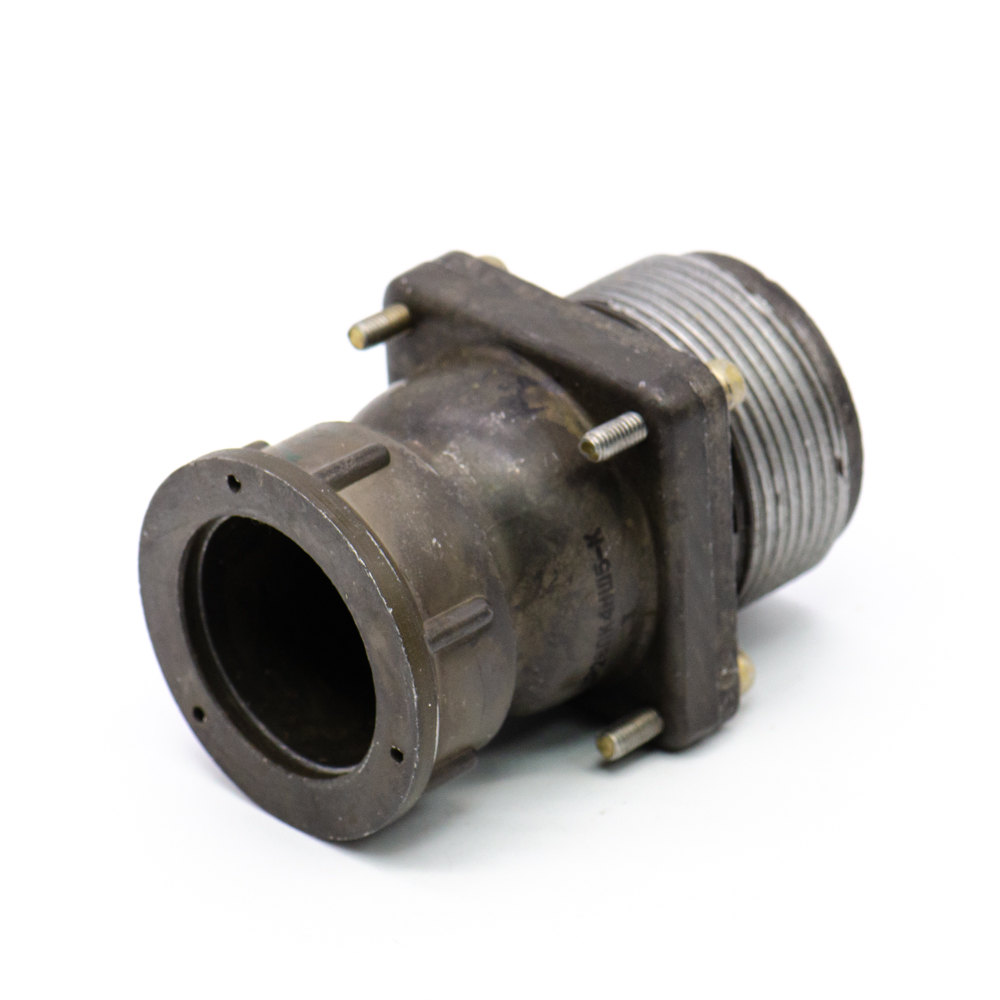

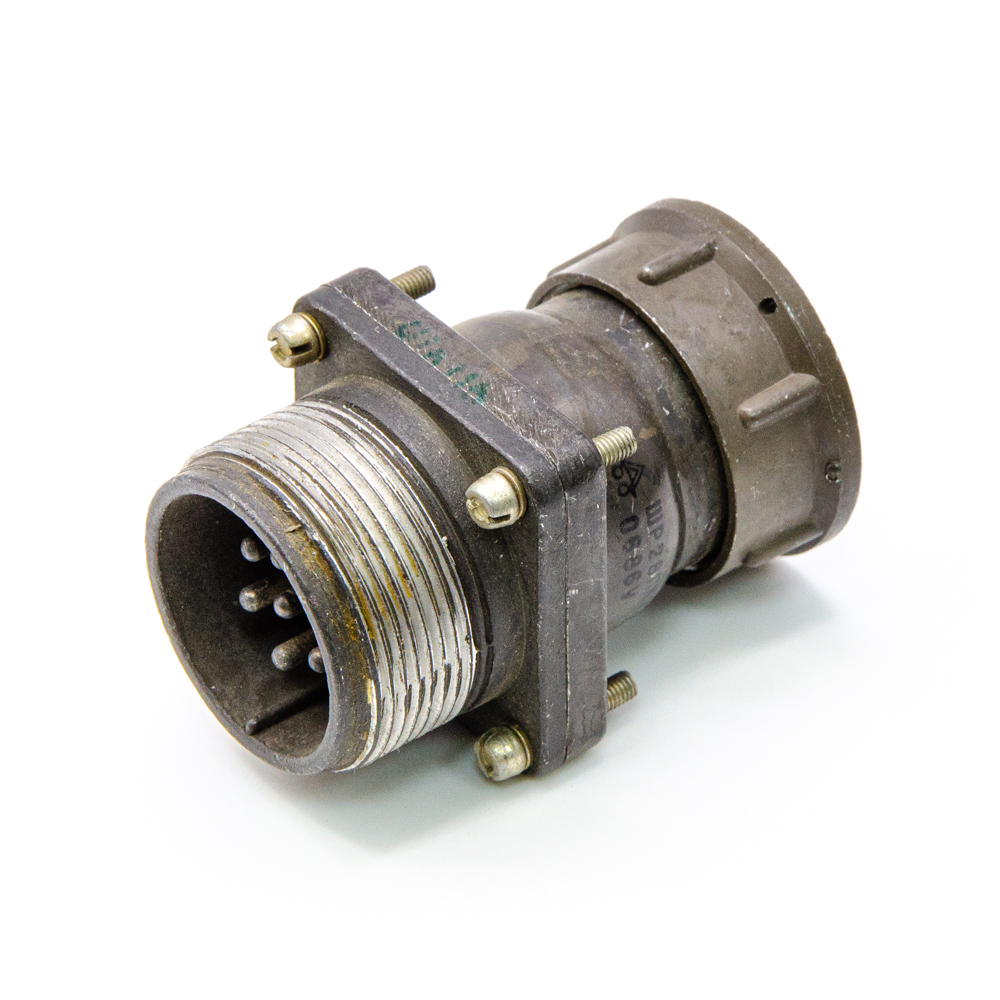

ШР28ПК7ЭШ9Н Вилка блочная, бР0.364.028 ТУ, перекрут(арт. OP-706)

АО «Нур»; " 1" - ОТК

ШР28ПК7ЭШ9Н Вилка блочная, перекрут - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 28 - условный размер корпуса; ПK – блочная часть с прямым патрубком; 7 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш – вилка (штырь); 9 - сочетание контактов (9 - 7 контактов диаметром 2,5 мм); Н - покрытие контактов – никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные розетки ШР28П7ЭШ9Н, ШР28П7НШ9Н, ШР28У7НШ9Н, ШР28У7ЭШ9Н. Вся дополнительная информация находится во вложении на товар, см. pdf –файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР28ПК7ЭШ9Н Вилка блочная, бР0.364.028 ТУ, перекрут
Торговая марка АО «Нур»
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 75
Дата изготовленияi 1976-1991
Транслитерация ShR28PK7ESH9N Block fork, bR0.364.028 TU, twist
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов ШР
Условный размер корпуса 28
Количество контактов 7 контактов
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса Б - приборный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 9 - 7 контактов Ø 2,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 7 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Установочные размеры 30 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M33х1,5 mm

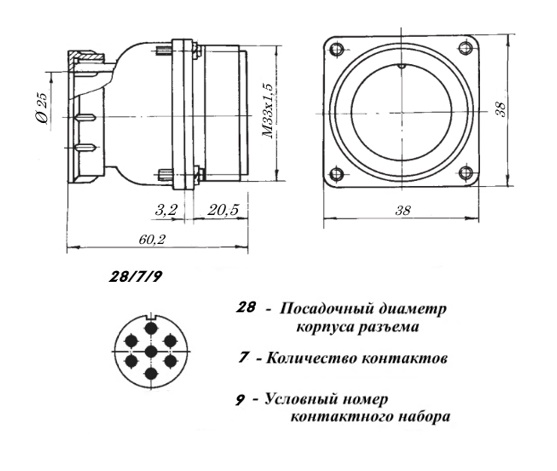

Габаритные размеры L*W*H 38х38х60,2 mm
Длина корпуса 38 mm
Ширина корпуса 38 mm
Высота корпуса 60,2 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Дополнительные характеристики перекрут
Транслитерация ShR28PK7ESH9N Block fork, bR0.364.028 TU, twist
Фактическая маркировка ШР28ПК7НШ9Н, ШР28ПК4НШ5-К
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки 2РТТ, 2РТ-А
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 2 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
