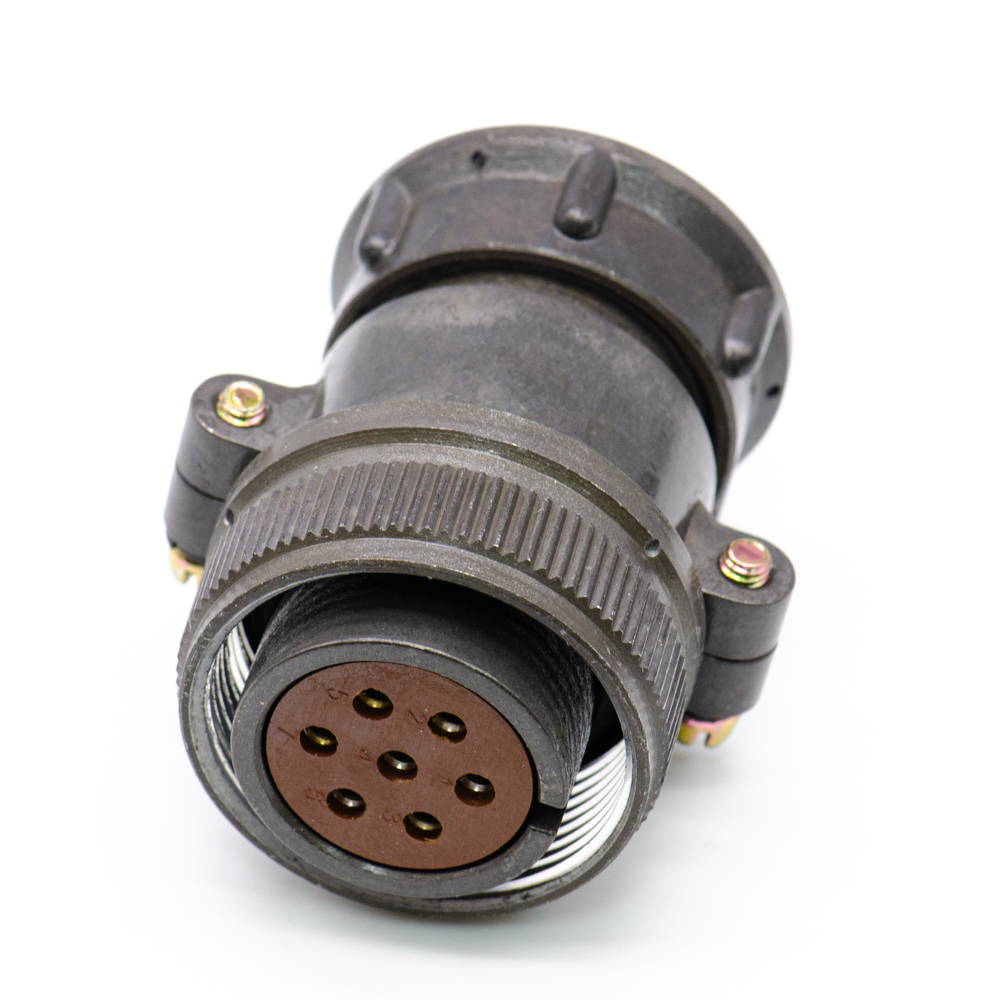

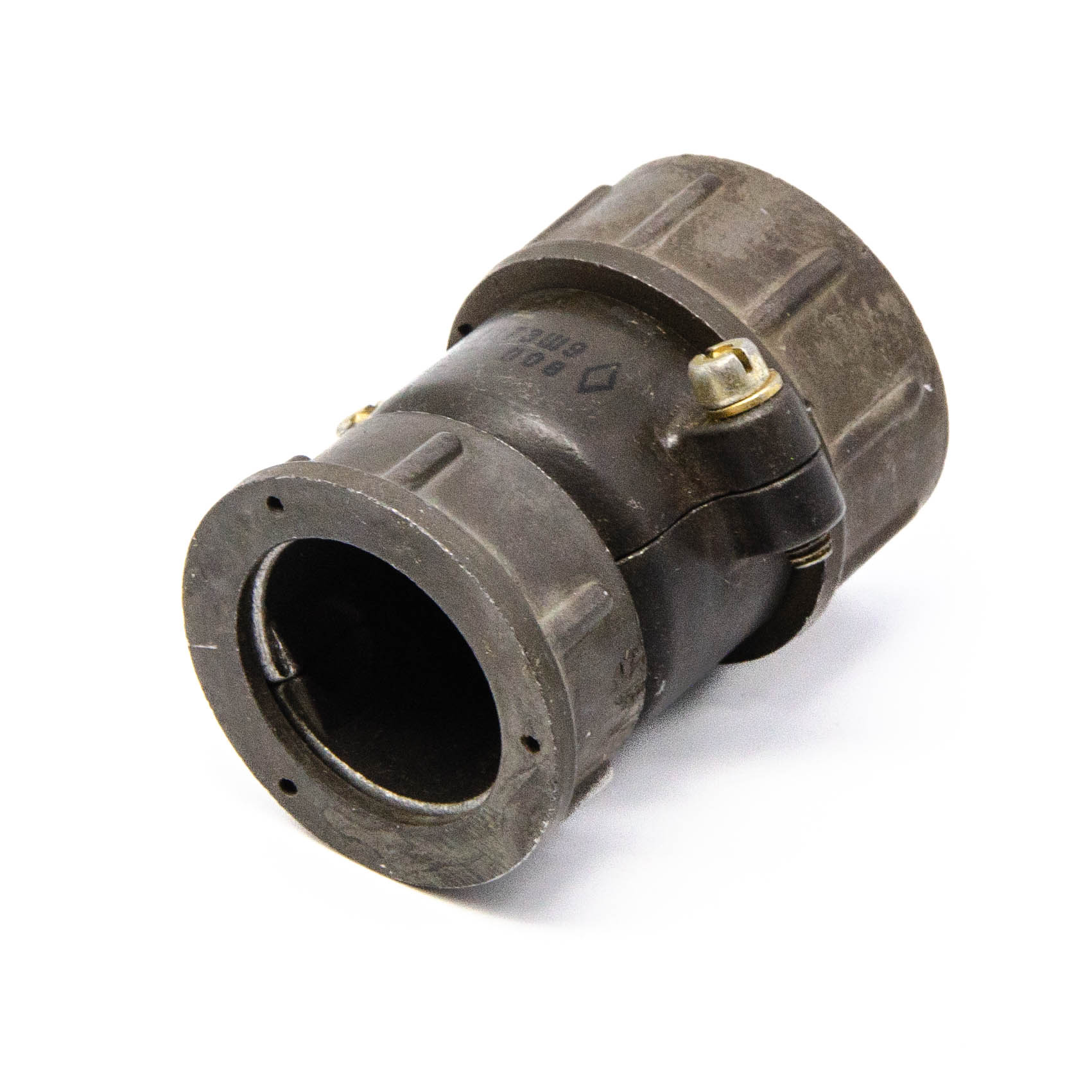

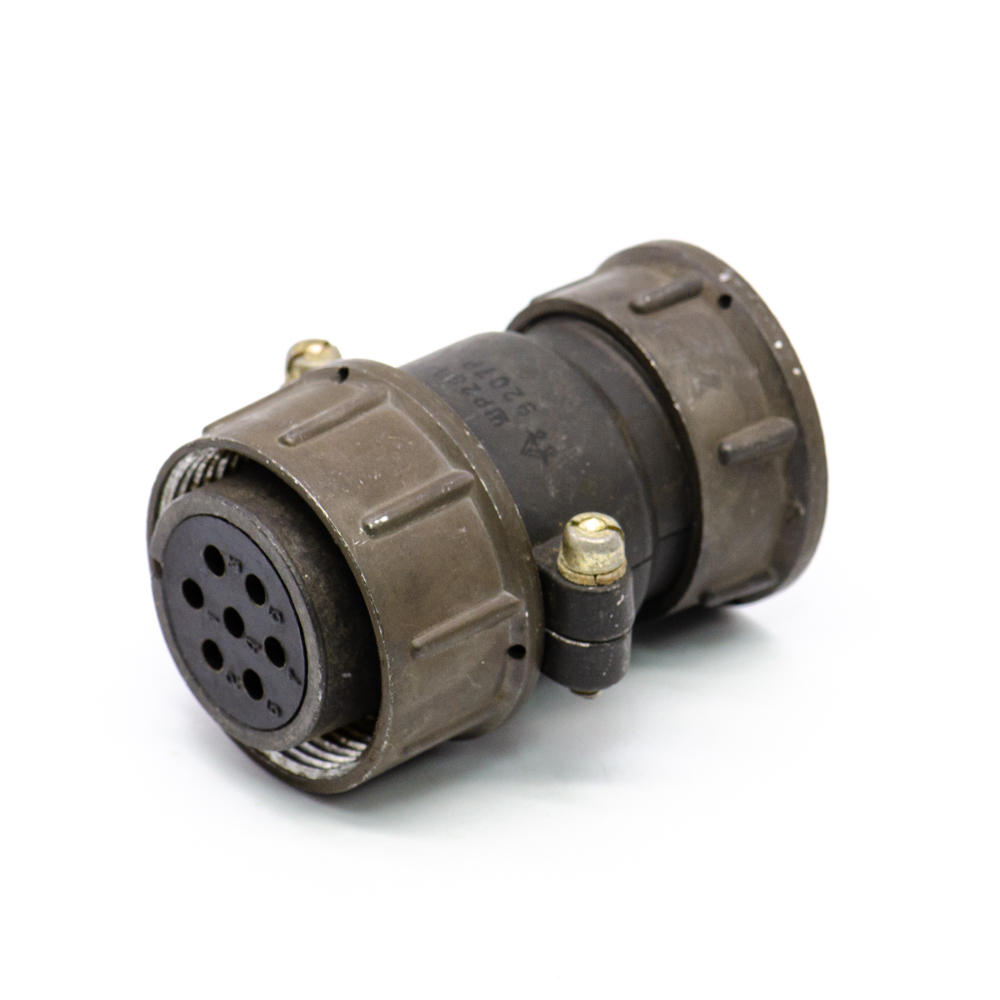

ШР28П7ЭШ9 Розетка кабельная, перекрут, "5"

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Разъём ШР28П7ЭШ9 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 28 - условный размер корпуса; П - кабельная часть с прямым патрубком; 7 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш - розетка (гнездо); 9 - сочетание контактов - 7 контактов диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Колодка кабельная ШР28П7ЭШ9 сочленяется с блочными вставками ШР28П(ПК,СК)7Э(Н)Ш9. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

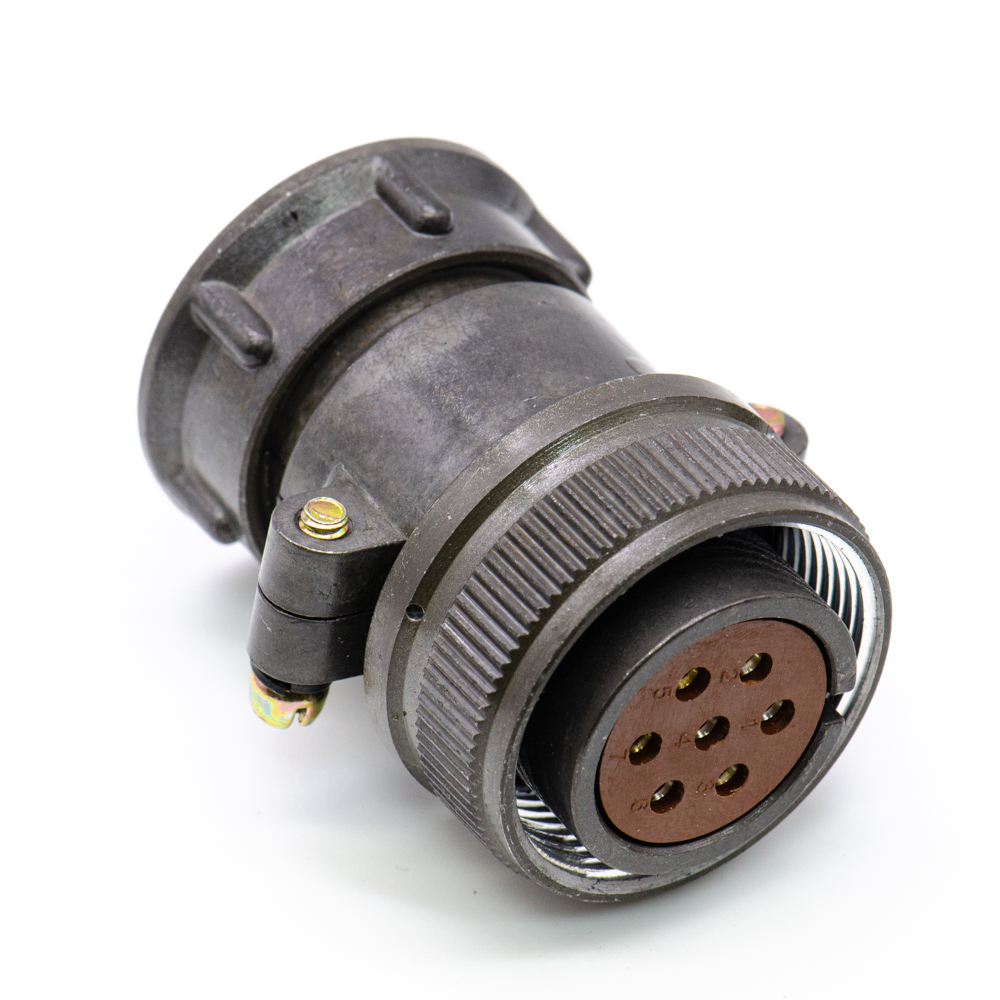

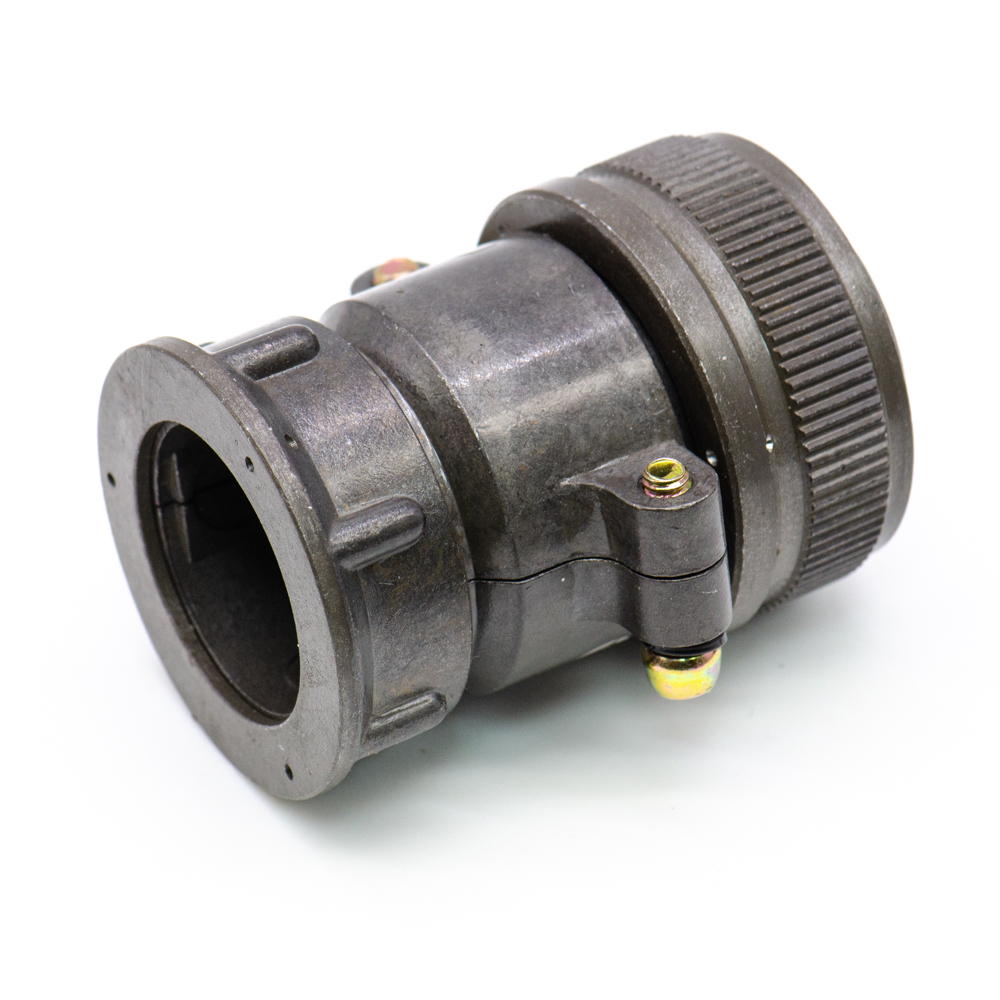

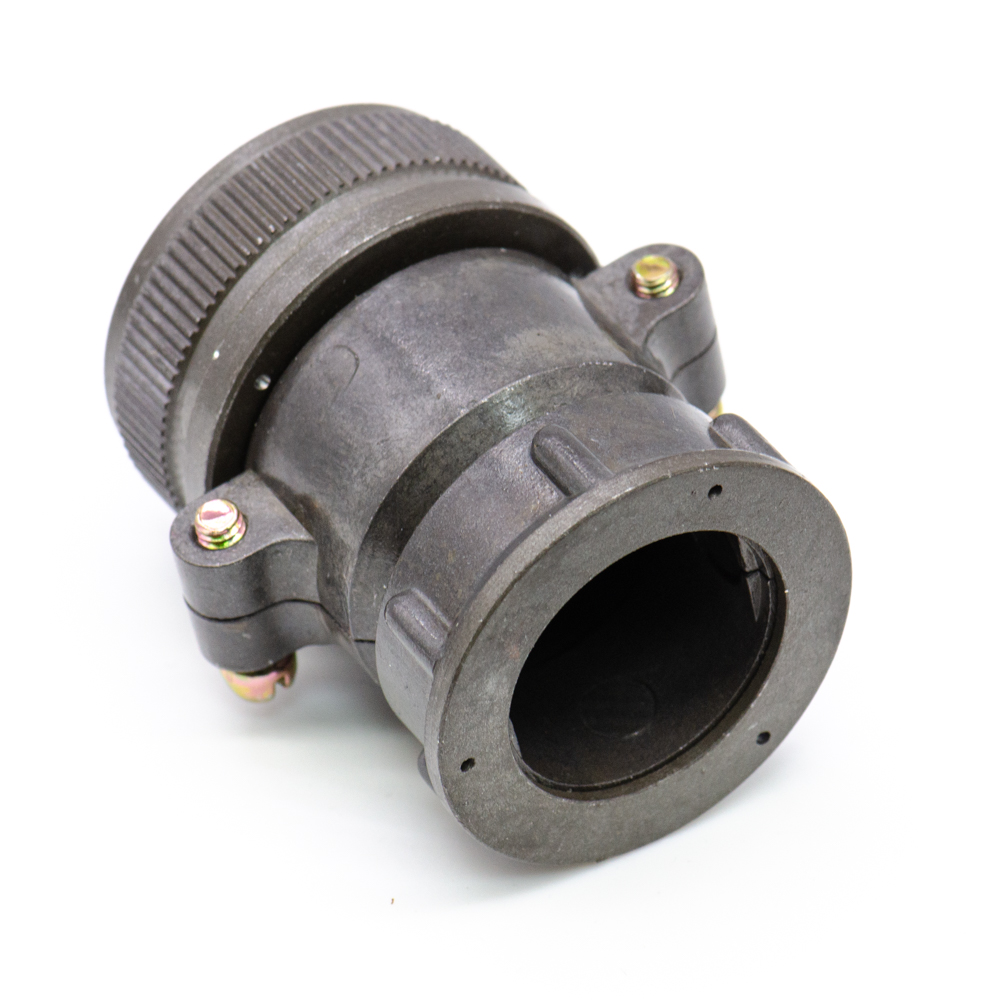

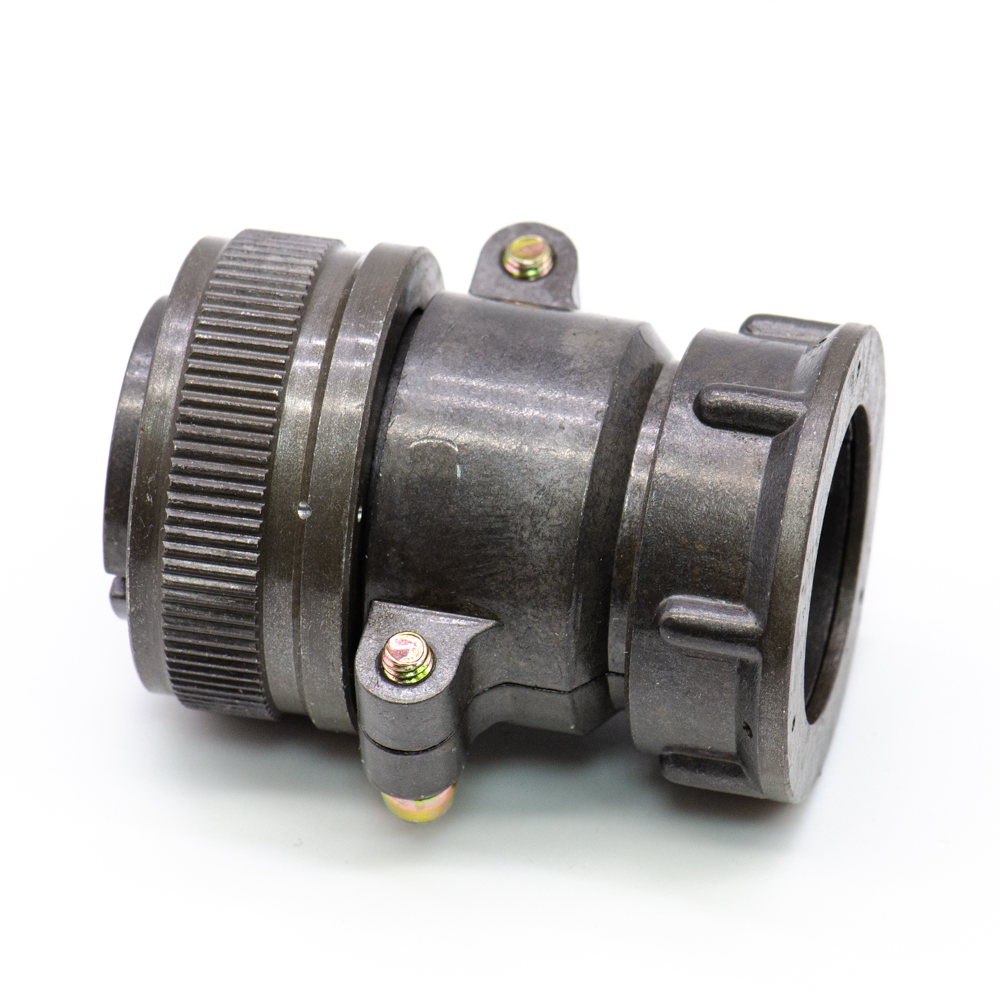

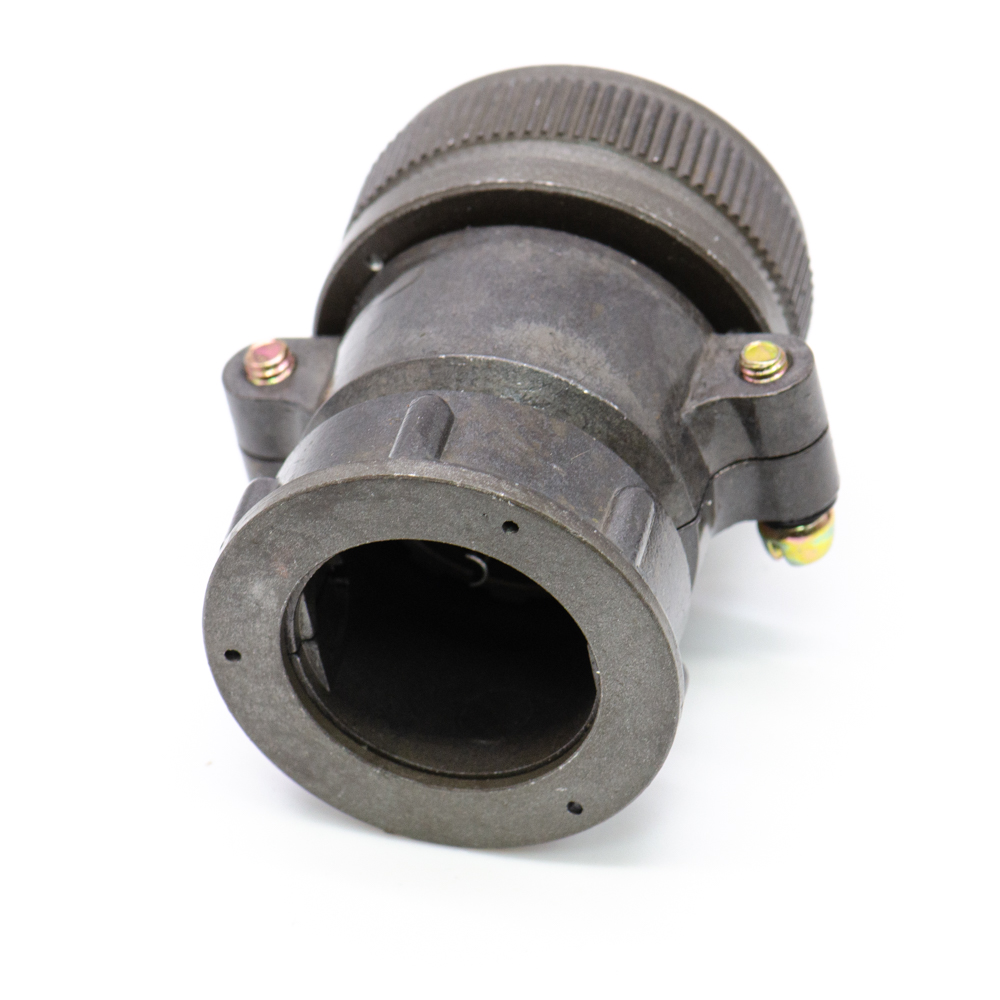

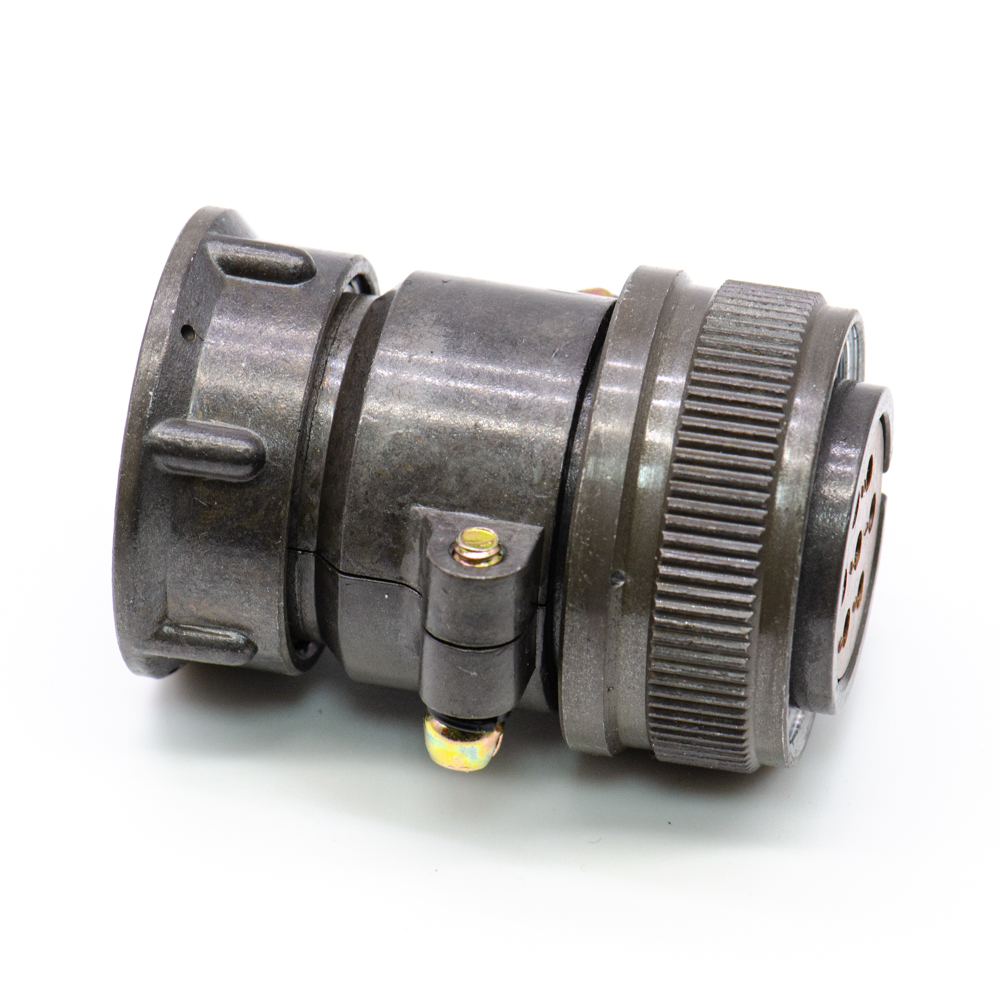

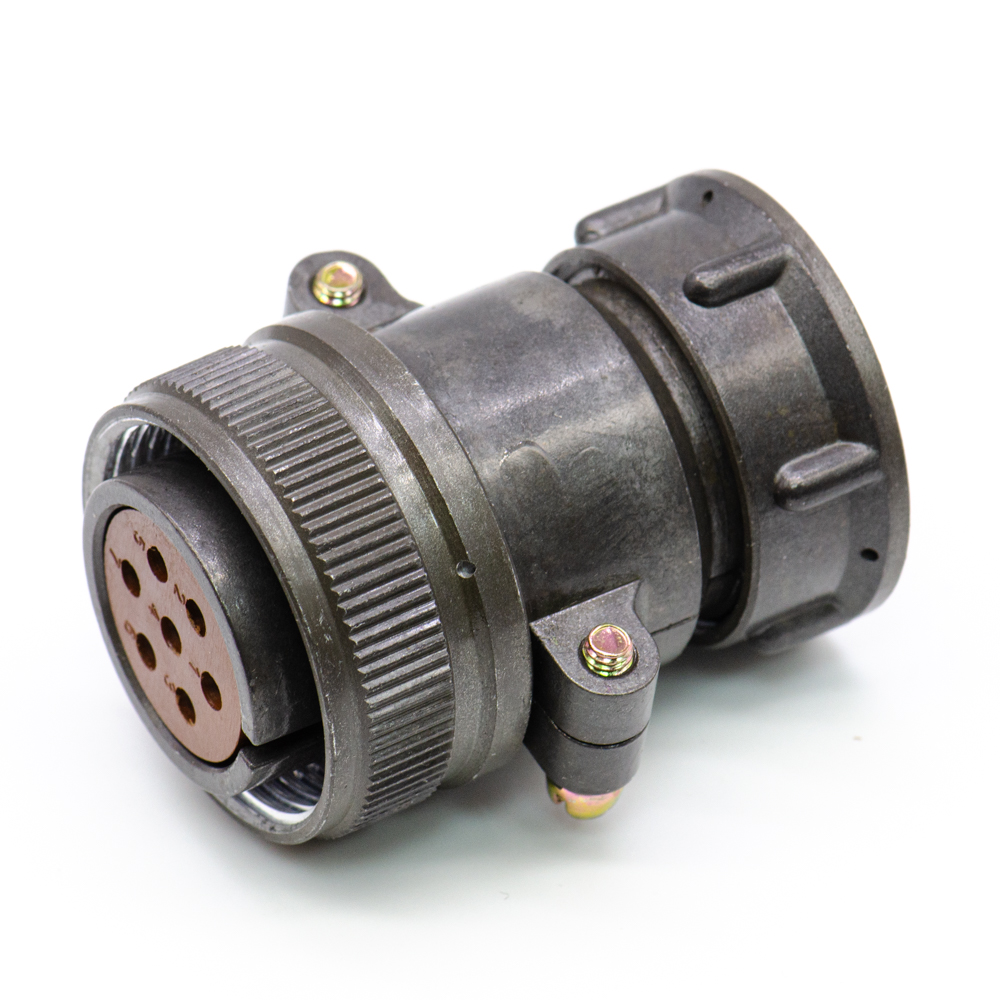

Наименование ШР28П7ЭШ9 Розетка кабельная, перекрут, "5"
Торговая маркаАО "Нур"
Страна происхождения СССР
ТУГЕО.364.107 ТУ
Вид приемки "5"
Масса изделия, гр84
Дата выпуска01.01.1974
ТранслитерацияSHR28P7ESH9
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциярозетка кабельная
Тип контактакруглый
Количество выводов или контактов7
Условный номер контактного набора9 - 7 контактов Ø 2,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкапрямой для экранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР28П7НГ9
Цвет изделиятемно-серый

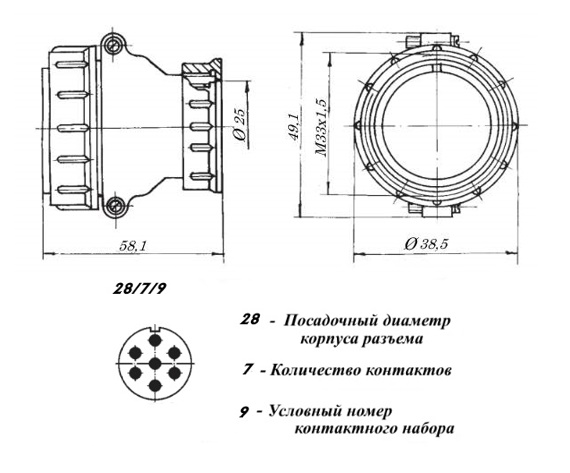

Габаритные размеры L*W*H 58х48 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более1 mΩ
Номинальное напряжение850 V
Рабочий ток35 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/с²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Примечаниеперекрут
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
