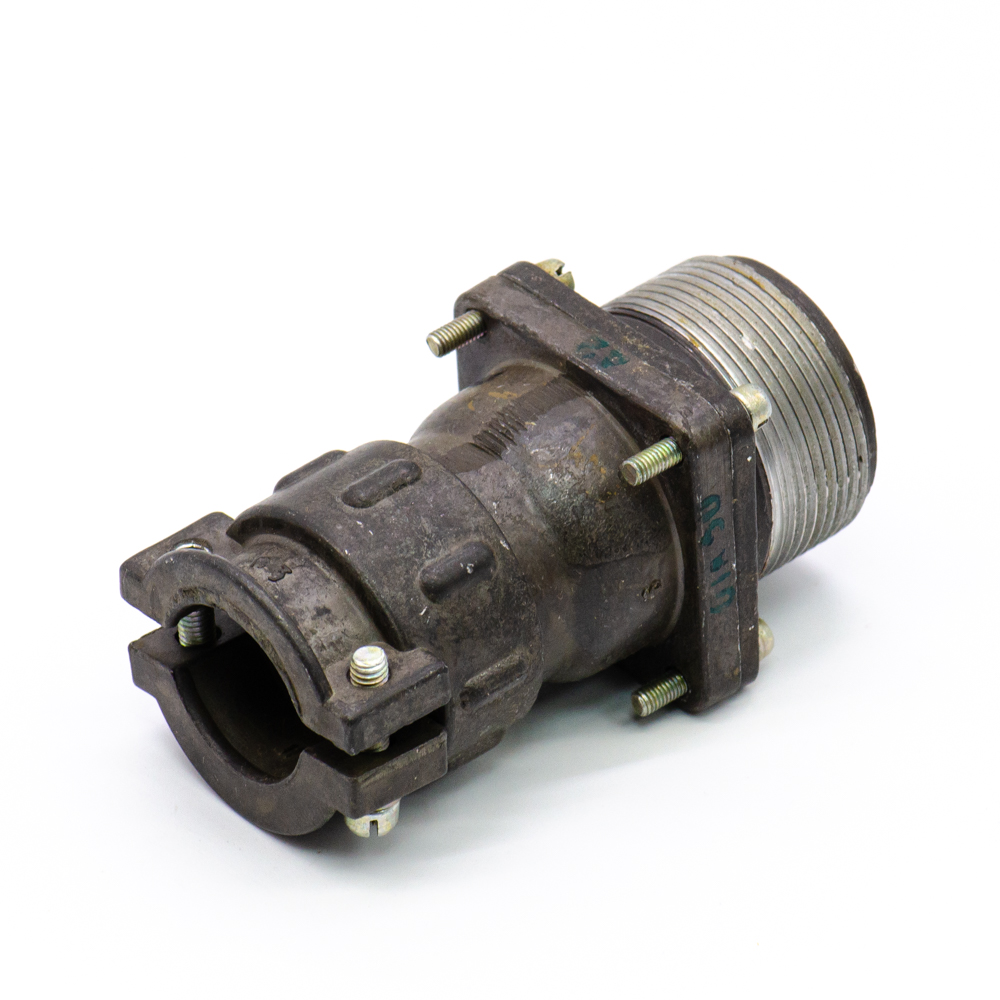

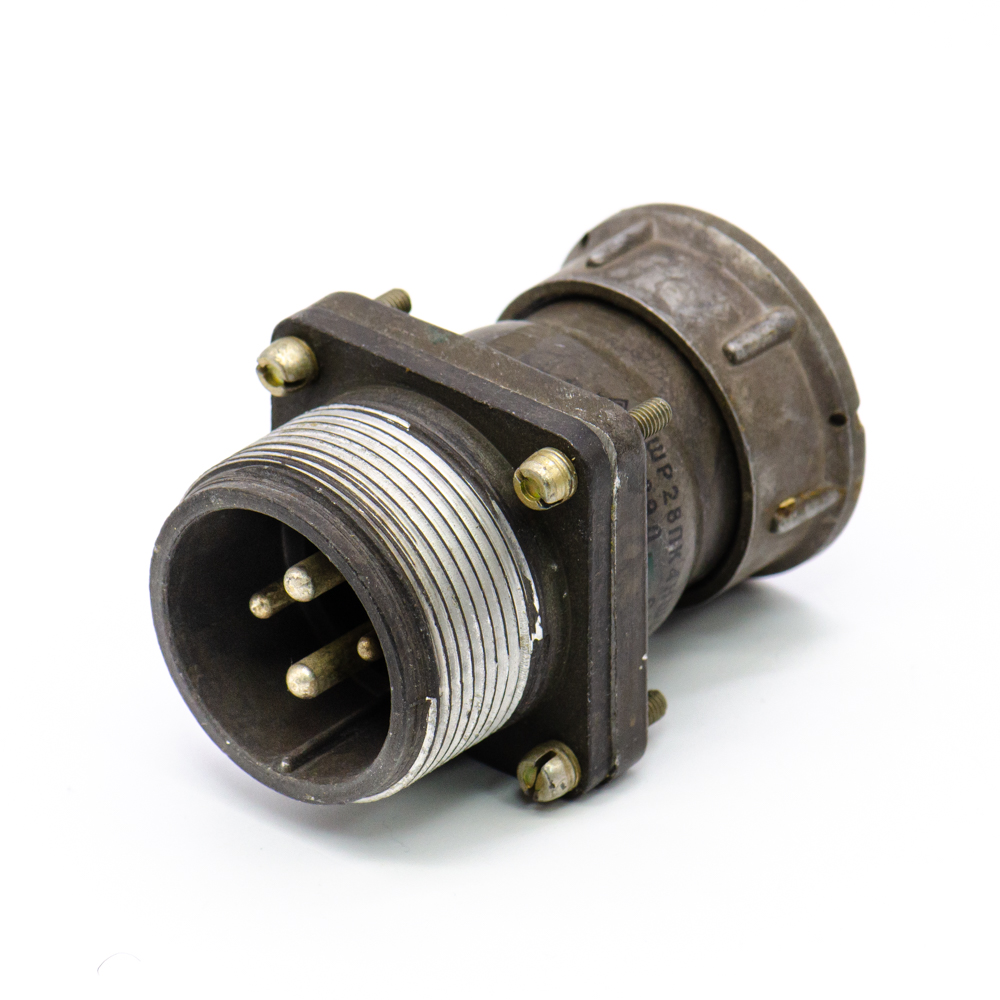

ШР28ПК4НШ5 Вилка блочная, ГЕ0.364.107 ТУ(арт. OP-874)

АО «Нур»; " 5" - ВП, ПЗ

ШР28ПК4НШ5 Вилка блочная - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 28 - условный размер корпуса; ПК – блочная часть с прямым патрубком; 4 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш – вилка (штырь); 5 - сочетание контактов (5 - 2 контакта диаметром 2,5 мм; 2 контакта диаметром 3,5 мм); отсутствие буквы Н - покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные розетки ШР28П4ЭШ5, ШР28П4НШ5, ШР28У4ЭШ5, ШР28У4НШ5. Вся дополнительная информация находится во вложении на товар, см. pdf –файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР28ПК4НШ5 Вилка блочная, ГЕ0.364.107 ТУ
Торговая марка АО «Нур»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 99
Дата изготовленияi 1976-1991
Транслитерация ShR28PK4NSH5 Block fork, GE0.364.107 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов ШР
Условный размер корпуса 28
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 5 - 2 контакта Ø 2,5 mm; 2 контактов Ø 3,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 2 - Ø 2,5 mm; 2 - Ø 3,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Установочные размеры 30 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M33х1,5 mm

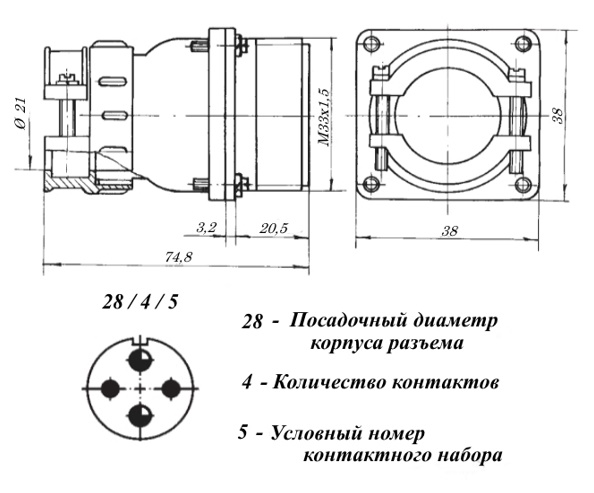

Габаритные размеры L*W*H 38х38х74,8 mm
Длина корпуса 38 mm
Ширина корпуса 38 mm
Высота корпуса 74,8 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShR28PK4NSH5 Block fork, GE0.364.107 TU
Фактическая маркировка ШР28ПК4НШ5
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки 2РТТ, 2РТ-А
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 25 A - для контактов Ø 2,5 mm; 35 A - для контактов Ø 3,5 mm
Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm; 0,75 mΩ - для контактов Ø 3,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
