ШР28П7НШ9 Розетка кабельная, "5", 2022(арт. KP-6157)

к сравнению отложить

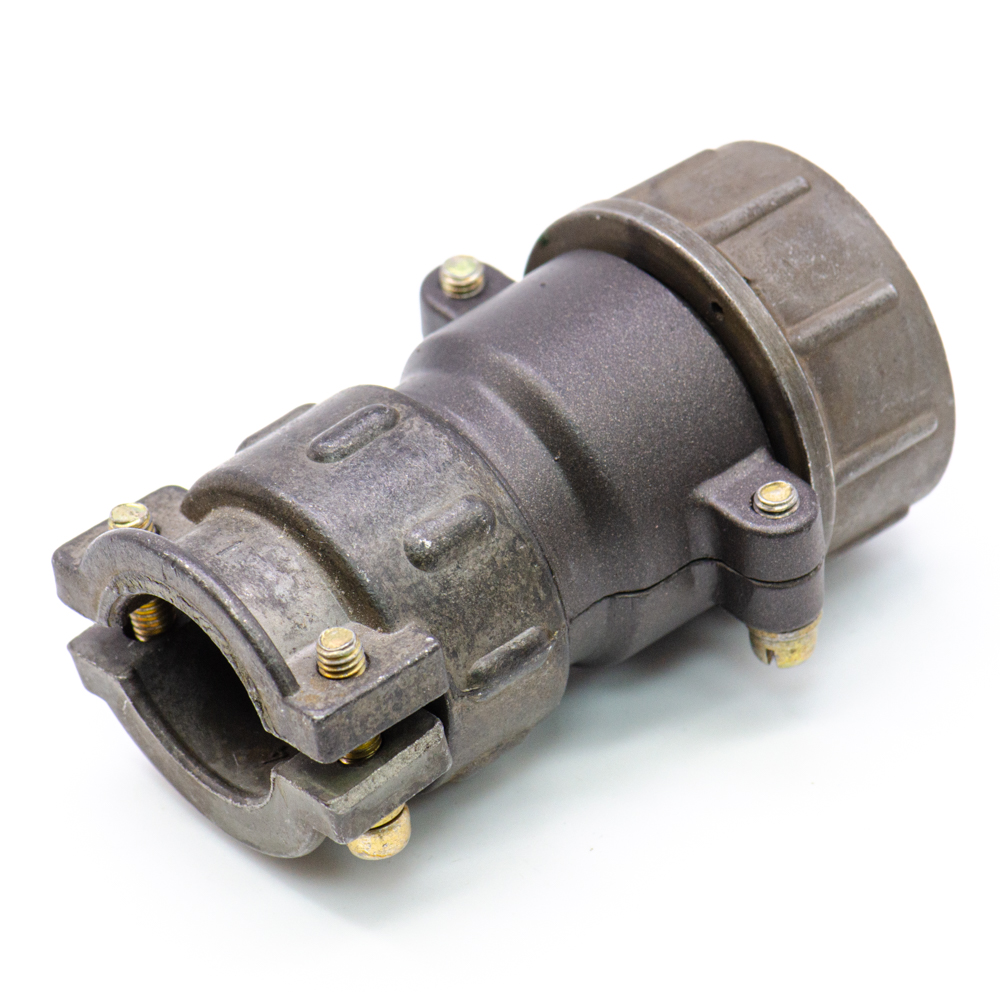

ШР28П7НШ9 Розетка кабельная, "5", 2022 фото

АО «Завод Элекон»

Артикул (ID): KP-6157

Срок отгрузки со склада 1 день (в наличии)
Дата изготовления 2022
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования ГЕО.364.107 ТУ

Подробная документация

Аналоги и альтернативы

ID: 488537

На складе 6 шт

Цена от 2640 ₽
1 шт. 2640 ₽

Количество

Быстрый заказ

Разъём ШР28П7НШ9 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 28 - условный размер корпуса; П - кабельная часть с прямым патрубком; 7 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш - розетка (гнездо); 9 - сочетание контактов - 7 контактов диаметром 2,5 мм; отсутствие буквы. Колодка кабельная ШР28П7НШ9 сочленяется с блочными вставками ШР28П(ПК,СК)7Э(Н)Ш9. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	ШР28П7НШ9 Розетка кабельная, "5", 2022
Торговая марка	АО «Завод Элекон»
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
ТУ	ГЕО.364.107 ТУ
Масса изделия, гр	98,9
Вид упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Транслитерация	SHR28P7NSH9
Нормы и требования	ГЕО.364.107 ТУ
Дата изготовленияi	2022

Основные параметры

Функциональная группа	низкочастотный цилиндрический
Функциональный тип	цилиндрический
Серия низкочастотных соединителей	ШР
Типономинал / Типоконструкция	розетка кабельная
Условный размер корпуса	28
Метод монтажа	объёмный
Метод сочленения	резьбовой
Герметичность	нет
Количество выводов или контактов	7
Покрытие выводов или контактов	Ag (серебро)

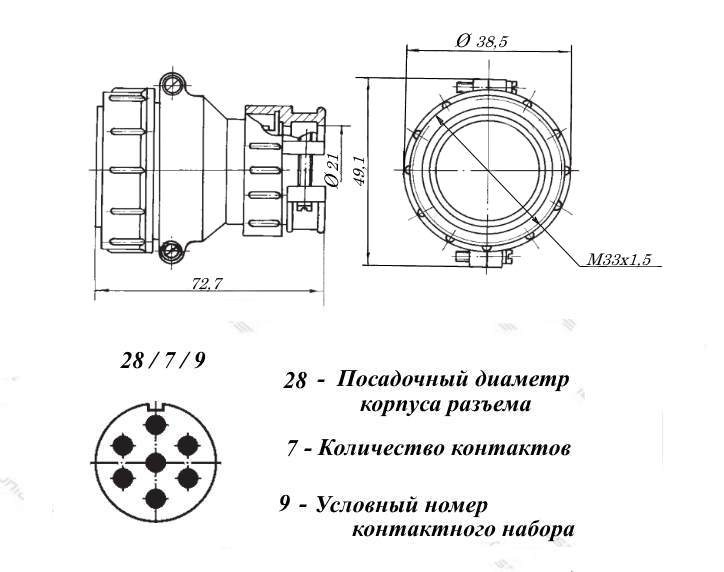

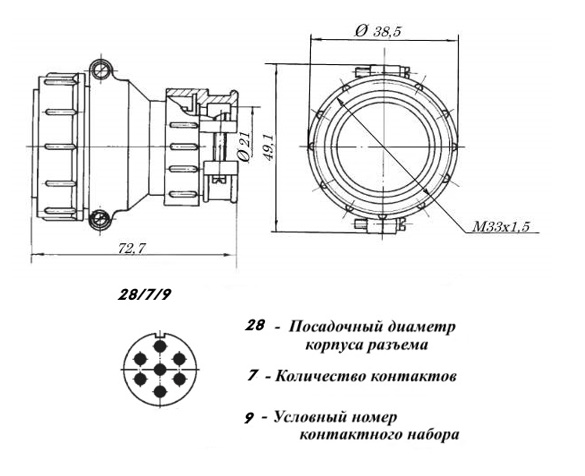

Габаритные размеры LWH	69х49 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	аминопласт
Фактическая маркировка	ШР28П7НШ9
Цвет изделия	темно-серый
Ресурс	500 циклов
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Условный номер контактного набора	9 - 7 контактов Ø 2,5 mm
Тип контактов	гнездо
Гайка патрубка	для неэкранированого кабеля

Технические характеристики

Номинальное напряжение	850 V
Рабочий ток	35 A
Сопротивление изоляции	5000 MΩ
Сопротивление контактов не более	1 mΩ
Ускорение при механическом ударе одиноч. действия	5000 m/с²
Ускорение при механическом ударе многокр. действия	350 m/с²
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²

Условия эксплуатации

Климатическое исполнениеi	УХЛ
Интервал рабочих температур	от -60 до +60°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Относительная влажность	98% при температуре +25°С
Макс. срок хранения	15 лет
Минимальная наработка при температуре max +80°С	1000 час
