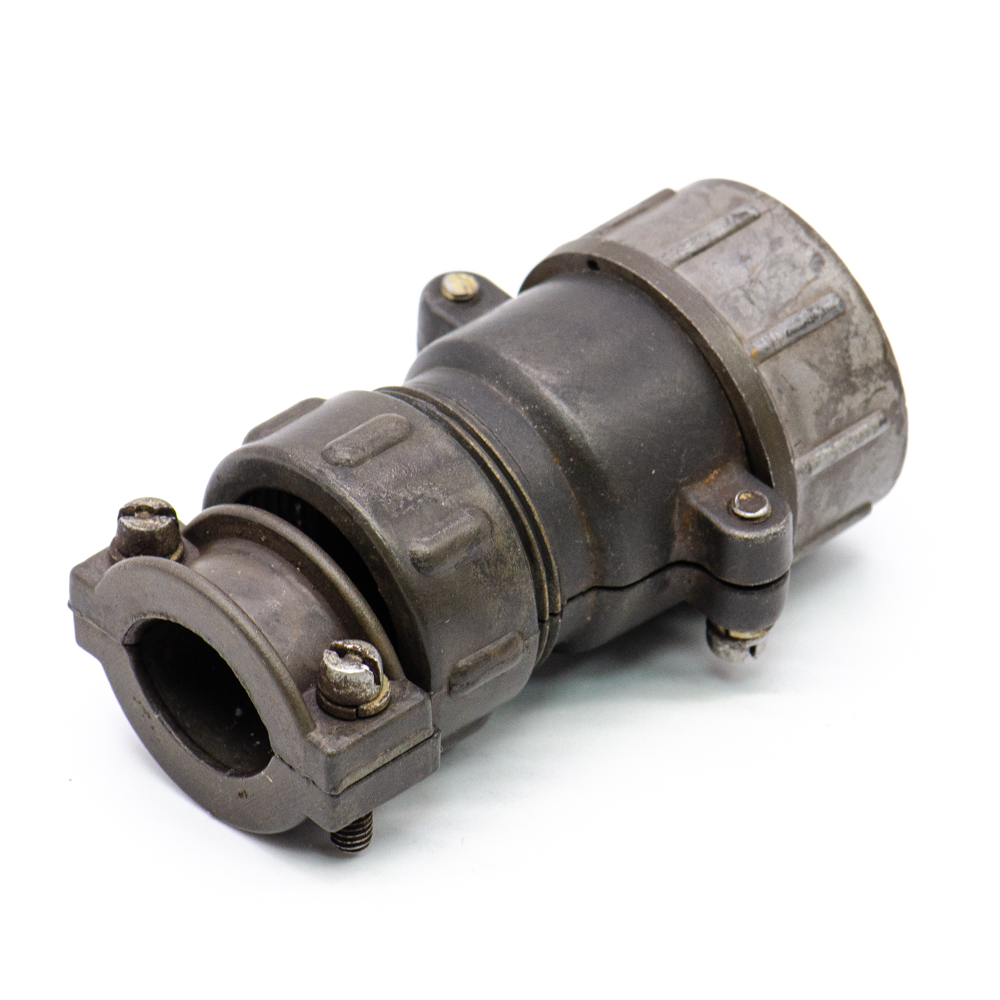

ШР28П7НШ9 Розетка кабельная, "1" (арт. KP-5399)

Разъём ШР28П7НШ9 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 28 - условный размер корпуса; П - кабельная часть с прямым патрубком; 7 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш - розетка (гнездо); 9 - сочетание контактов - 7 контактов диаметром 2,5 мм; отсутствие буквы. Колодка кабельная ШР28П7НШ9 сочленяется с блочными вставками ШР28П(ПК,СК)7Э(Н)Ш9. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Нур»
Страна происхождения
ТУ НКЦС.434410.504ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 98,9
Дата выпуска 1986
Транслитерация SHR28P7NSH9
Вид упаковки самоупаковка
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа низкочастотный цилиндрический
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей ШР
Условный размер корпуса 28
Количество выводов или контактов 7
Условный номер контактного набора 9 - 7 контактов Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР28П7НШ9
Цвет изделия темно-серый

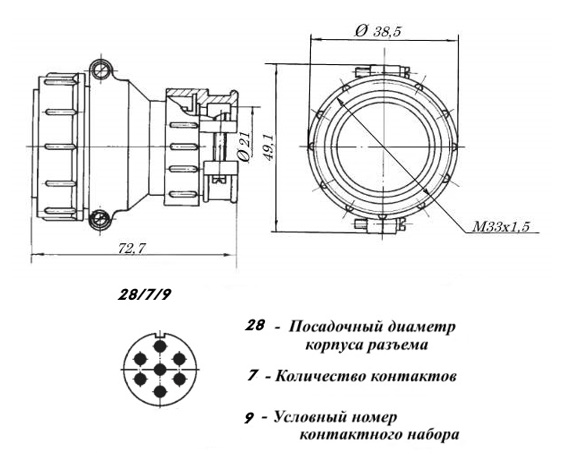

Габаритные размеры L*W*H 69х49 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) аминопласт
Тип контактов гнездо
Гайка патрубка для неэкранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 35 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/с²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
