Скидка на Керамика техническая

-20%

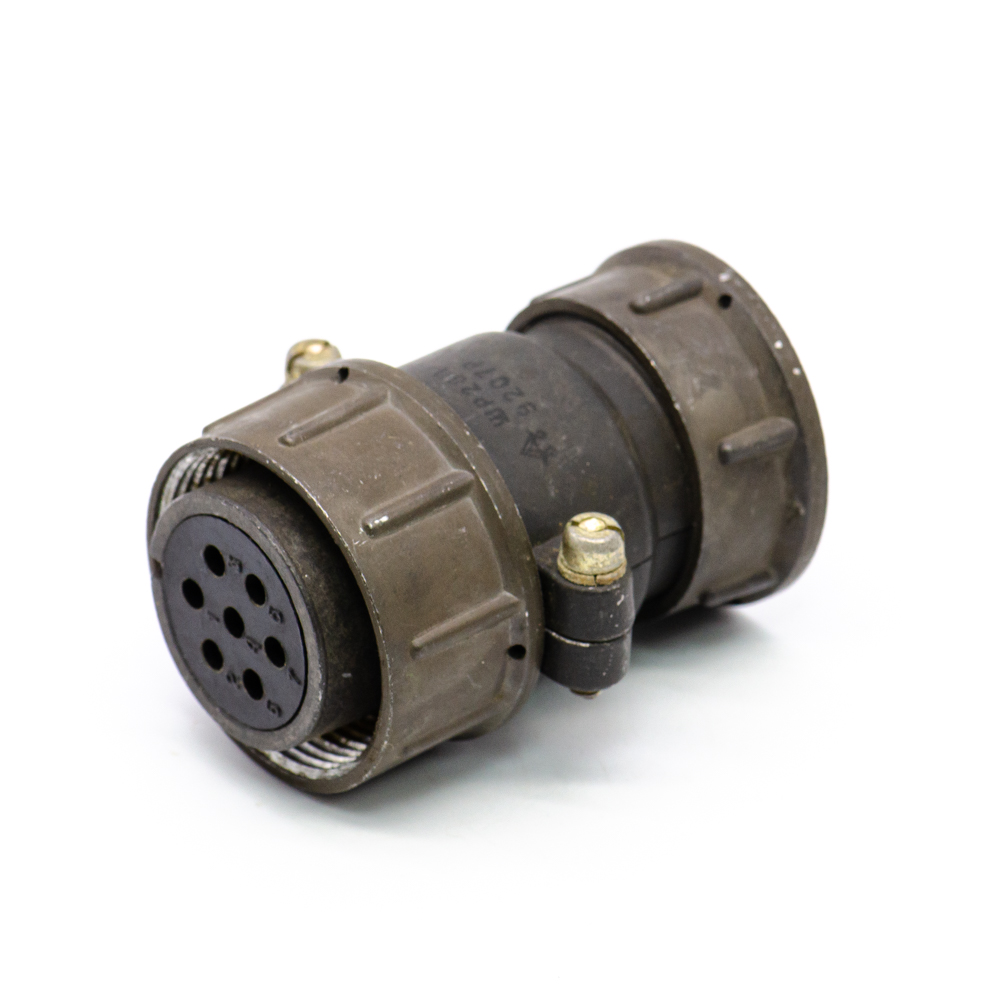

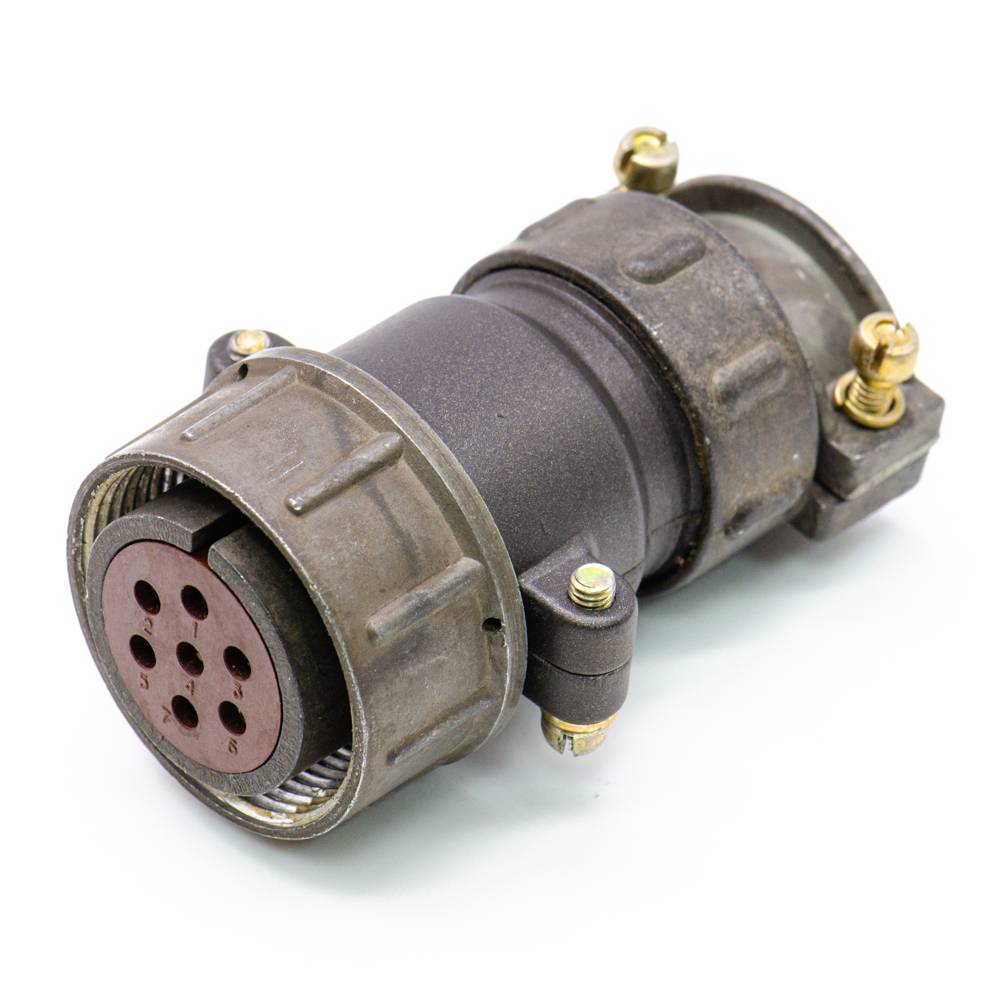

ШР28П7ЭШ9Н Розетка кабельная, Нур (арт. KP-135)

к сравнению отложить

АО «Нур»

Артикул (ID): KP-135

Срок отгрузки со склада 1 день (в наличии)
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
Нормы и требования бРО.364.028 ТУ

Подробная документация

Аналоги и альтернативы

ID: 407604

На складе 4 шт

Цена от
Включая НДС
890 ₽
1 шт. 890 ₽

Количество

Быстрый заказ

Разъём ШР28П7ЭШ9Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 28 - условный размер корпуса; П - кабельная часть с прямым патрубком; 7 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш - розетка (гнездо); 9 - сочетание контактов - 7 контактов диаметром 2,5 мм; Н - покрытие контактов - никель. Колодка кабельная ШР28П7ЭШ9Н сочленяется с блочными вставками ШР28П(ПК,СК)7Э(Н)Ш9Н. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	АО «Нур»
Страна происхождения
Вид приемки i	"1"- ОТК
Масса изделия, гр	84
Дата изготовленияi	1976-1991
Транслитерация	SHR28P7ESH9N
Вид упаковки	самоупаковка
Состояние упаковки	самоупаковка
Нормы и требования	бРО.364.028 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	ШР
Условный размер корпуса	28
Количество выводов или контактов	7
Условный номер контактного набора	9 - 7 контактов Ø 2,5 mm
Покрытие выводов или контактов	Ni (никель)
Тип кожуха или патрубка	прямой для экранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШР28П7ЭШ9Н
Цвет изделия	темно-серый

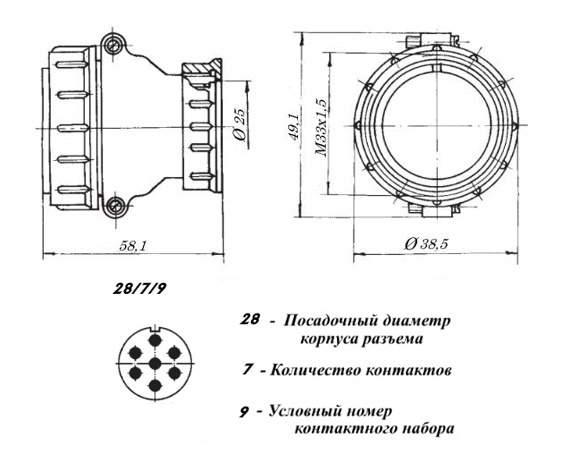

Габаритные размеры LWH	44х54 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	аминопласт
Тип контактов	гнездо
Гайка патрубка	для экранированого кабеля
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	2 mΩ
Номинальное напряжение	850 V
Рабочий ток	25 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	5000 m/с²
Ускорение при механическом ударе многокр. действия	350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15 ktn
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Срок отгрузки со склада	1 день (в наличии)
