ШР28П7ЭГ9 Вилка кабельная, перекрут

ТОВАР НА ЛИКВИДАЦИИ СКИДКИ ДО 90%

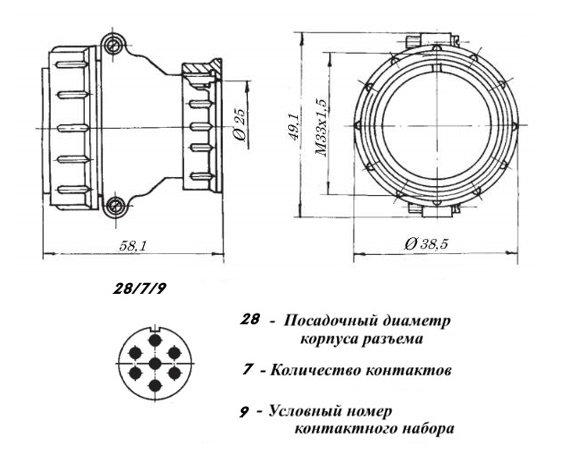

Разъём ШР28П7ЭГ9 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 28 - условный размер корпуса; П - кабельная часть с прямым патрубком; 7 - количество контактов; Э - гайка патрубка для экранированного кабеля; Г - вилка (штырь); 9 - сочетание контактов - 7 контактов диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Вставка кабельная ШР28П7ЭГ9 сочленяется с блочными колодками ШР28П(ПК,СК)7Э(Н)Г9. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР28П7ЭГ9 Вилка кабельная, перекрут
Торговая маркаАО "Нур"
Страна происхождения СССР
ТУГЕО.364.107 ТУ
Вид приемки "1"
Масса изделия, гр66
Дата выпуска01.01.1981
ТранслитерацияSHR28P7EG9
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка кабельная
Тип контактакруглый
Количество выводов или контактов7
Условный номер контактного набора9 - 7 контактов Ø 2,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкапрямой для экранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР28П7НГ9
Цвет изделиятемно-серый
Габаритные размеры L*W*H 48х54 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более1 mΩ
Номинальное напряжение850 V
Рабочий ток35 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/с²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Примечаниеперекрут
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
