ШР20ПК4НГ8 Розетка блочная карболит, бР0.364.028 ТУ, перекрут.(арт. TO-3239)

ОАО «Каскад», г. Черкесск; " 1" - ОТК
СССР
Артикул (ID): TO-3239
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.028 ТУ
Подробная документация
Аналоги и альтернативы
ID: 332303
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

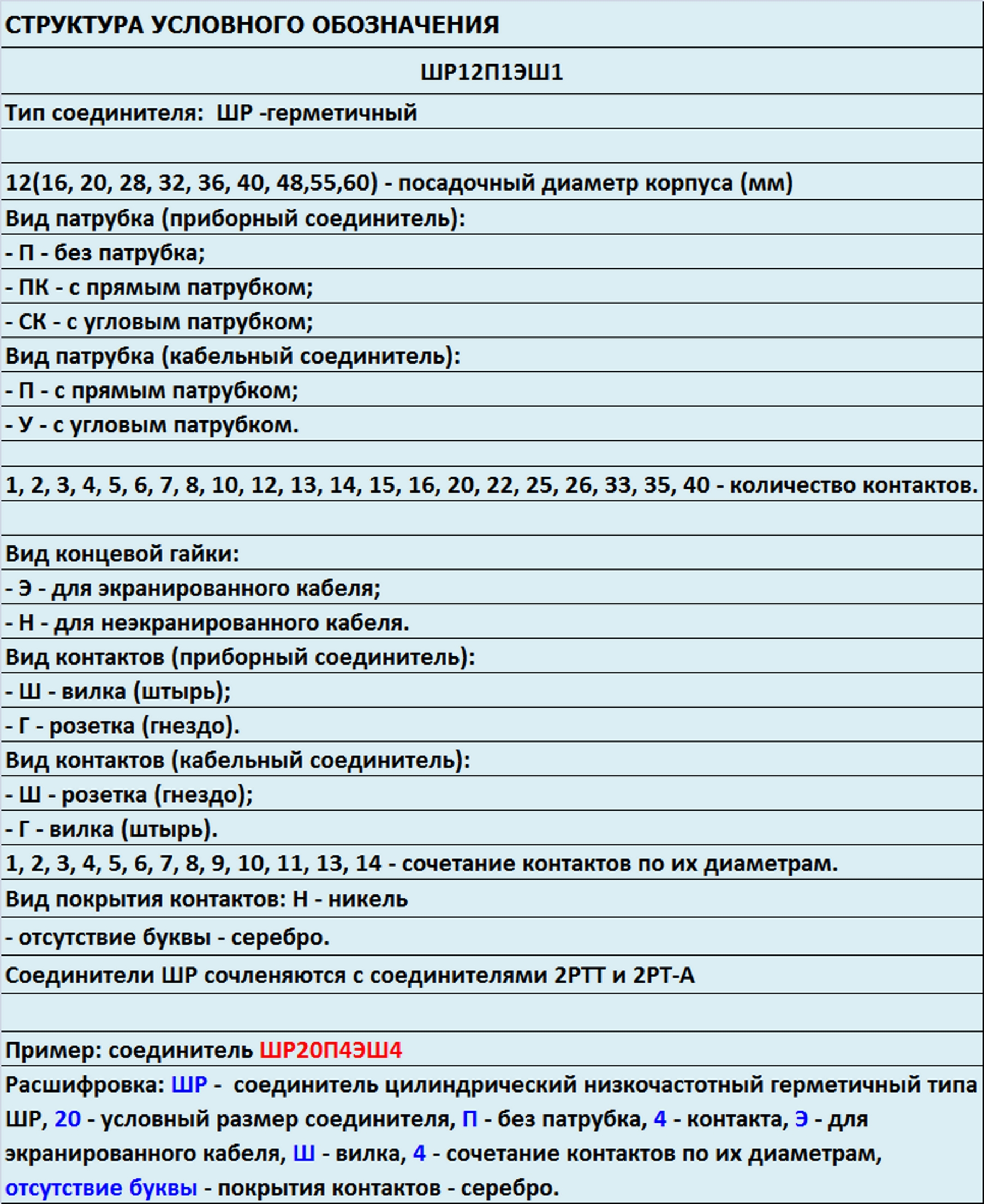

ШР20ПК4НГ8 Розетка блочная карболит, перекрут - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 20 - условный размер корпуса; ПК – приборная (блочная) часть с прямым патрубком; 4 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г – розетка (гнездо); 8 - сочетание контактов (8 - 4 контакта диаметром 2,5 мм); отсутствие буквы Н - покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные вилки ШР20П4ЭГ8, ШР20П4НГ8, ШР20У4НГ8, ШР20У4ЭГ8. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР20ПК4НГ8 Розетка блочная карболит, бР0.364.028 ТУ, перекрут.
Торговая марка ОАО «Каскад», г. Черкесск
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 57,8
Дата изготовленияi 1976-1991
Транслитерация ShR20PK4NG8 Block socket carbolite, bR0.364.028 TU, twisted
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов ШР
Условный размер корпуса 20
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 8 - 4 контакта Ø 2,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 4 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Установочные размеры 22 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M24х1,5 mm

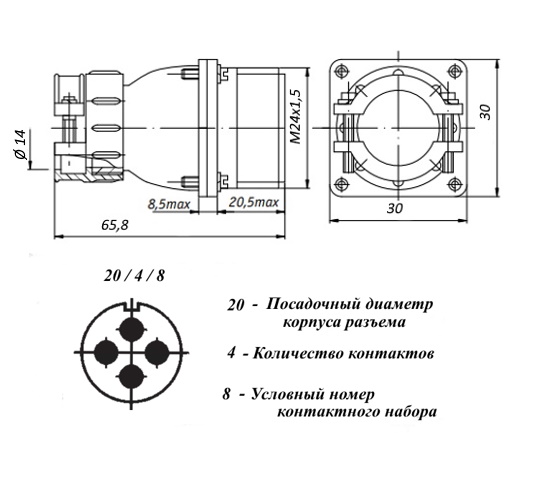

Габаритные размеры L*W*H 30х30х65,8 mm
Длина корпуса 30 mm
Ширина корпуса 30 mm
Высота корпуса 65,8 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Дополнительные характеристики перекрут
Транслитерация ShR20PK4NG8 Block socket carbolite, bR0.364.028 TU, twisted
Фактическая маркировка ШР20ПК4ЭГ8
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные вилки 2РТТ, 2РТ-А
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
ШР20ПК4НГ8 Розетка блочная карболит, бР0.364.028 ТУ, перекрут.
ШР20ПК4НГ8 Розетка блочная карболит, бР0.364.028 ТУ, перекрут.   (datasheet)
