ОАО «Каскад», г. Черкесск

Артикул (ID): TO-3759

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1986-1988
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ бРО.364.028 ТУ

Подробная документация

ID: 332654

На складе 45 шт

Цена от
Включая НДС
520 ₽
1 шт. 520 ₽

Количество

Быстрый заказ

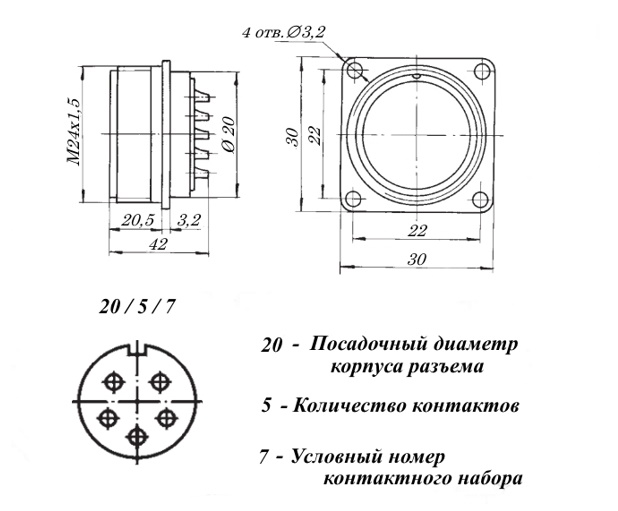

Разъём ШР20П5ЭШ7Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - блочная часть без патрубка; 5 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка для крепления кабеля отсутствует, обозначение "Э" - условное); Ш - вилка (штырь); 7 - сочетание контактов - 5 контактов диаметром 1,5 м; Н - покрытие контактов - серебро. Вставка блочная ШР20П5ЭШ7Н сочленяется с кабельными колодками ШР20П(У)5Э(Н)Ш7Н. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ОАО «Каскад», г. Черкесск
Страна происхождения
Вид приемки i	"1"- ОТК
Масса изделия, гр	23,5
Дата изготовленияi	1976-1991
Транслитерация	SHR20P5ESH7N
Вид упаковки	самоупаковка
Нормы и требования	бРО.364.028 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	ШР
Условный размер корпуса	20
Количество выводов или контактов	5
Условный номер контактного набора	7 - 5 контактов Ø 1,5 mm
Покрытие выводов или контактов	Ni (никель)
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШР20П5ЭШ7Н
Цвет изделия	темно-серый
Габаритные размеры LWH	30х30х38 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	штырь
Гайка патрубка	нет
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	2,5 mΩ
Номинальное напряжение	850 V
Рабочий ток	20 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	5000 m/с²
Ускорение при механическом ударе многокр. действия	350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
