ШР20П3ЭГ7Н-М Розетка блочная пластмасса, бР0.364.028 ТУ(арт. OP-660)

ОАО «Каскад», г. Черкесск; " 1" - ОТК
СССР
Артикул (ID): OP-660
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.028 ТУ
Подробная документация
ID: 280078
На складе 8 шт
  • Цена от 200 ₽
  • 1 шт 200 ₽
Количество
Быстрый заказ

ШР20П3ЭГ7Н-М Розетка блочная пластмасса - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 20 - условный размер корпуса; П – приборная часть без патрубка; 3 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Г - розетка (гнездо); 7 - сочетание контактов (7 - 3 контакта диаметром 2,5 мм); Н - покрытие контактов – никель; М – пластмассовый корпус. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные вилки ШР20П3ЭГ7Н-М, ШР20П3НГ7Н-М, ШР20У3НГ7Н-М, ШР20У3ЭГ7Н-М. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР20П3ЭГ7Н-М Розетка блочная пластмасса, бР0.364.028 ТУ
Торговая марка ОАО «Каскад», г. Черкесск
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 23
Дата изготовленияi 1976-1991
Транслитерация ShR20P3EG7N-M Block plastic socket, bR0.364.028 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов ШР
Условный размер корпуса 20
Количество контактов 3 контакта
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 7 - 3 контакта Ø 2,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 3 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет

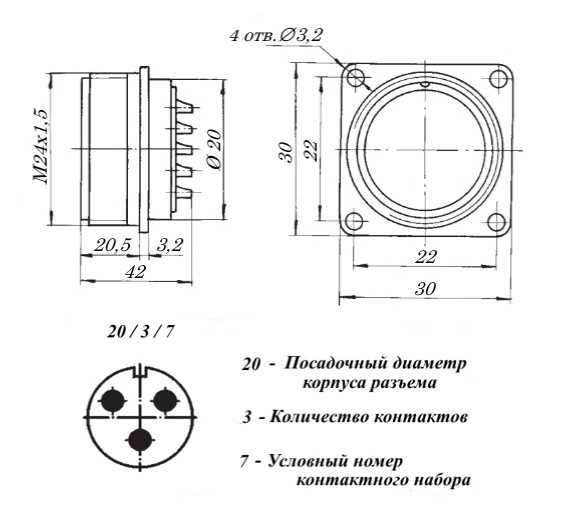

Установочные размеры 22 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора пластмасса
Цвет изолятора белый
Шаг резьбы накидной гайки M24х1,5 mm
Габаритные размеры L*W*H 30х30х42 mm
Длина корпуса 30 mm
Ширина корпуса 30 mm
Высота корпуса 42 mm
Материал корпуса пластмасса
Покрытие корпуса без покрытия
Цвет корпуса белый
Наличие ориентации расположение контактов, паз
Транслитерация ShR20P3EG7N-M Block plastic socket, bR0.364.028 TU
Фактическая маркировка ШР20П3ЭГ7Н-М
Рабочее положение любое
Наличие паспорта - этикетки нет
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 2 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
