ШР20П3НГ7 Вилка кабельная, "5"(арт. SN-2824)

СССР
Артикул (ID): SN-2824
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.107 ТУ
Подробная документация
Аналоги и альтернативы
ID: 230152
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Разъём ШР20П3НГ7 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - кабельная часть с прямым патрубком; 3 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г - вилка (штырь); 7 - сочетание контактов - 3 контакта диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Колодка кабельная ШР20П3НГ7 сочленяется с блочными вставками ШР20П(ПК,СК)3Э(Н)Г7. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР20П3НГ7 Вилка кабельная, "5"
Торговая марка ОАО «Каскад», г. Черкесск
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
ТУ ГЕ0.364.107 ТУ
Масса изделия, гр 50
Вид упаковки самоупаковка
Транслитерация SHR20P3NG7
Нормы и требования ГЕ0.364.107 ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа низкочастотный цилиндрический
Типономинал / Типоконструкция вилка кабельная
Метод монтажа объёмный
Метод сочленения резьбовой
Количество выводов или контактов 3
Покрытие выводов или контактов Ag (серебро)
Габаритные размеры L*W*H 36х65 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Фактическая маркировка ШР20П3НГ7
Цвет изделия темно-серый
Ресурс 500 циклов
Тип кожуха или патрубка прямой для неэкранированного кабеля
Условный номер контактного набора 7 - 3 контакта Ø 2,5 mm

Технические характеристики

Номинальное напряжение 850 V
Рабочий ток 35 A
Сопротивление изоляции 5000 MΩ
Сопротивление контактов не более 1 mΩ
Ускорение при механическом ударе одиноч. действия 5000 m/с²
Ускорение при механическом ударе многокр. действия 350 m/с²
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²

Условия эксплуатации

Климатическое исполнениеi УХЛ
Интервал рабочих температур от -60 до +60°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Минимальная наработка при температуре max +80°С 1000 час
Срок отгрузки со склада Уточнить у менеджера
ШР20П3НГ7 Вилка кабельная, "5"

Возможные аналоги

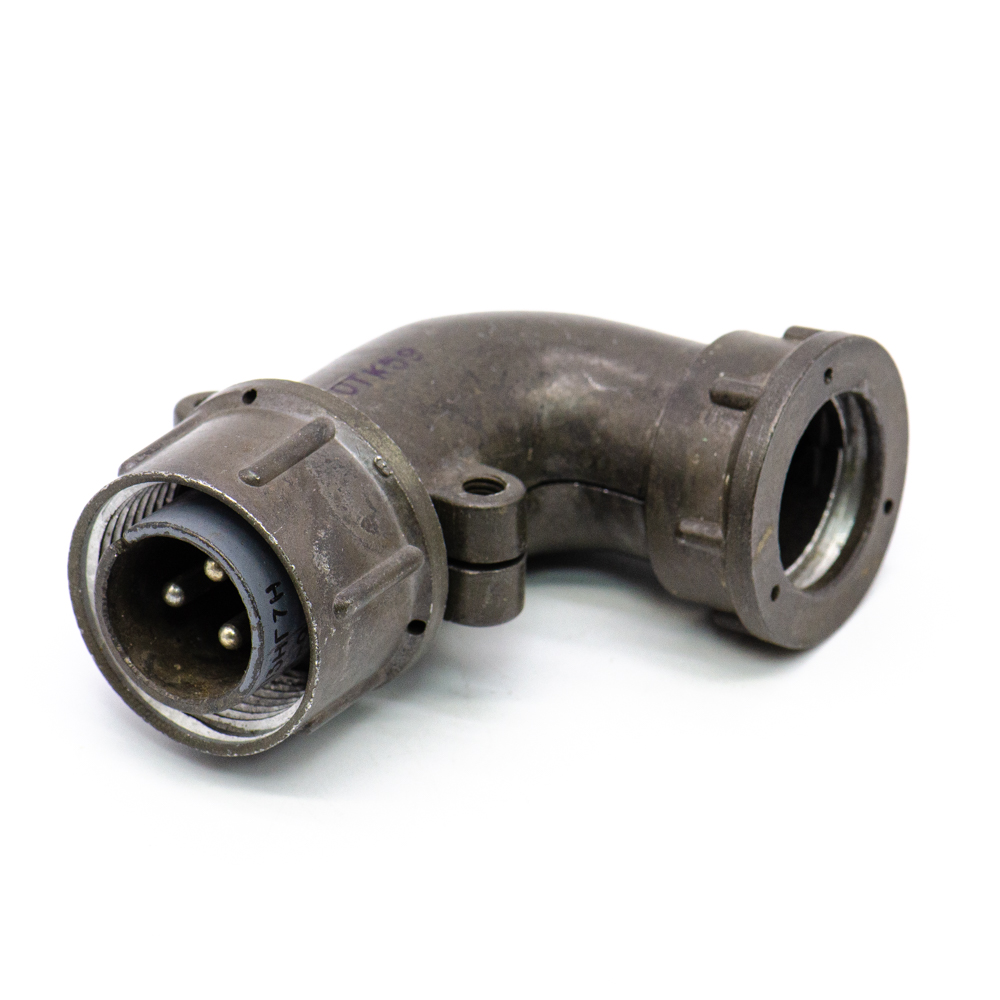

ШР20У3ЭГ7Н Вилка кабельная, перекрут, фото
