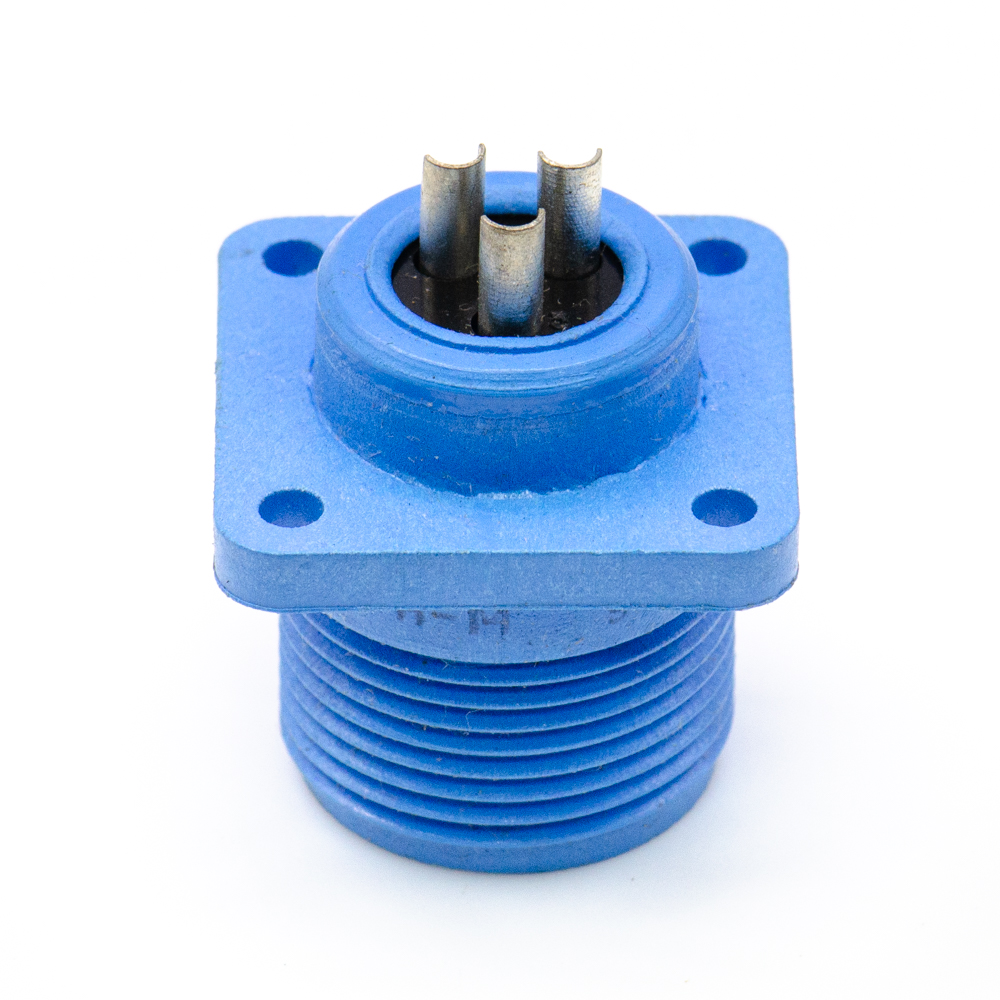

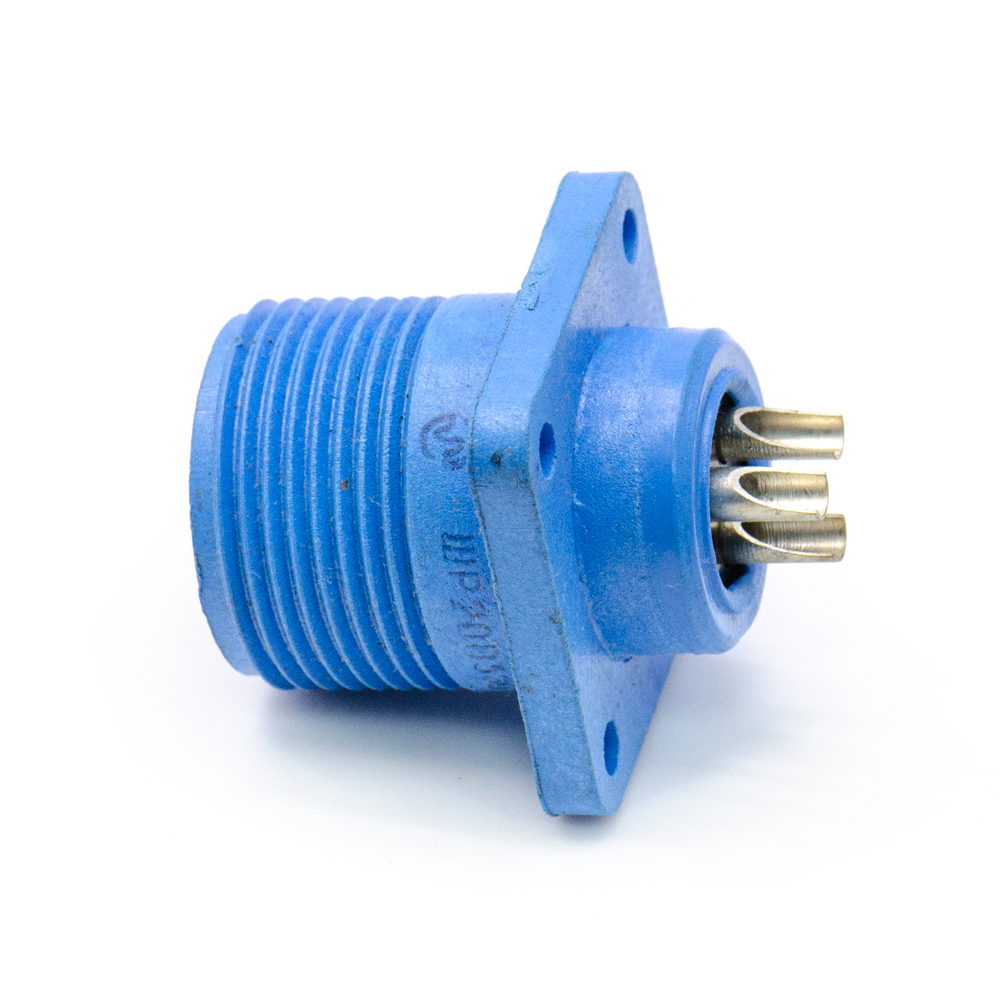

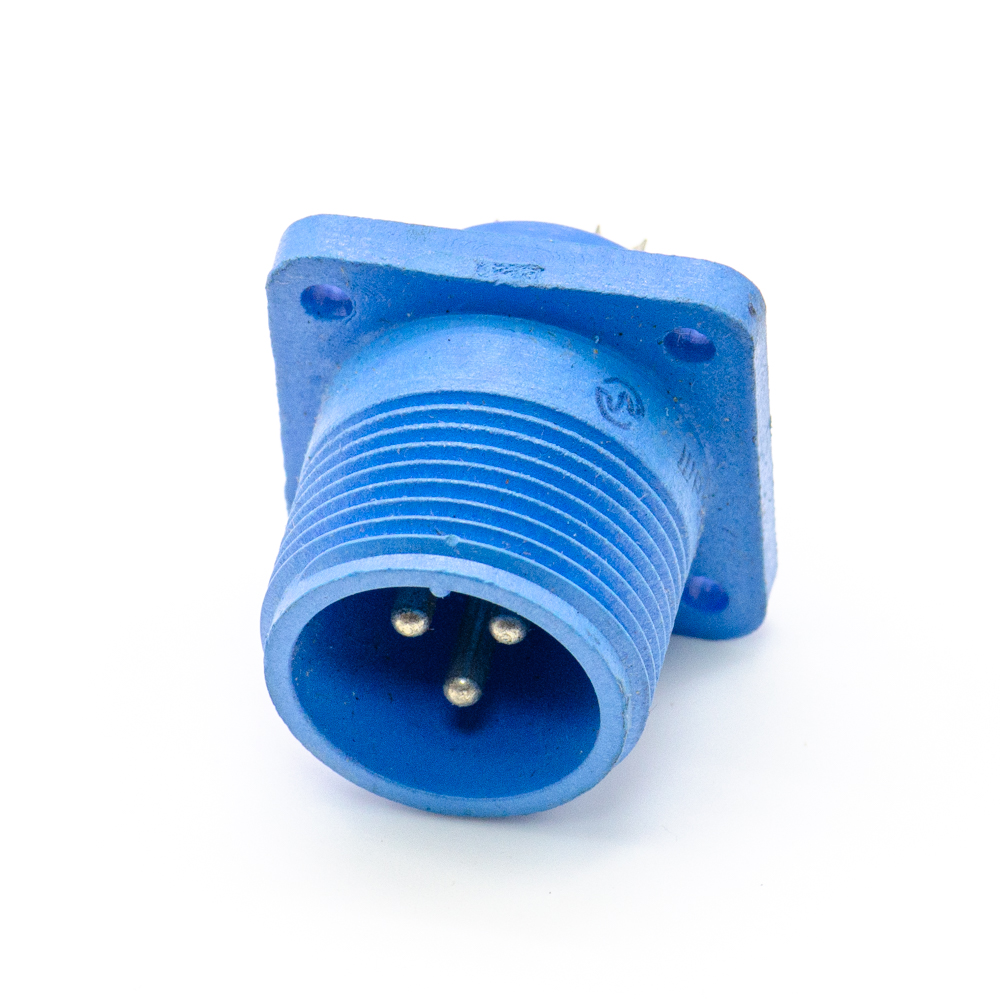

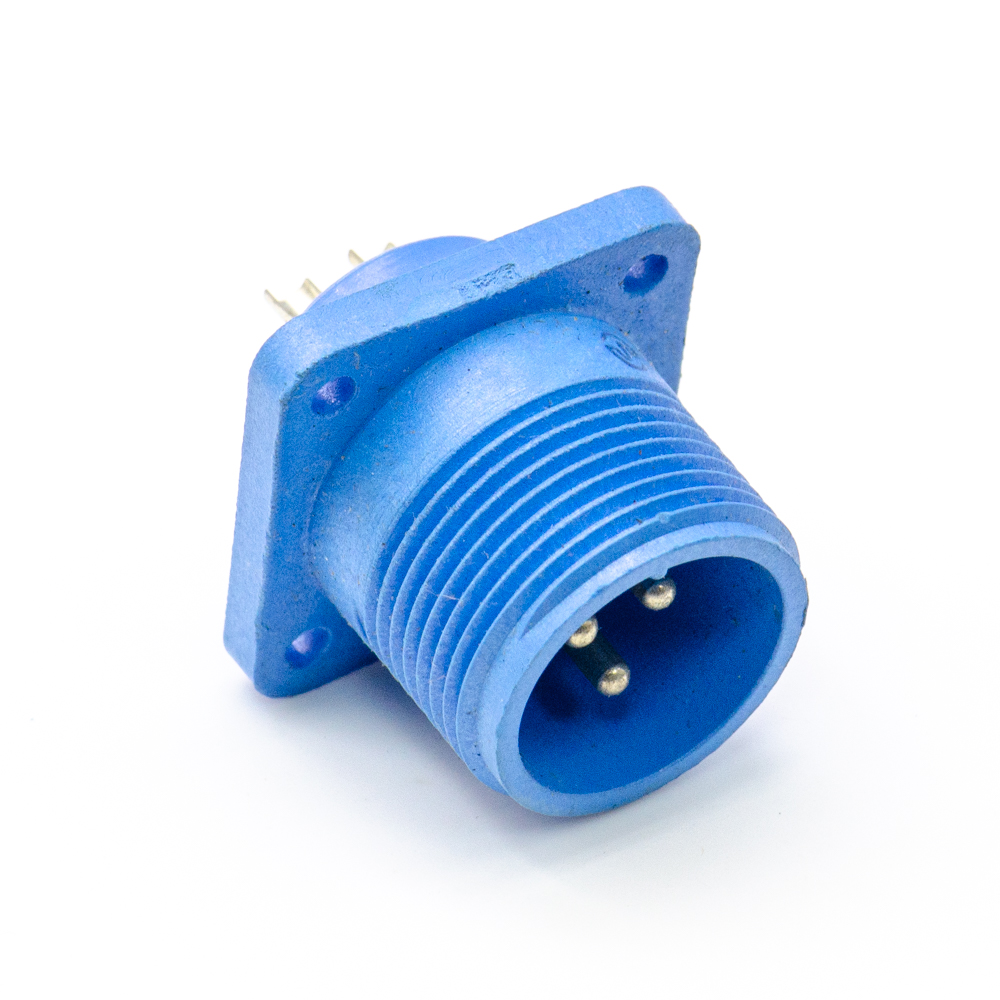

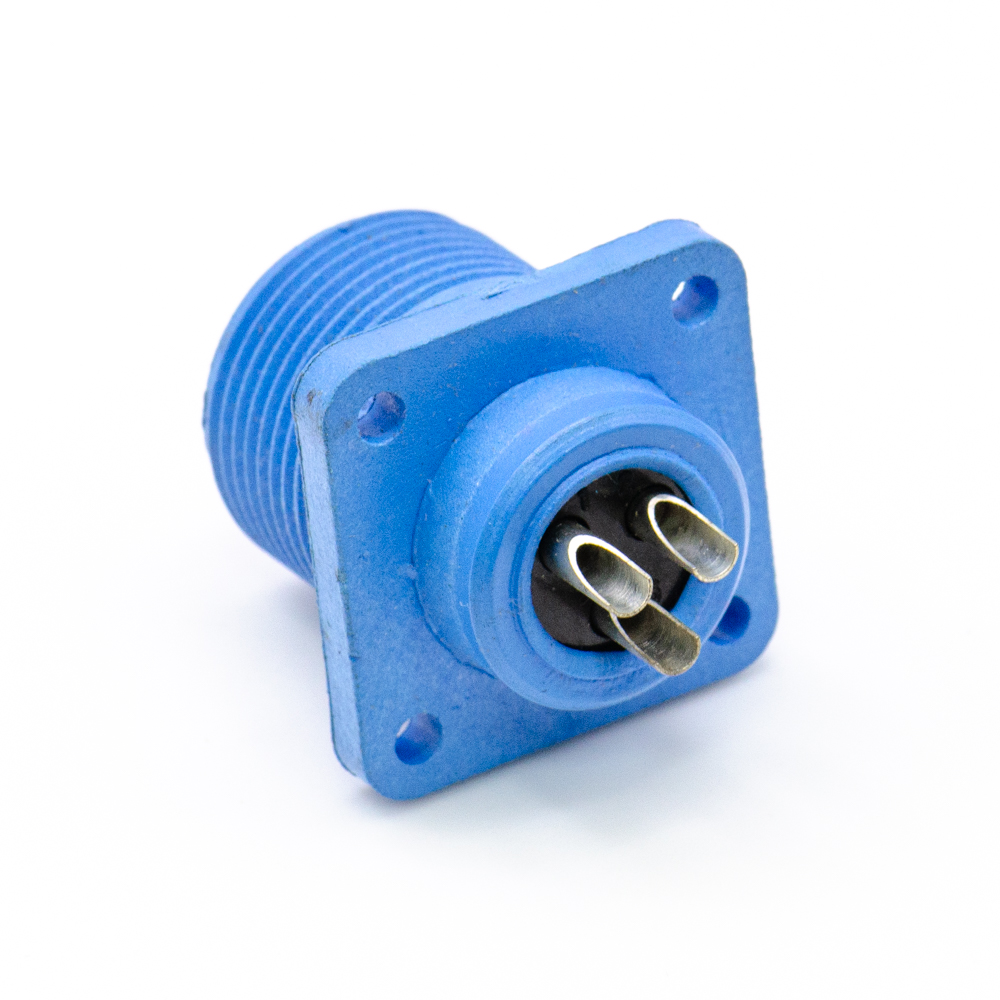

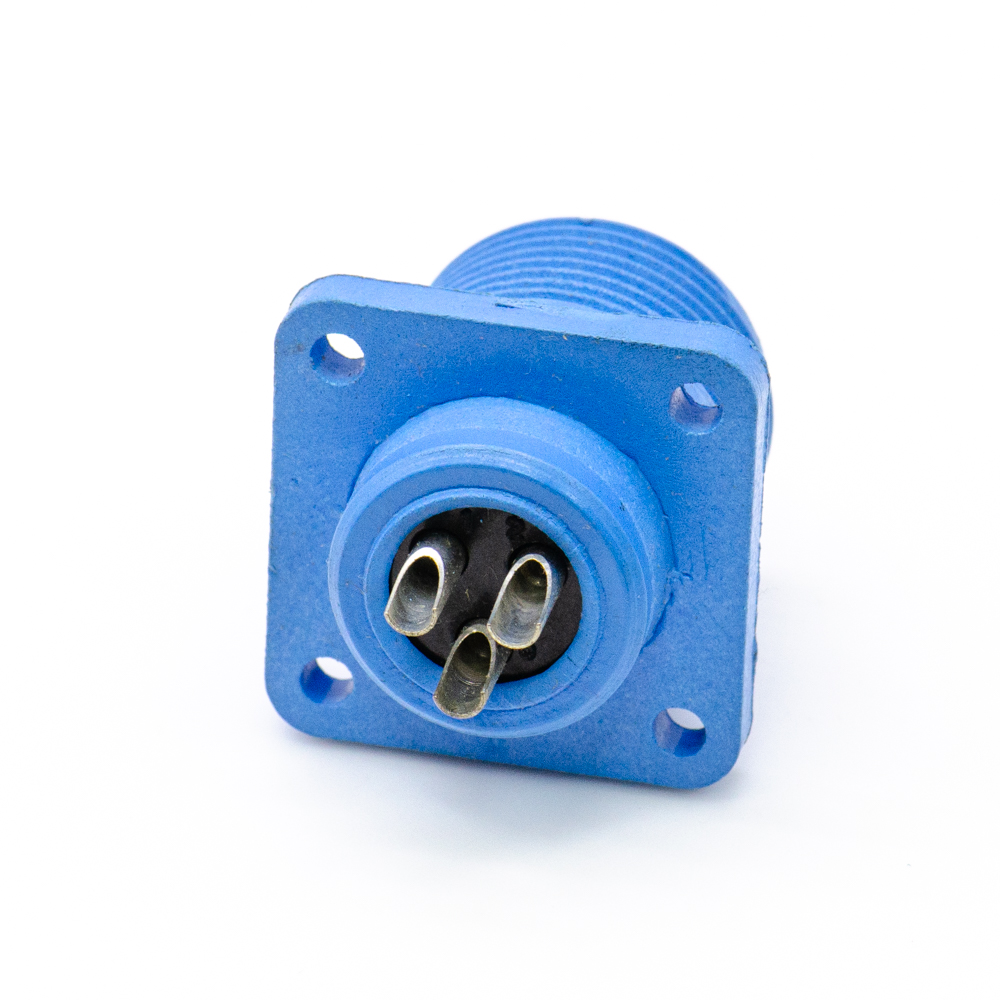

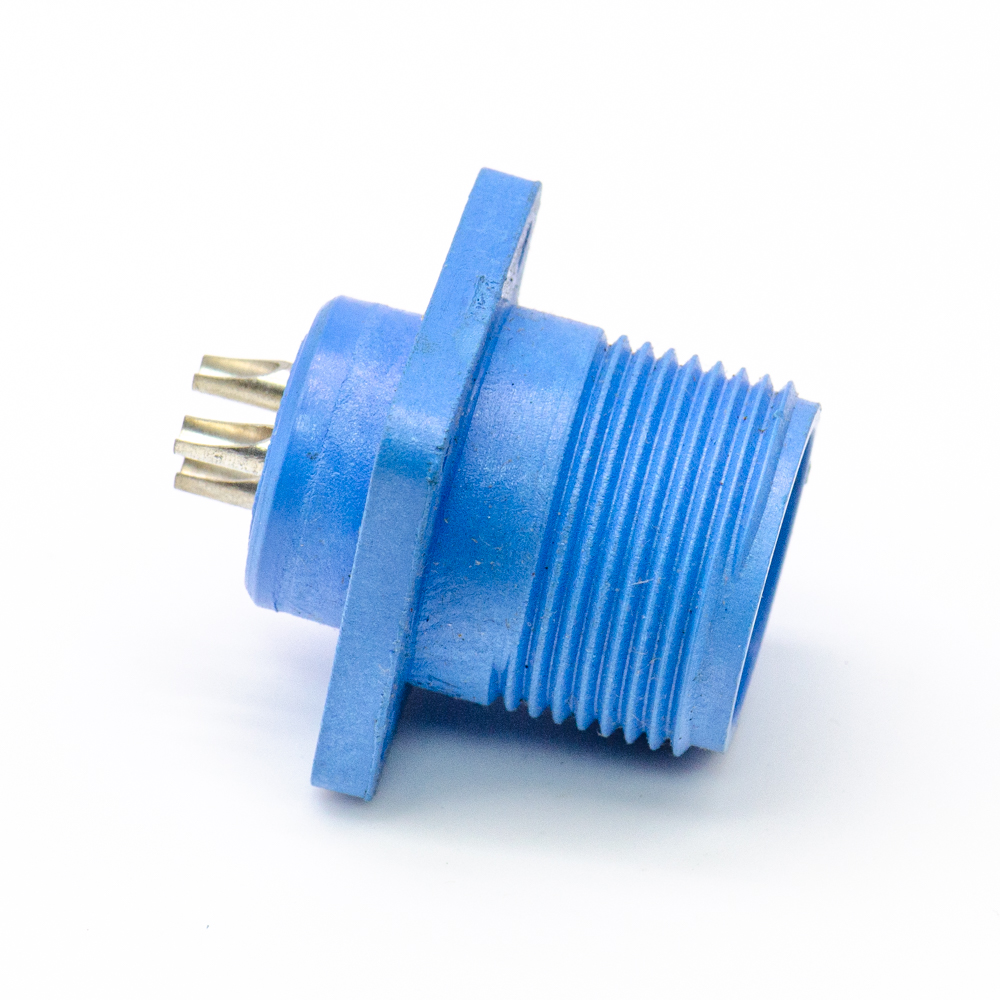

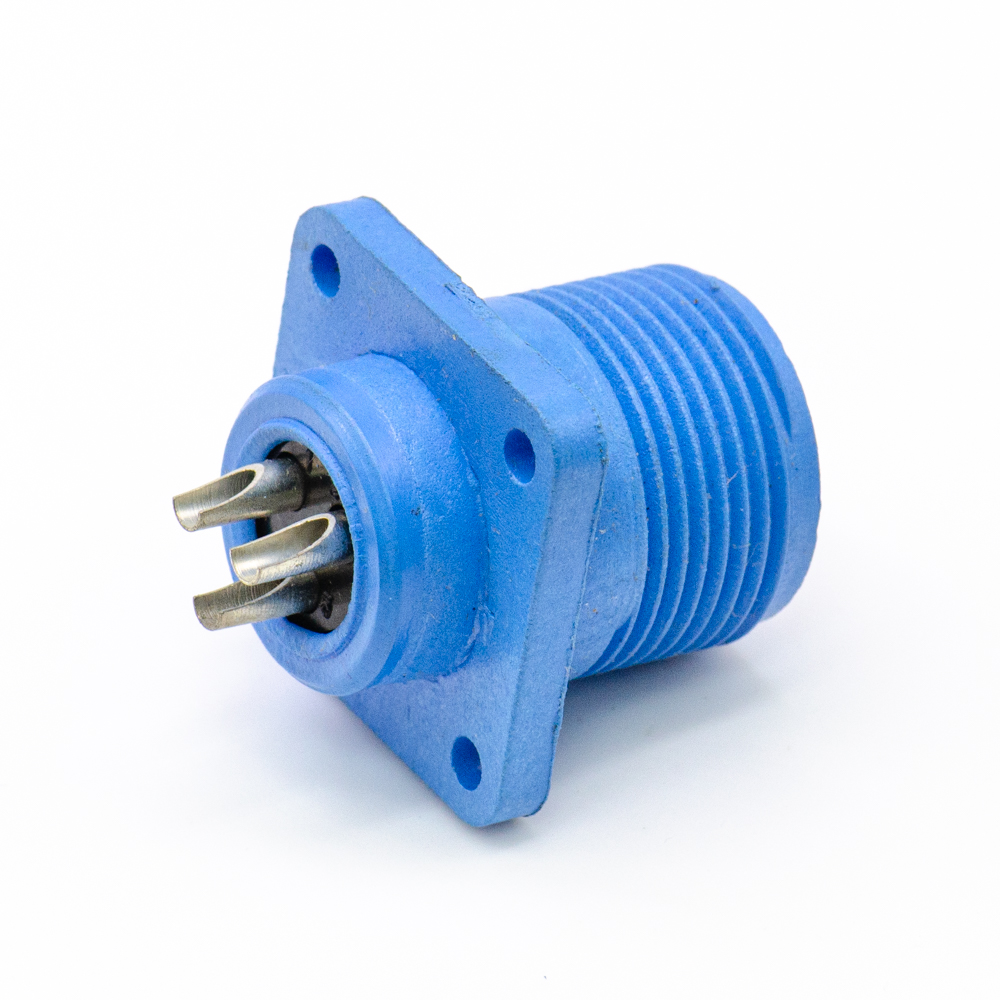

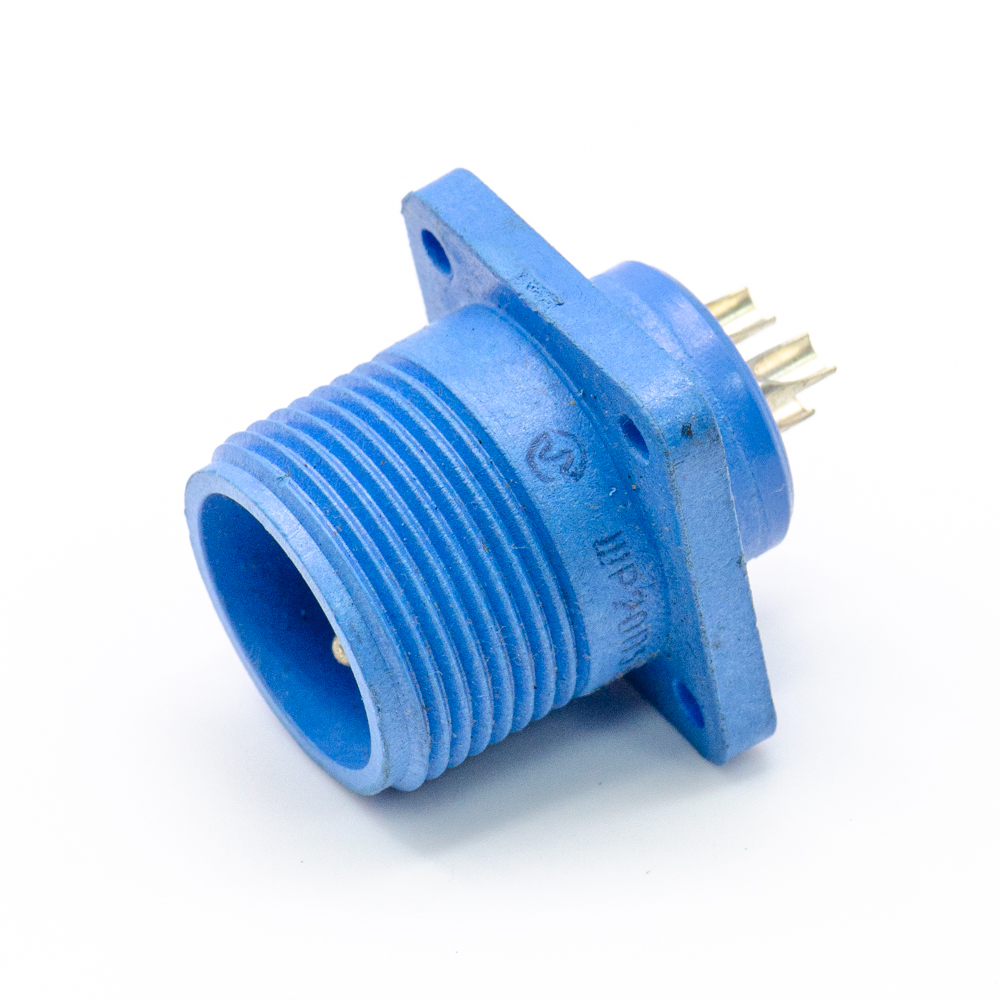

ШР20П3ЭШ7Н-М Вилка блочная. (арт. KP-2553 )

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

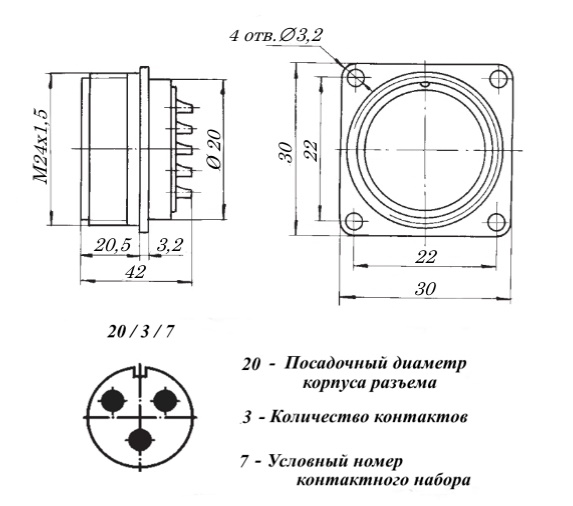

Разъём ШР20П3ЭШ7Н-М предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - блочная часть без патрубка; 3 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное) ; Ш - вилка (штырь); 7 - сочетание контактов - 3 контакта диаметром 2,5 мм; Н - покрытие контатов - никель; М - пластмассовый корпус. Вставка блочная ШР20П3ЭГ7Н-М сочленяется с кабельными колодками ШР20П(У)3Э(Н)Ш7(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
ТУ бРО.364.028 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 22
Дата выпуска 1989
Транслитерация SHR20P3ESH7N
Вид упаковки самоупаковка
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа низкочастотный цилиндрический
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ШР
Условный размер корпуса 20
Количество выводов или контактов 3
Условный номер контактного набора 7 - 3 контакта Ø 2,5 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР20П3ЭШ7Н
Цвет изделия темно-серый
Габаритные размеры L*W*H 30х30х37 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка нет
Герметичность да

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 35 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/с²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия В настоящее время разъёмы ШР выпускает ОАО "Элекон" г.Казань
Срок отгрузки со склада 1 день (в наличии)
