ШР20П2ЭШ6 Розетка кабельная,1992 (арт. KP-182)

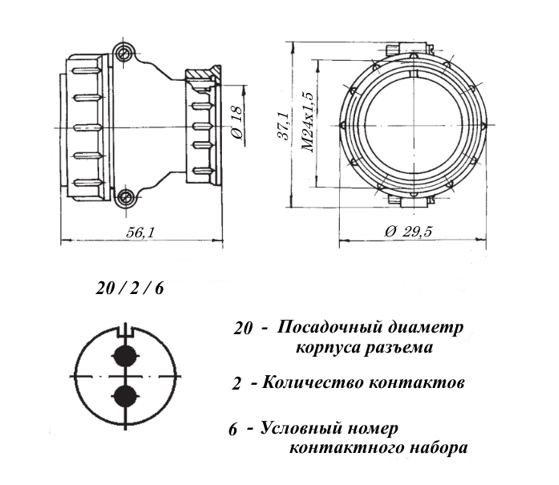

Разъём ШР20П2ЭШ6 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - кабельная часть с прямым патрубком; 2 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш - розетка (гнездо); 6 - сочетание контактов - 2 контакта диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Колодка кабельная ШР20П2ЭШ6 сочленяется с блочными вставками ШР20П(ПК,СК)2Э(Н)Ш6. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ОАО «Каскад», г. Черкесск
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 40,98
Дата изготовленияi 1992-1999
Транслитерация SHR20P2ESH6
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей ШР
Условный размер корпуса 20
Количество выводов или контактов 2
Условный номер контактного набора 6 - 2 контакта Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР20П2ЭШ6
Цвет изделия темно-серый
Габаритные размеры L*W*H 55х36 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) пластмасса
Тип контактов гнездо
Гайка патрубка для экранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1
Номинальное напряжение 850 V
Рабочий ток 35 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 5 000
Ускорение при механическом ударе многокр. действия 350

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
