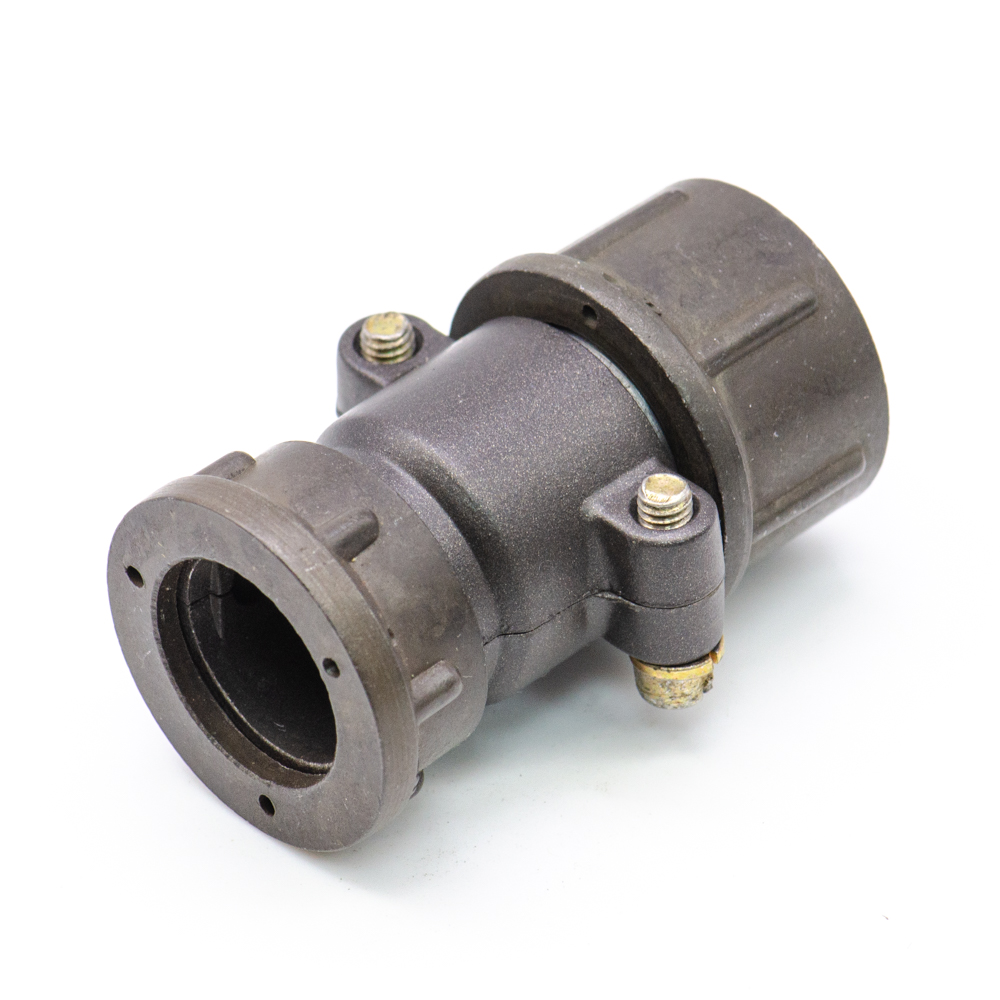

ШР20П2ЭГ6 Вилка кабельная, (арт. KP-6151)

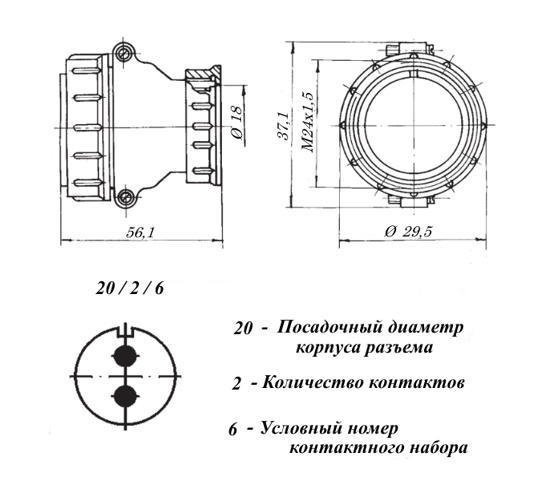

Разъём ШР20П2ЭГ6 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - кабельная часть с прямым патрубком; 2 - количество контактов; Э - гайка патрубка для экранированного кабеля; Г - вилка (штырь); 6 - сочетание контактов - 2 контакта диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Колодка кабельная ШР20П2ЭШ6 сочленяется с блочными вставками ШР20П(ПК,СК)2Э(Н)Ш6. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ НКЦС.434410.504ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 41,5
Дата выпуска 2022
Транслитерация SHR20P2EG6
Вид упаковки самоупаковка
Дата изготовленияi 2022
Нормы и требования НКЦС.434410.504ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей ШР
Условный размер корпуса 20
Количество выводов или контактов 2
Условный номер контактного набора 6 - 2 контакта Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР20П2ЭГ6
Цвет изделия темно-серый
Габаритные размеры L*W*H 55х36 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка для экранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 35 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия В настоящее время разъёмы ШР выпускает ОАО "Элекон" г.Казань
Срок отгрузки со склада 1 день (в наличии)
